TX-88などのレストアの記事は，こちらもご覧ください． 回路図等：http://jp7cze.cocolog-nifty.com/jr1kqu/siryo.html#TX-88 |
|
アリア受信機の校正紙です
中学時代からの同級生が実家を整理、解体後始末をしました。
早速開けてみました。
まあぁ、良いのはケースが大変しっかりしてる事。
しばらくして、古いラジオマニアおじさんが来られ、ぶん投げたアリア受信機をみるなり、これは上物だ、是非ともレストアすべきですよ!!と。
改めて、真空管ソケットを眺めると、しっかりハトメで止めてあり、ぐらつきもないようす、
スイッチを入れるとかすかに放送が聞こえますが、再生バリコンいくら回しても再生かからず、おかしいな？
数日そのままにして、ケースに収め、ダイアル機構も上手くセット。期待に胸踊らせながらスイッチオン。すぐさま、でかいぴー?発振音 2021/04/13 de JR1KQU 加藤欣一 |
|
RJX-601 変調不良の故障治りました。
RJX601は2台持ってまして調子の良い方はお譲りしました。受信はするけど変調かからない方を、今朝いじってました。
あれ!?今朝はEスポ出てないなとダイアル回して、マイク挿してあ～あ～やってみましたら、あれ!?変調かかってますよ！
その後変調かからなくなりました。
どうしたものかと、JA1UDY/2の三浦様にメールしてみました。
RJX-601は名機ですが迷機でもあります。
これらはマイクアンプの出力を切り替えますので、接触不良を起こすと変調掛からなくなります。
普段切り替えないと接触不良を起こしやすいです。
切り替えスイッチをガチャガチャやると直る事があります。
AM－FM切り替えスイッチが一番怪しいですねぇ～。
お手上げでしたらお送り下さい。見させていただきます。
ちょうどメカクリーナーがあったので、蓋を開いて、スイッチにひと吹き、スイッチをガチャガチャ繰り返しました。
以前作った、基地局スタイルのケースに入れて、アンテナ、電源、マイクつないで送信してみました。
さ～すが三浦先生!! 2020/07/30 de JR1KQU 加藤欣一 |
|
漆黒の古典ラジオ修復、お駄賃戴きました。
今から１００年前、古典ラジヲの前でどのような人達がどのような思いで放送を聴いていたのか？思わず想像に引き込まれます。

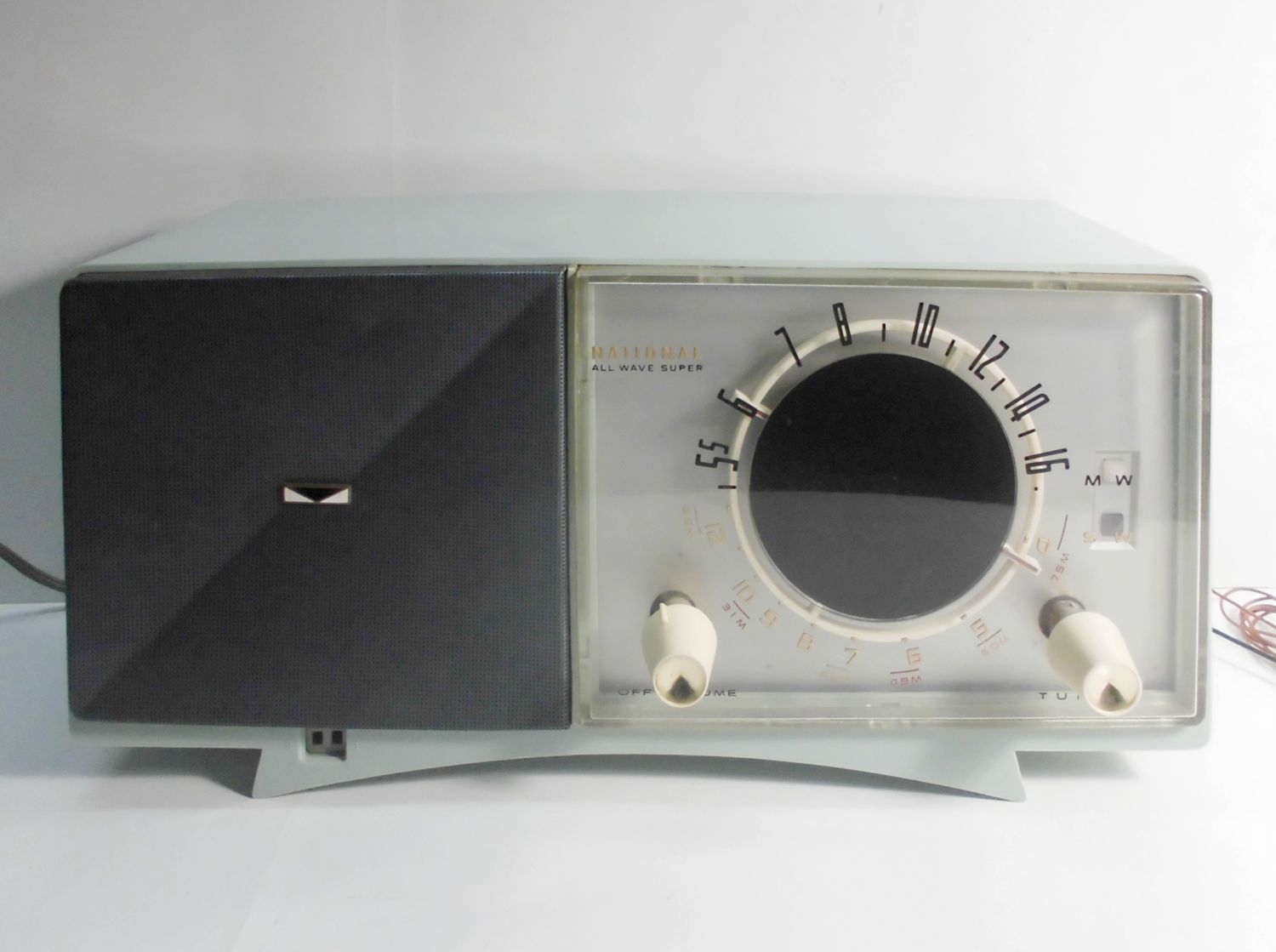

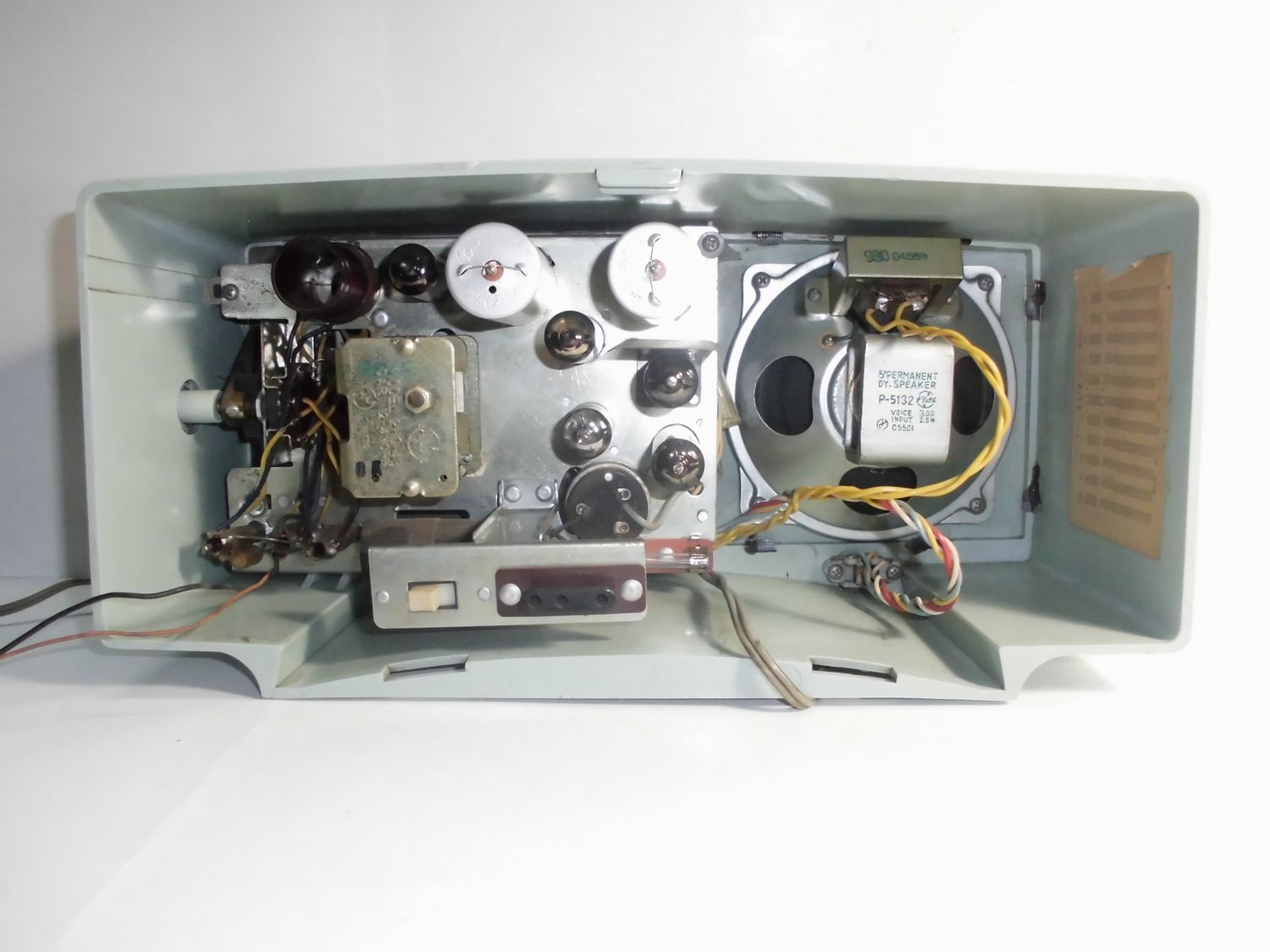

古典ラジヲ修復のお礼にと、ご覧の５０年程前の５球スーパを頂戴しました。
    12.02 MHz の 20 時からのベトナムからの日本語放送
随分綺麗にレストアしてあるラジオで周波数目盛りもビタ～と合ってますし、短波の感度も素晴らしいです。 2020/04/27 de JR1KQU 加藤欣一 |
|

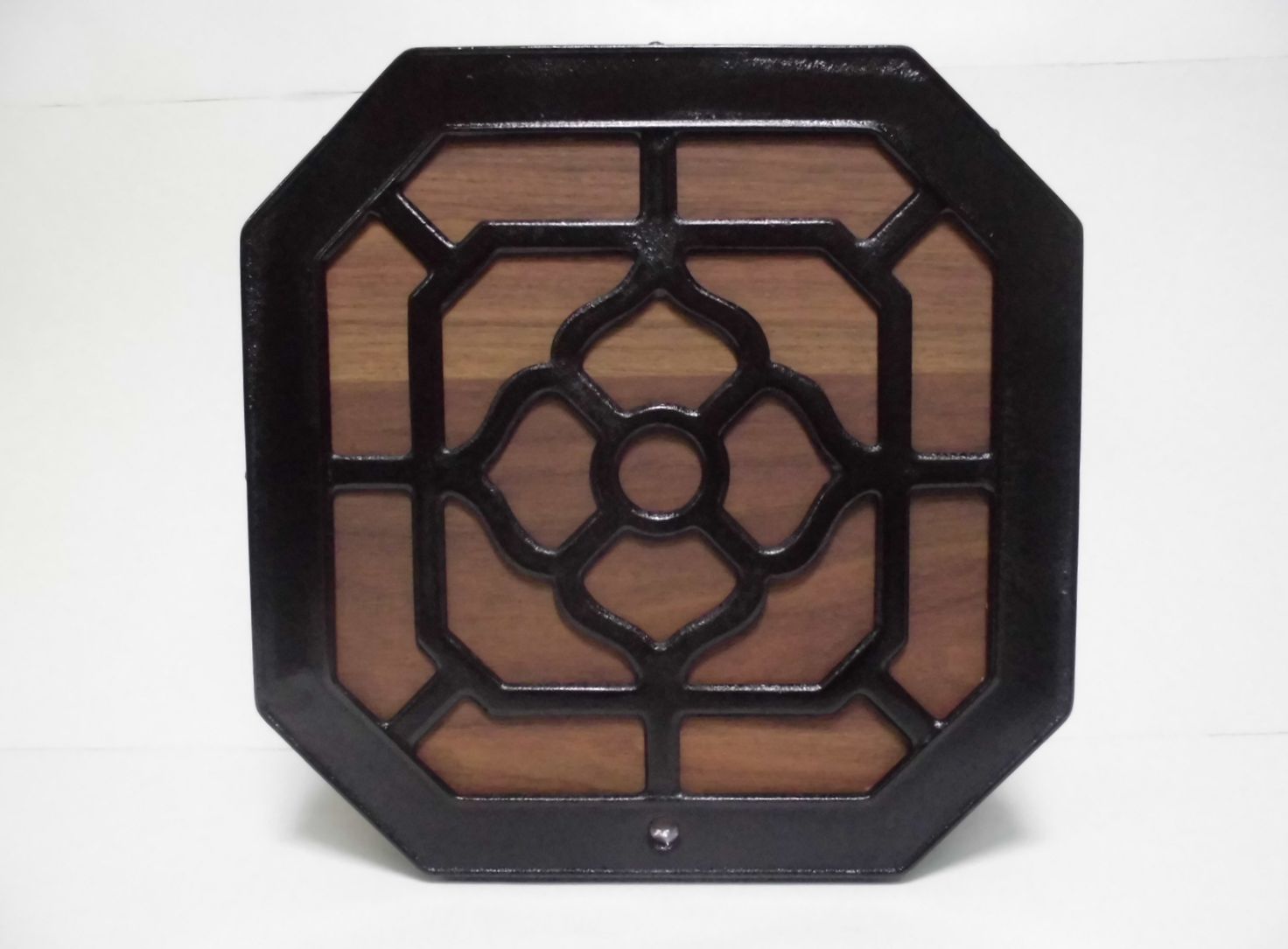

古典ラジオのマグネチックスピーカ出来上がりました。

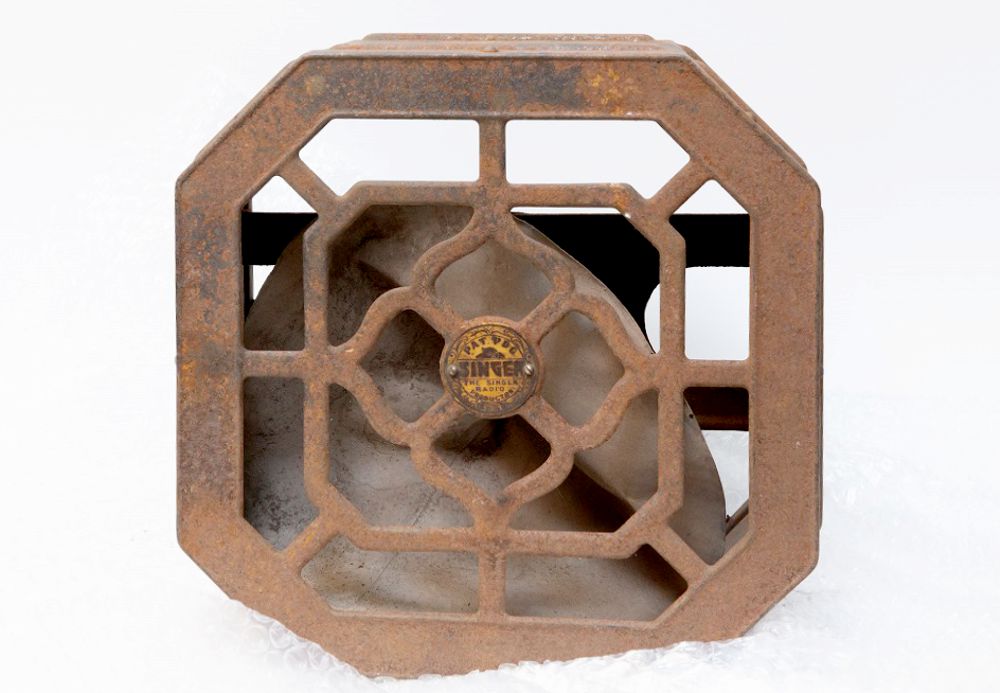

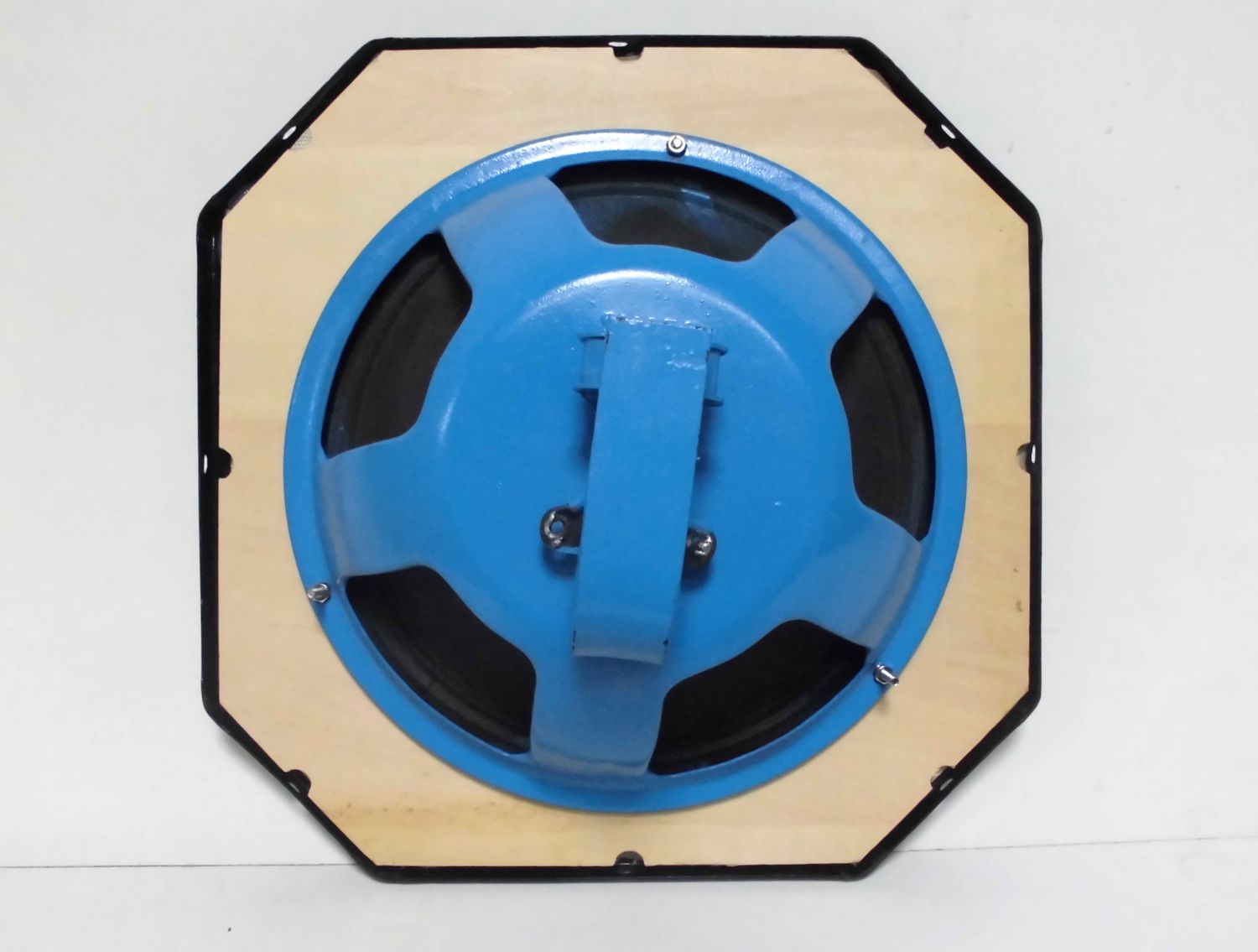

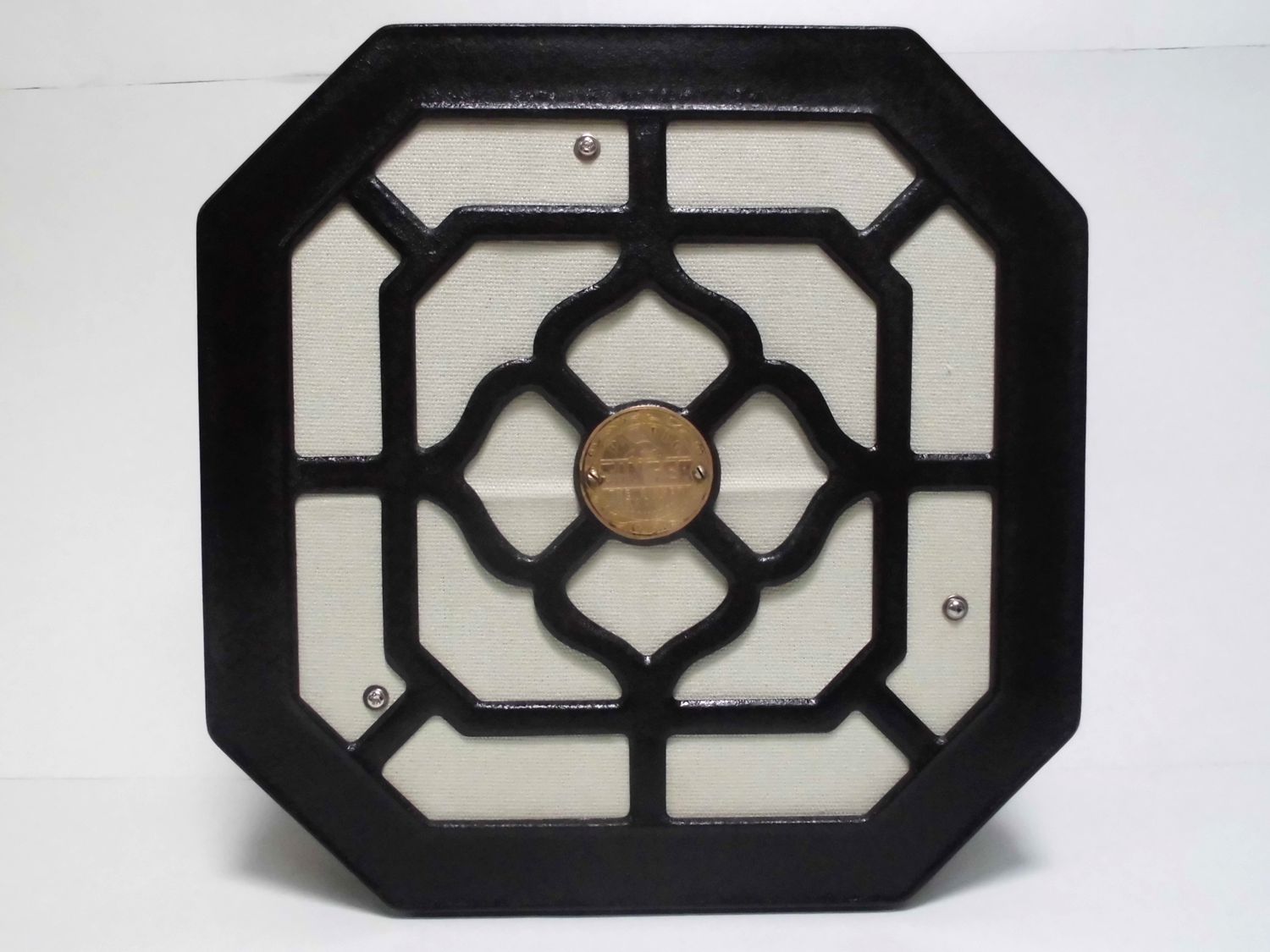

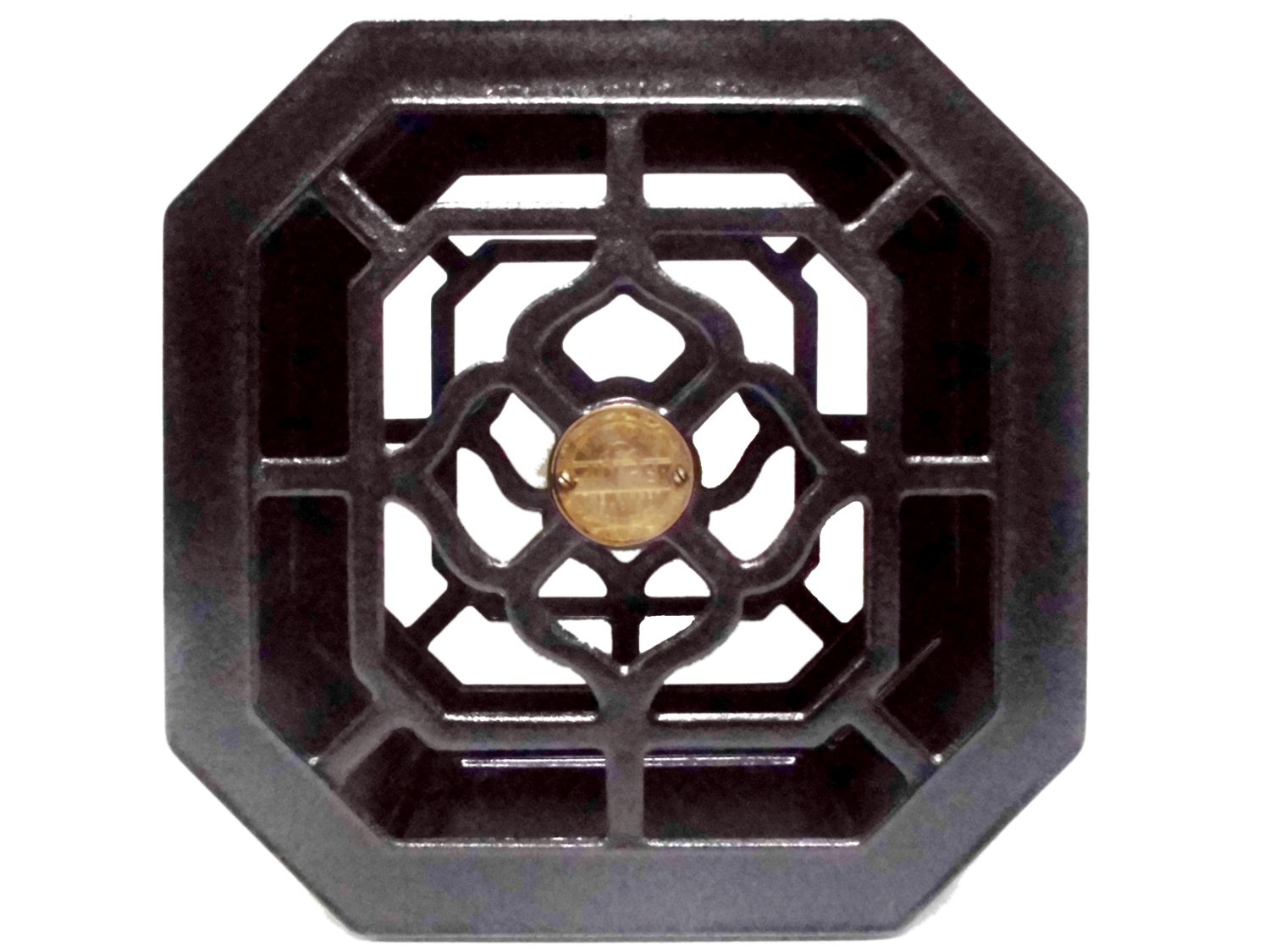

ファンなのかスピーカーのカバーなのか、古典ラジオのナゾの部品、実ははスピーカーボックスのフロントカバーで、中身は 20 cm のマグネチックスピーカです。

鉄の箱なので5.5mmベニアでベースを作り丸穴あけたあと、キャンパス地の布をのりで貼り乾いてから箱の内側にシリコンシーラントを塗布、ベース板を押し付け重しを乗せて半日おくとくっつきます。
裏は化粧合板をシリコンで接着。
あとは、ボックスの台をつけて完成です。 2020/04/25 de JR1KQU 加藤欣一 |
|
古典ラジオ化粧裏話
お化粧のノウハウをお伝えします。
この時期は太陽熱も十分あり、古典ラジオのような化石でも、水洗いして表で乾かせば１日で大丈夫です。
今回、2つの目盛り付きダイアルが水洗いの時マジックリンをかけて古歯ブラシでゴシゴシやった所、見事に白い文字と目盛りの線が無くなってしまいました。
修復のやり方です。
私は、黒のスプレーを2回吹いてしまいました。そうすると、彫刻の凹みが少なくなり、白がシャープに入りません。
一度ラッカーシンナーで洗い流してからやり直せば決まりましたが、あまり面倒くさい事はやりたくなかったので、なんとかごまかしました。
ST管やナス管の真空管のベースとガラスのつなぎには、2液混合エポキシボンドを爪楊枝に付けて、つなぎ目に入れ補強しておきます。10分硬化形のが100円ショップにあり十分使えます。出力管に使っても熱で劣化も無く具合いいです。 2020/04/21 de JR1KQU 加藤欣一 |
|
古典ラジオお化粧終わりました。 なんだか化石発掘みたいな、コロナで自宅謹慎してますので時間たっぷりかけてきれいになりました。
丁度いい電源トランスあります。

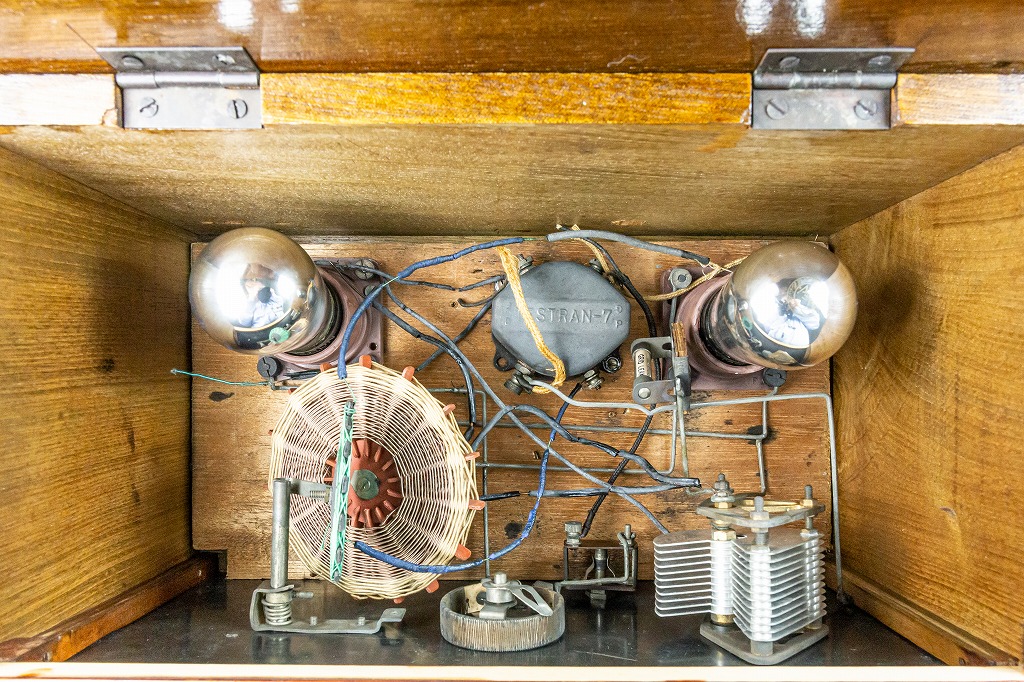

このラジオは素性が良く、どうも UX201A のソケットを見ると新品ぽいです。
     2020/04/20 de JR1KQU 加藤欣一 |
|

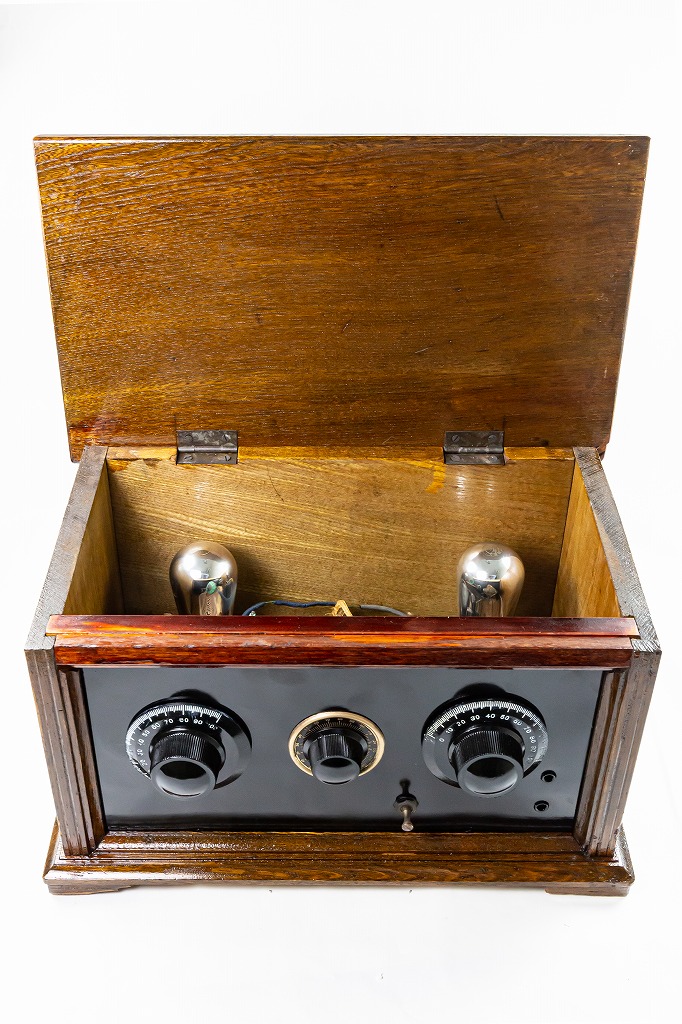

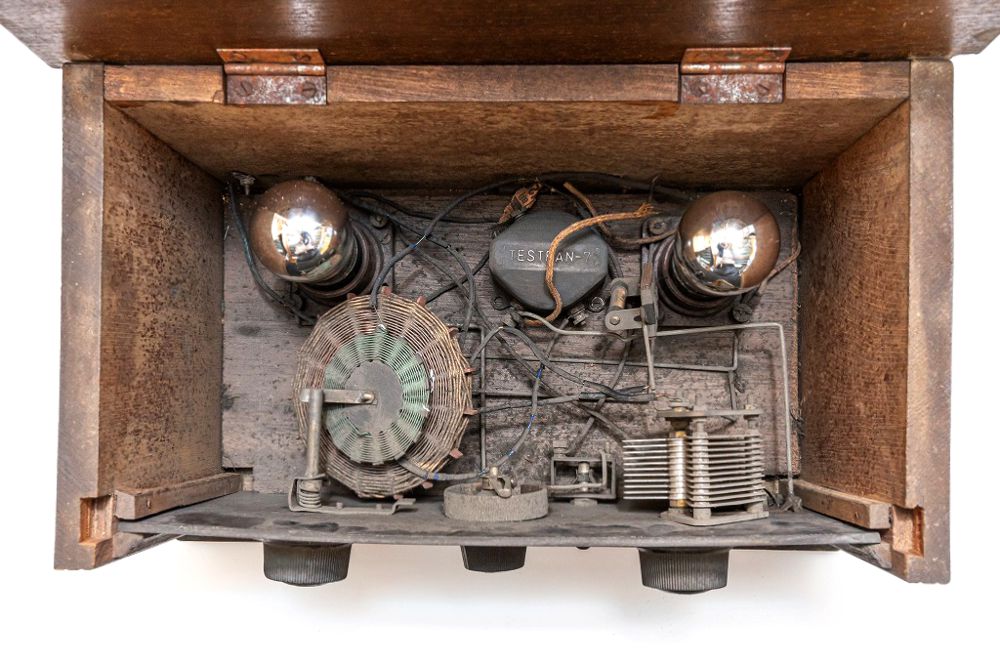

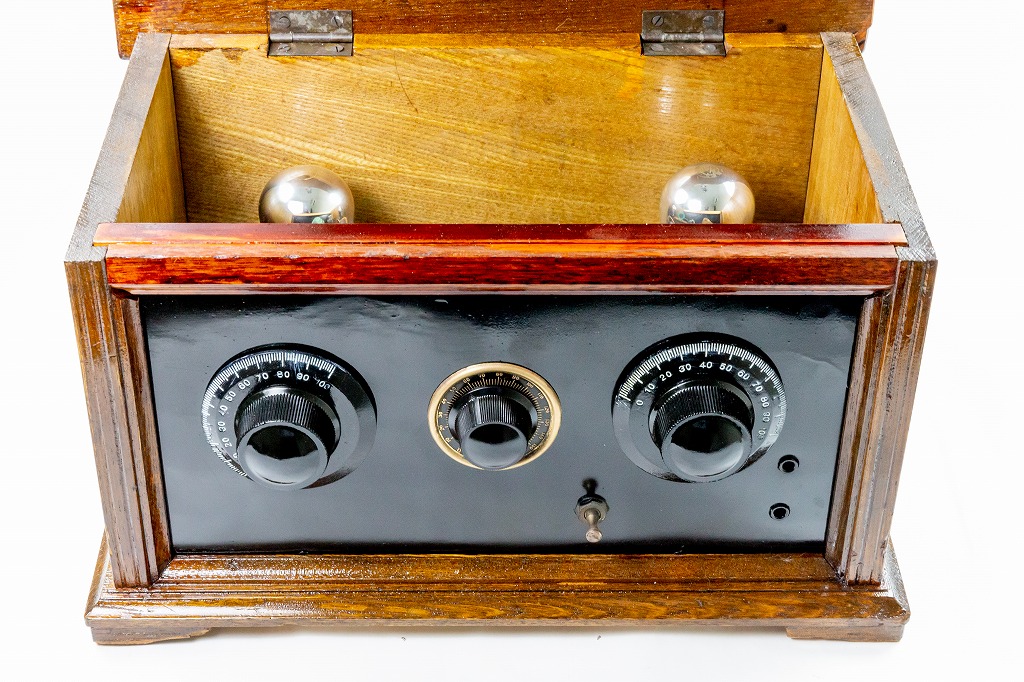

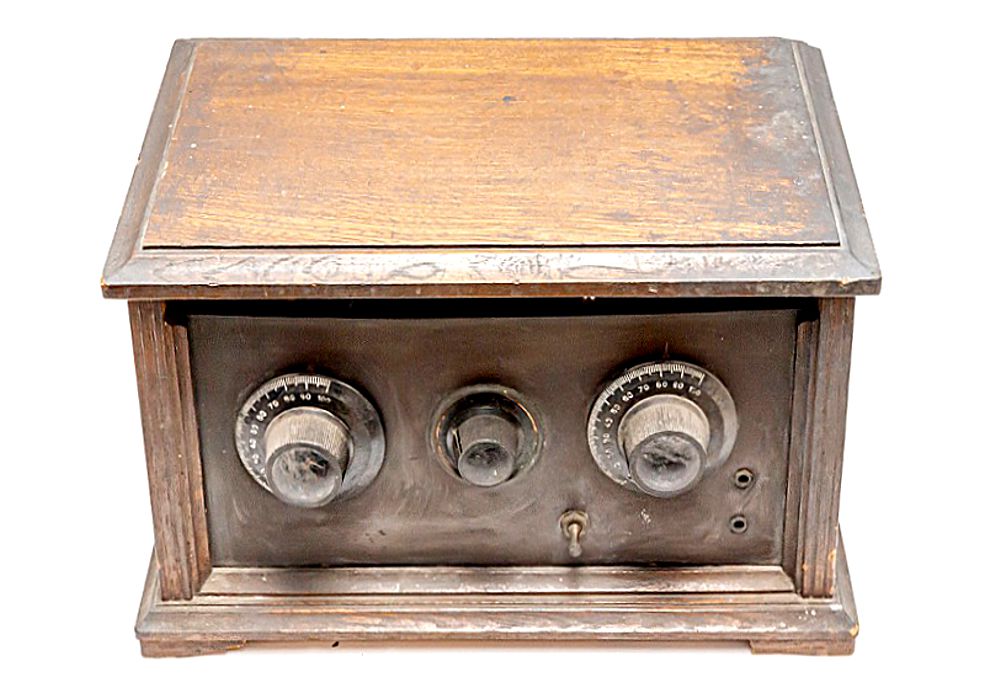

UX201A 古典ラジオ

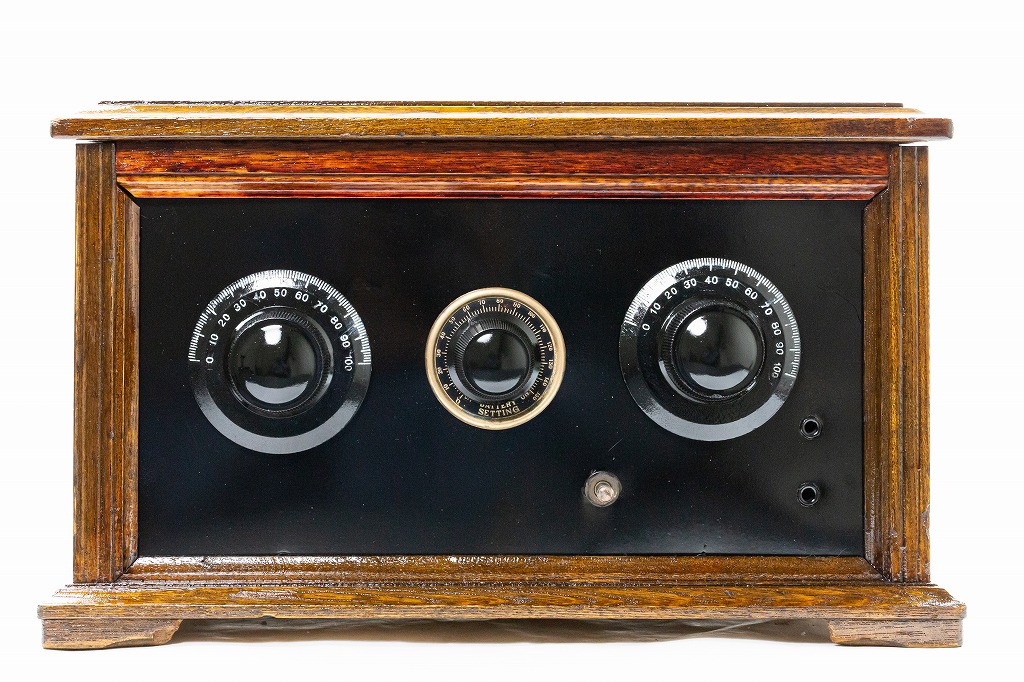

このような、古典ラジオが化粧直しできました。UX-201A リゼネーティブ・レフレックス３級式真空管ラジオです。
コロナで怖くてじっと自宅待機してますので、2 日ほどで化粧直ししました。

≪参考≫ 2020/04/20 de JR1KQU 加藤欣一 |
|

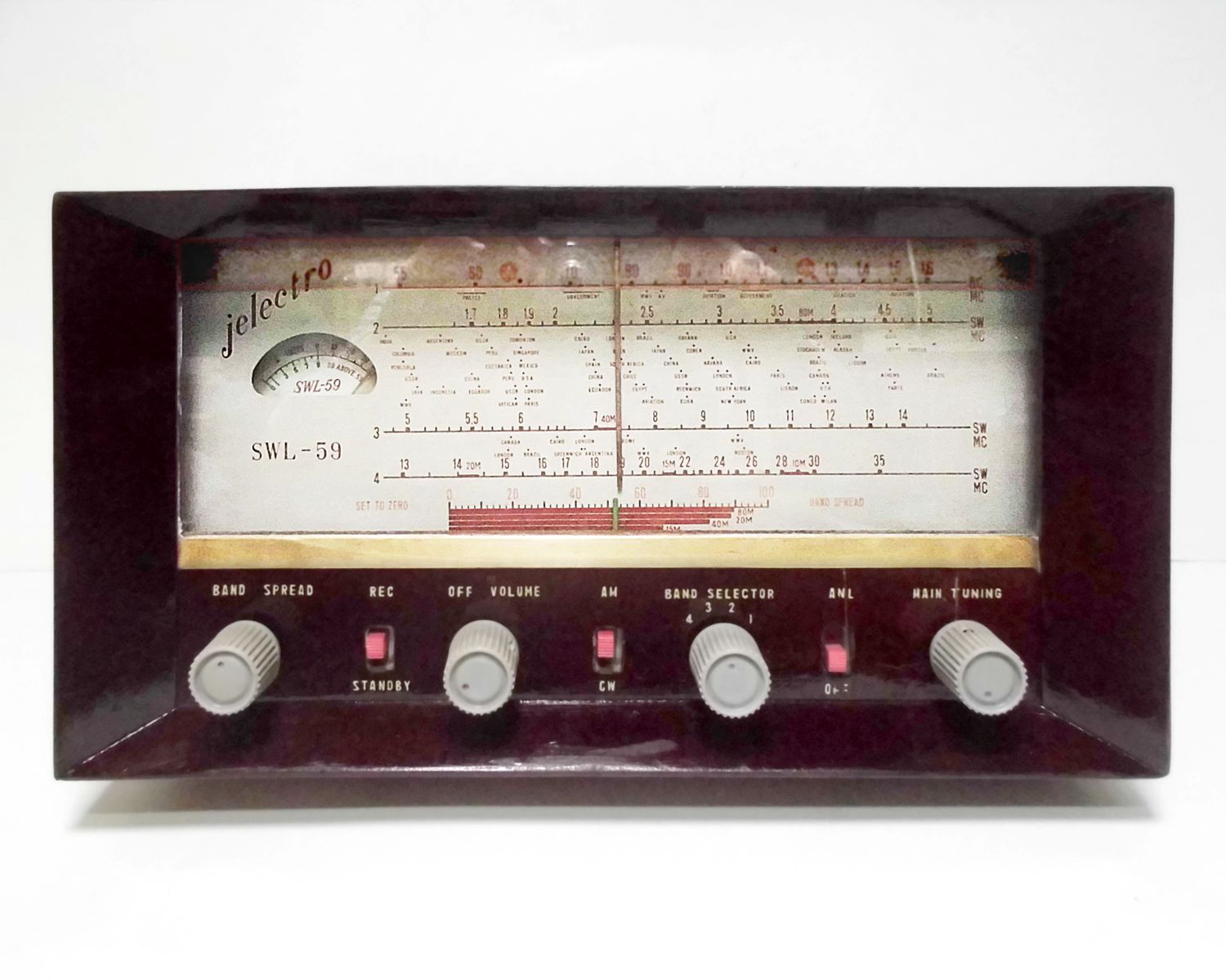

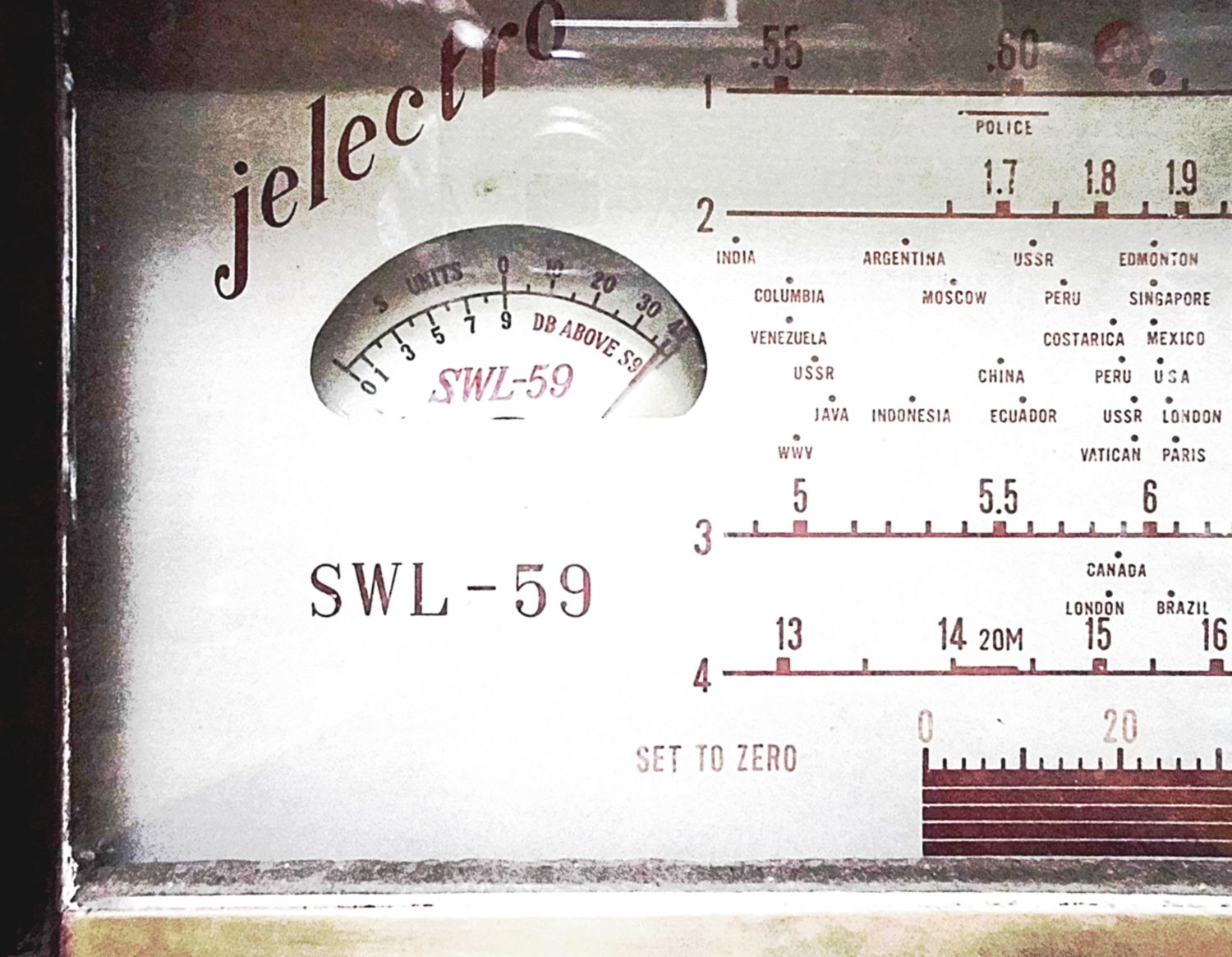

ジェレクトロ SWL-59 お化粧しました。
これは珍しいんじゃないでしょうか？

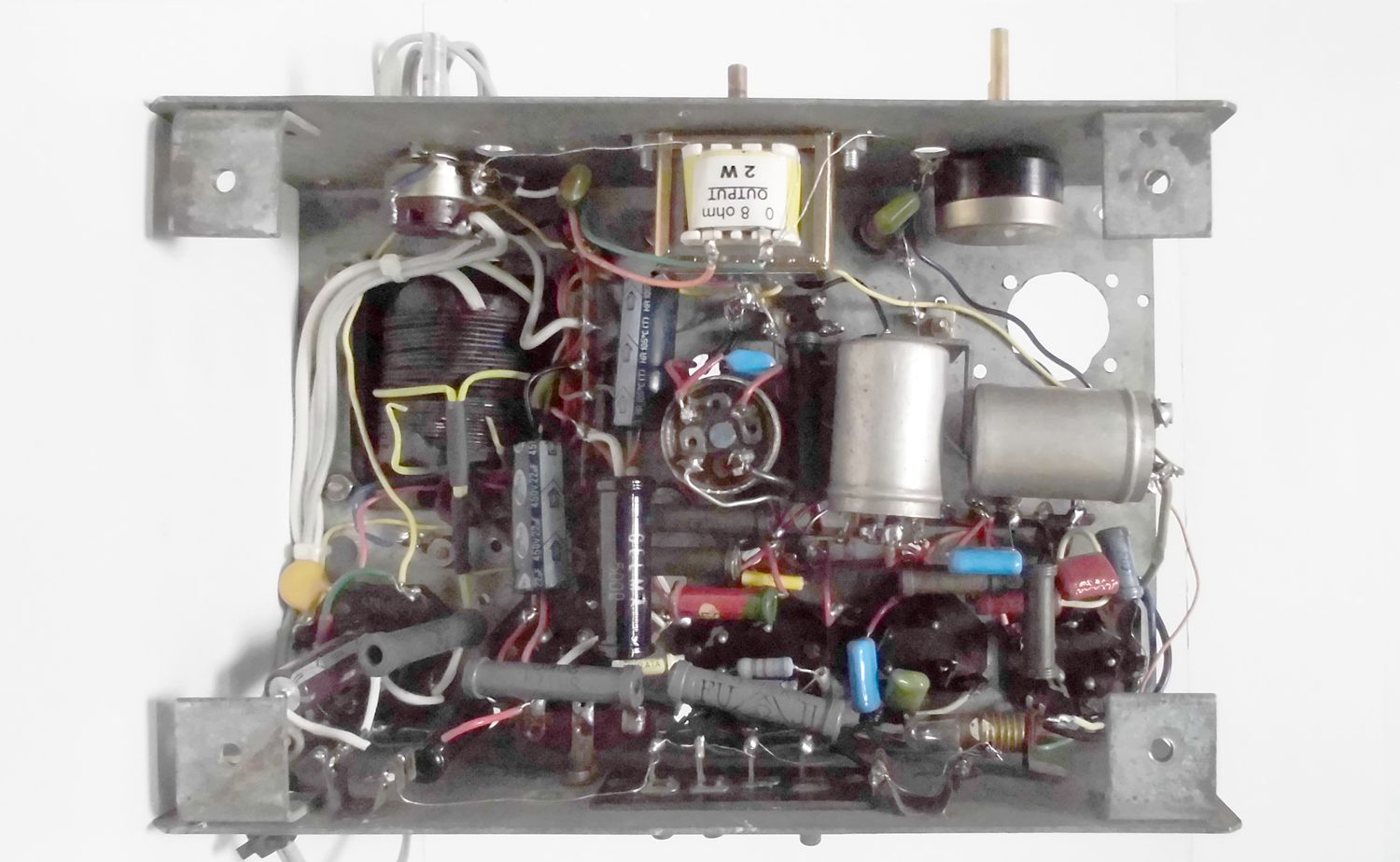

トランスレスの５球スーパーにB電圧だけトランスがついてます。
ベニア板のはがれをボンドで修復、欠けたところはパテ埋め、マホガニーブラウンのステインで色付けし油性ニス２回塗りでしあげました。
５球スーパーと思えぬほど良く聞こえます。 2020/03/23 de JR1KQU 加藤欣一 |
|

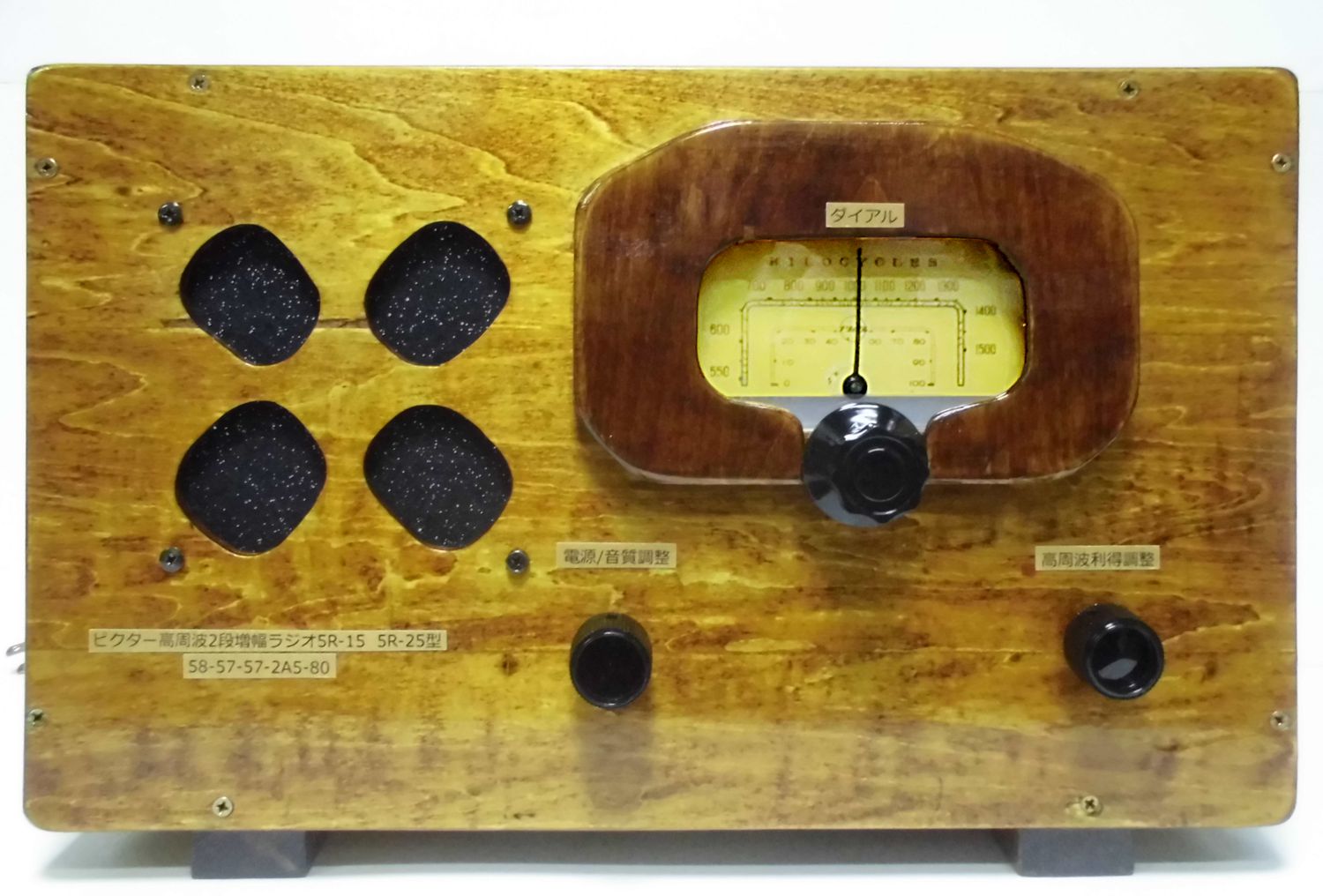

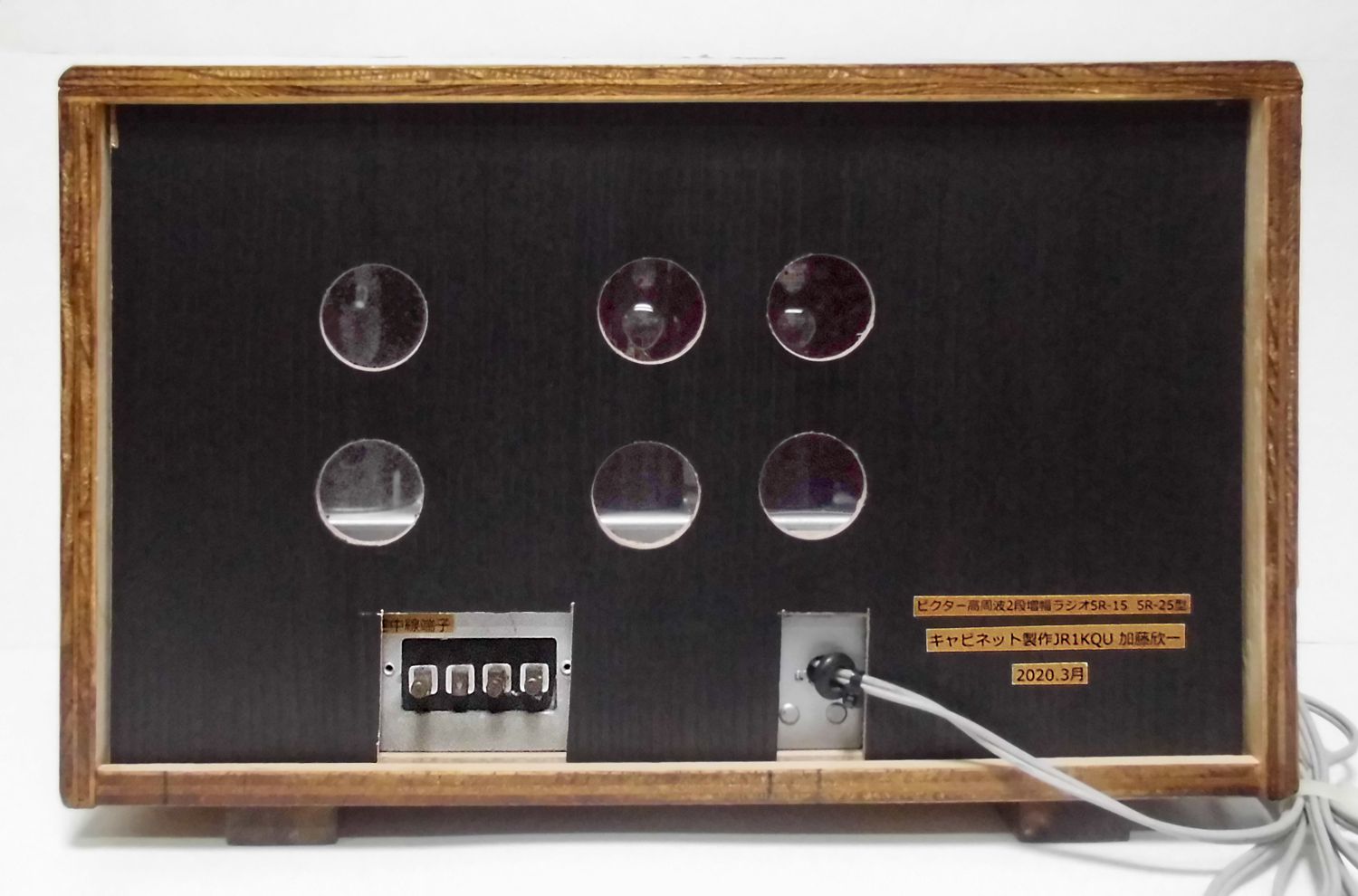

戦時下のビクター製高２ラジオ、キャビネット完成

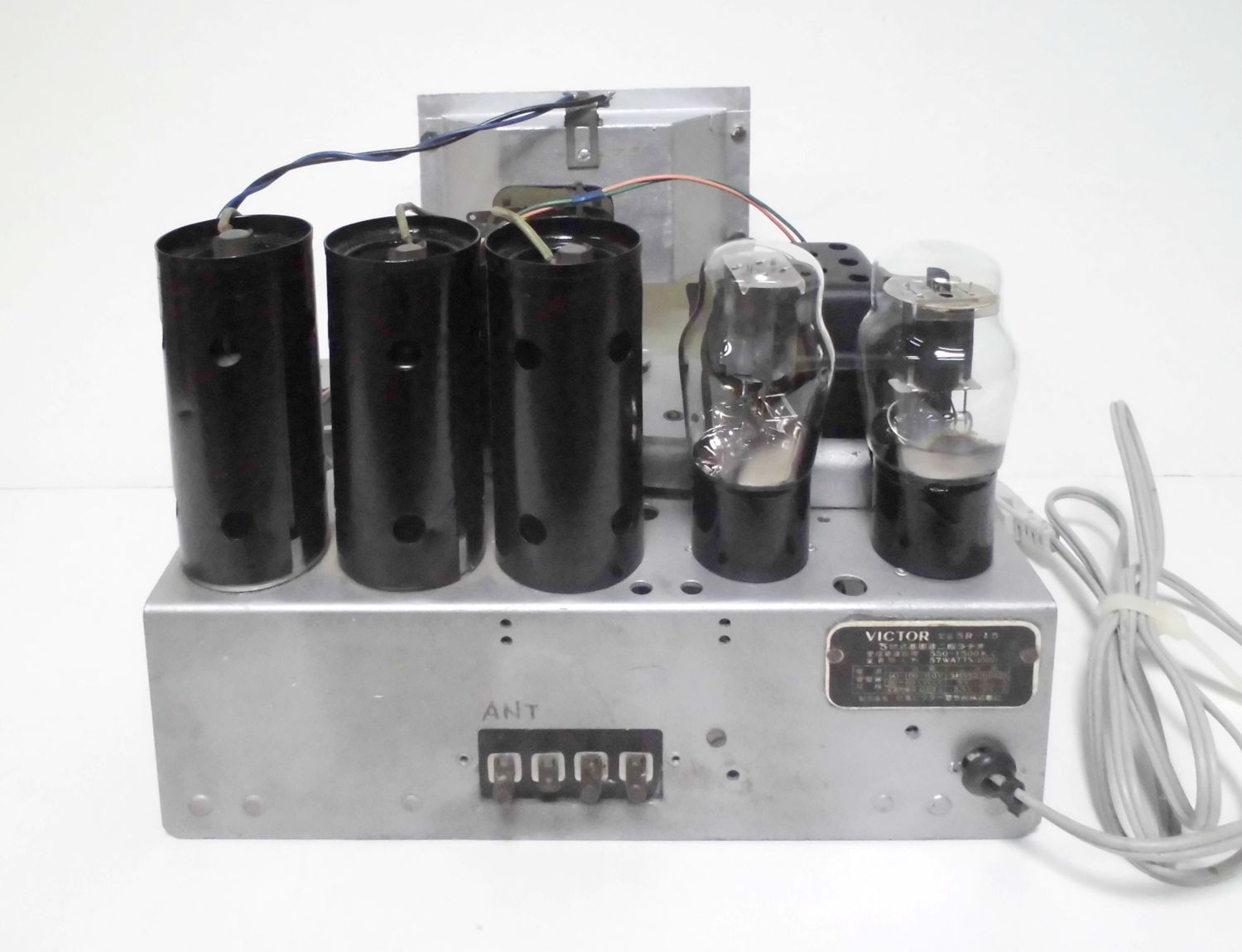

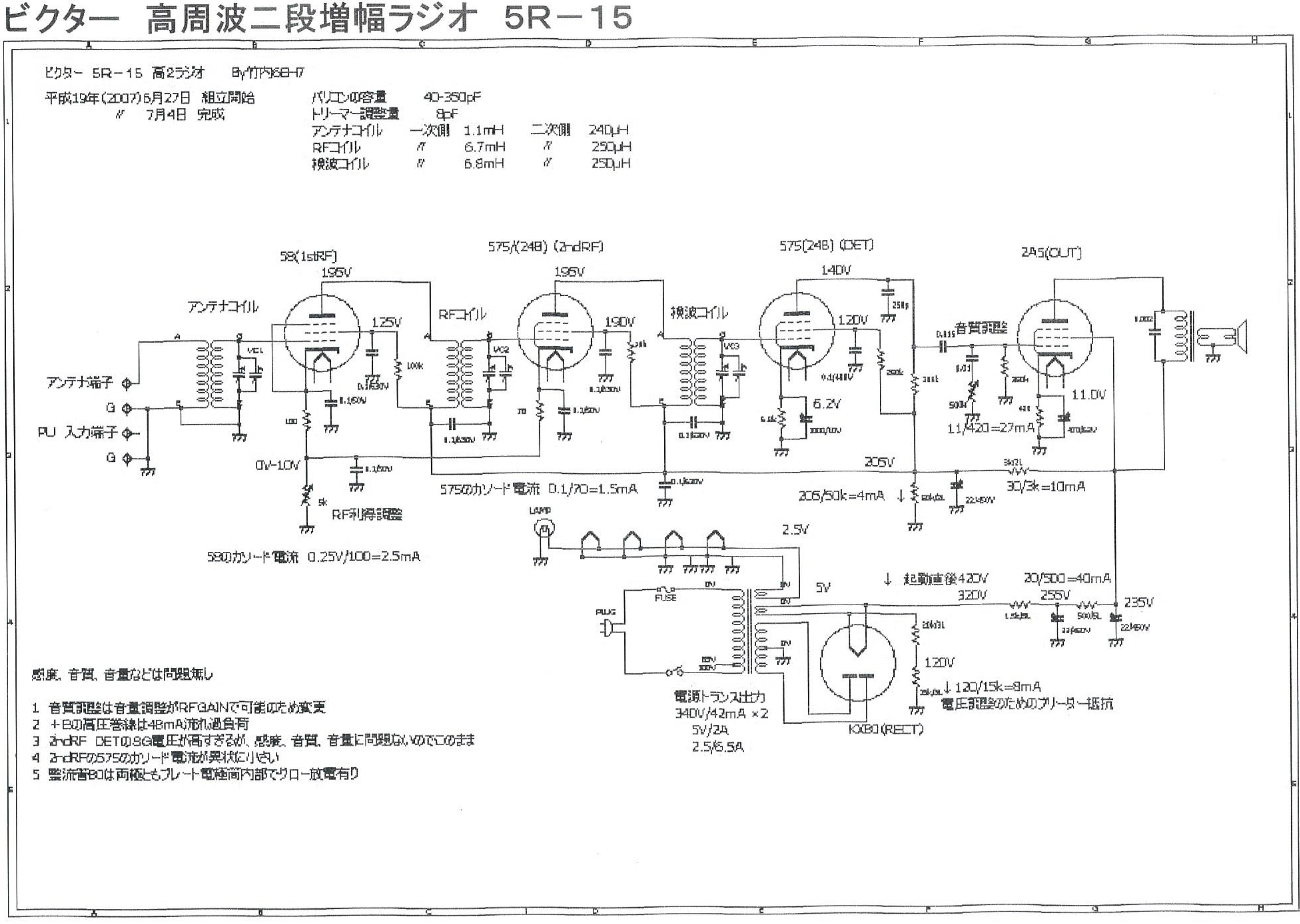

先日来ました、ビクターの高 2 受信機 5R-15 型、戦時下の国策に沿ったものか簡素なデザイン。

  ビクター 高 2 受信機 5R-15 型の受信音

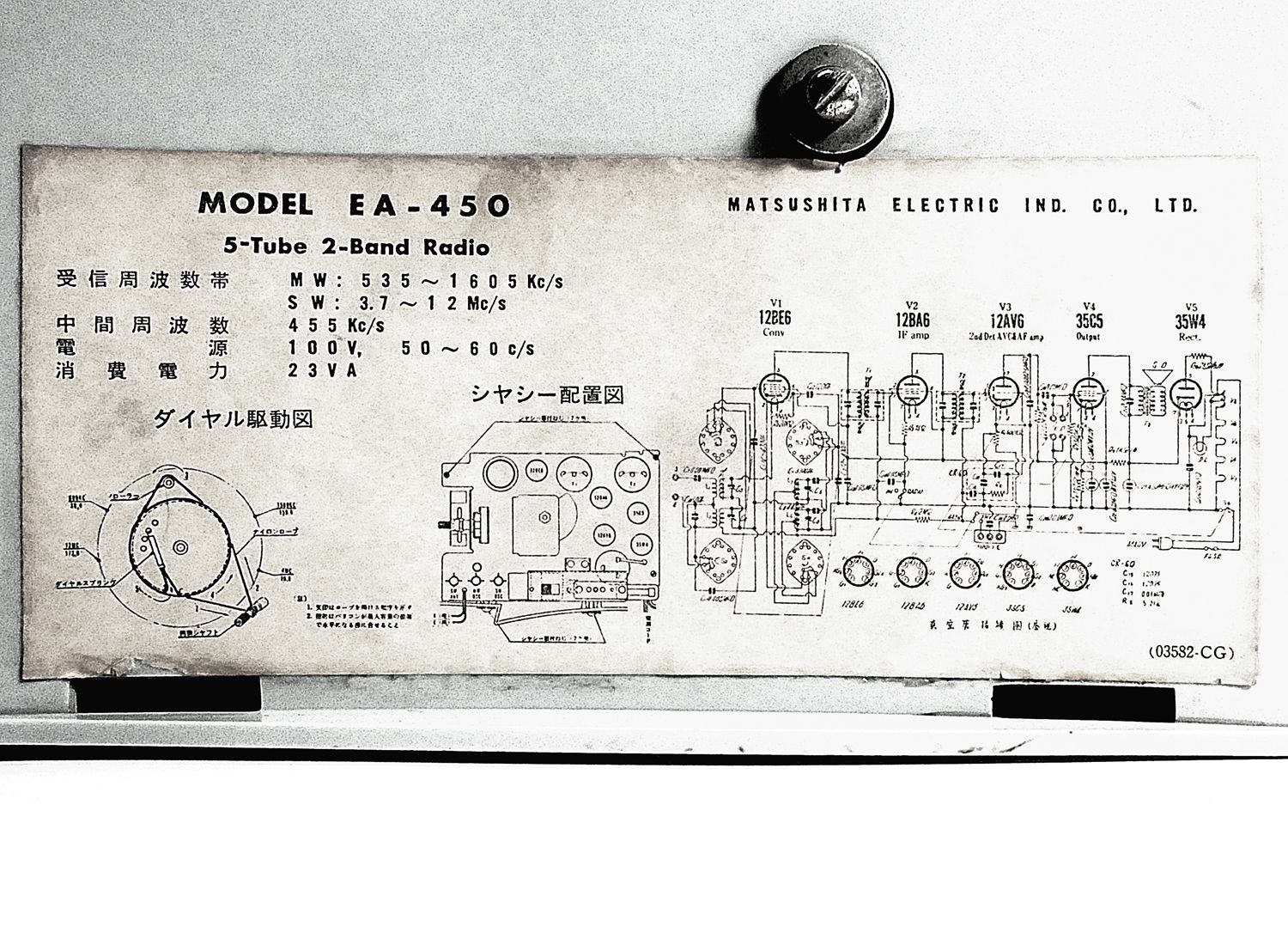

球は 58 - 57 - 57 - 2A5 - 80 が使用されていました。ケースがなかったのでベニアでこさえ、ダイアルの文字盤は水洗いした時に見事に消えてしまい、先日レストアした松下の文字盤（のコピー）を使いました。
高周波増幅 2 段の威力はすごく３０cmのビニル線でガンガン入ります。朝聞いたラジオの音です。 2020/03/08 de JR1KQU 加藤欣一 |
|
とらせん基地局中間報告
グレーの油性ペンキがまだたっぷり残っていたので、躊躇なく塗ってしまいました。
こんな感じになります。あと内蔵電源、秋月の3Aキット組み込み、文字入れできましたら完成となります。
使ってみましたが、大型Sメータ見ながらチューニングツマミ操作するとなかなか良いですね～。 2018//05/31 de JR1KQU 加藤欣一 |
|

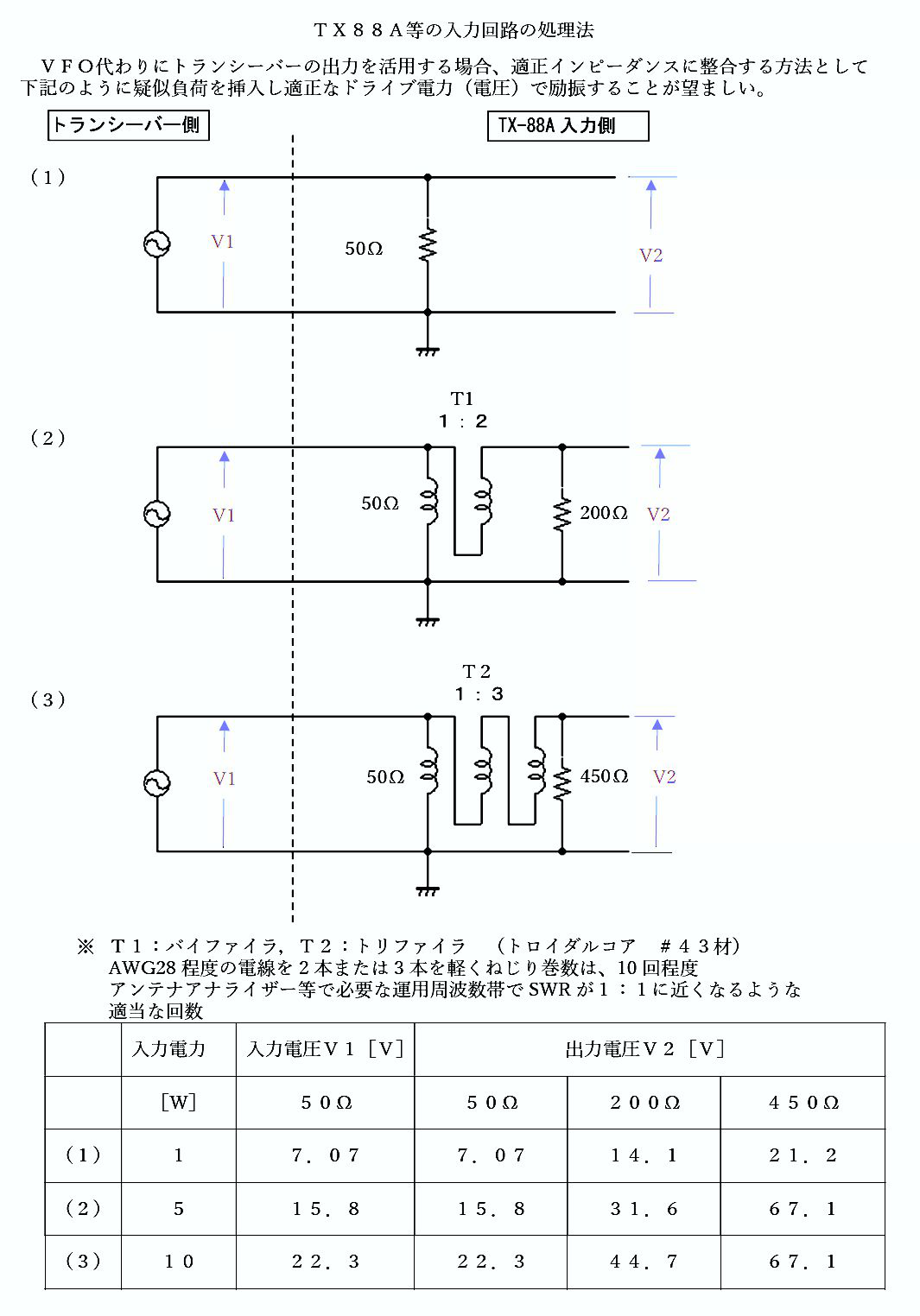

TX88A等の入力回路の処理について（2018/05/31 図の訂正と補足を追記）
さ～すがが、西野部長！！ずばり回答見事です。スッキリしました。
私も気になっていたのですが・・・・
JP7CZE 川辺さんの「最近のトランシーバーでも TX-88A のキャリアー注入器として使用できる？」で疑問の整合の件ですが、ほぼオープンのまま接続されていますのでトランシーバーの終段に対しては好ましくない状態です。
簡単に処理する方法として下記のような方法が考えられます。  2015/05/31 差し替え版
（１）から（３）のような方法の中で適当な方法で処理すれば安心して運用できると思います。
なお、ダミー抵抗の耐電力は安全を見込んで１０W以上となるようにしておく必要があります。
それではまた 【2018/05/31 訂正と補足】
先に送付した 図中の表に誤りがありますので再送します。
50 Ω 負荷時に 10 W の場合、両端の電圧は、22.3 V です。
88A の VFO 端子ですと直接 50 Ω の負荷でもいいのかもしれません。
100 W 機ではなく、10 W 機が安心できていいですね。
FT817 をエキサイターにしても、数 W で十分ドライブできます。
川辺さんも 88A や 88D を入手して FT817 でチャレンジしてはいかがですか。 今期初、18.120 で JA2PEZ ＆ JH1EAK 局とつながりました。 2018//05/30 de JR1KQU 加藤欣一 |
|
連日の強力E スポ発生!!
5/29 も夕方格バンド E スポが強力に出ました。
15 時位から聞こえて来ました。18 MHz を聞きましたので、TX-88A をチューニングして、まずは仕事片付けて 16:30 ～ 18 時すぎまで 18/24 MHz で遊べました。
今のトランシーバーはモード設定がタッチパネルやボタンの長押し、短押しなど操作が煩雑で、AM モードいいですよ～と気楽に了承いただいても、切り替わらない局も何局かいました。
川辺さんご指摘の SWR 3 以上になるとトランシーバーから電波停止する件ですが、JA2PEZ 野口さんと、JA2BCN 堀先生が 2 台まとめて FT991 を衝動買いされたようですので、88A をつないでキャリア方式のテスト依頼しました。
私は TS-570 を 88A につなぐ時はオートチューナーは切っています。SSB で出る時は入れてます。
一昨日、24 MHz AM で交信出来た様子を参考までに添付します。
7195 kHz AM がコンディション悪いなか、ハイバンドに上がればこんなに快適に AM 通信出来ます。
アンテナはしっかり各バンド整備して切替もスムーズに操作できるようにしておかねばなりませんが。 2018//05/30 de JR1KQU 加藤欣一 |
|
とらせん基地局スタイル
夜間帯のらぐちゅう用に、とらせんに基地局スタイルの箱を作りました。
Sメータ・パワーメータは、ビンテージの1mAの電流計にしました。
中に安定化電源を組み込みます。とらせんは＋アースのため電源は別にしないとなりません。リニアと共通電源にしたりするとショートして電源落ちます。
基地局（電源内蔵）が完成すれば、東京ハイパワーのHL-66Vリニアつないだり、6JS6や６１４６でリニア作ったりして遊べます。
塗装は、ダークグレイの油性ペンキが残ってるので使います。
そうそう、サトー電気で 50.550、50.620 の水晶買って実装しないとロールコールに参加できません。
昨夜は、早速 JL1PSW モリーさんと交信、箱に入ったスピーカからはいい音します。 2018//05/28 de JR1KQU 加藤欣一 |
|
最近のトランシーバーでも TX-88A のキャリアー注入器として使用できる？
勝手に加藤さんに代わって書いておりますが．．．
加藤さんの TX-88A の VFO としてトランシーバーの出力を使用する件，非常に安易で周波数も安定した波が出せるすぐれものだと思います．
それは，最近のトランシーバーの送信部，ファイナルの半導体を守るために，SWR の値による保護回路が入っているのです．SWR が 3.0 を越えると送信できなくなります．
その場合、トランシーバーの出力を，直接 VFO 入力部に入力させて大丈夫なのか，インピーダンスのミスマッチングで SWR が3.0 を越えてしまい，送信できなくなってしまわなくはないか？インピーダンスのマッチング回路が必要になるのでは，という疑問です．
悩むよりやってみれば済むことなのですが，生憎，TX-88A が無いので．．．
いかがなもんでしょう？？？ 2018//05/28 de JP7CZE 川辺孝幸 |
|

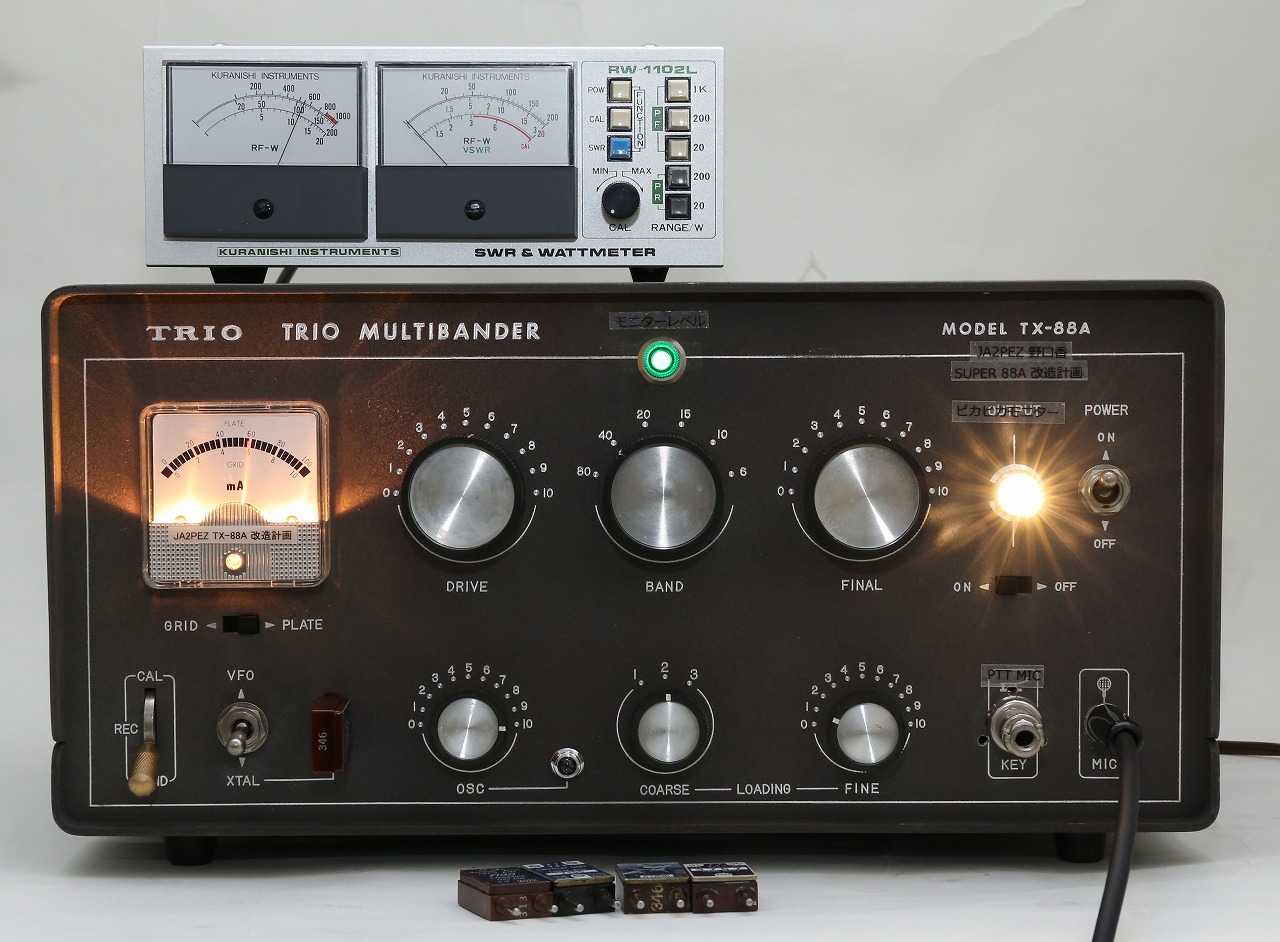

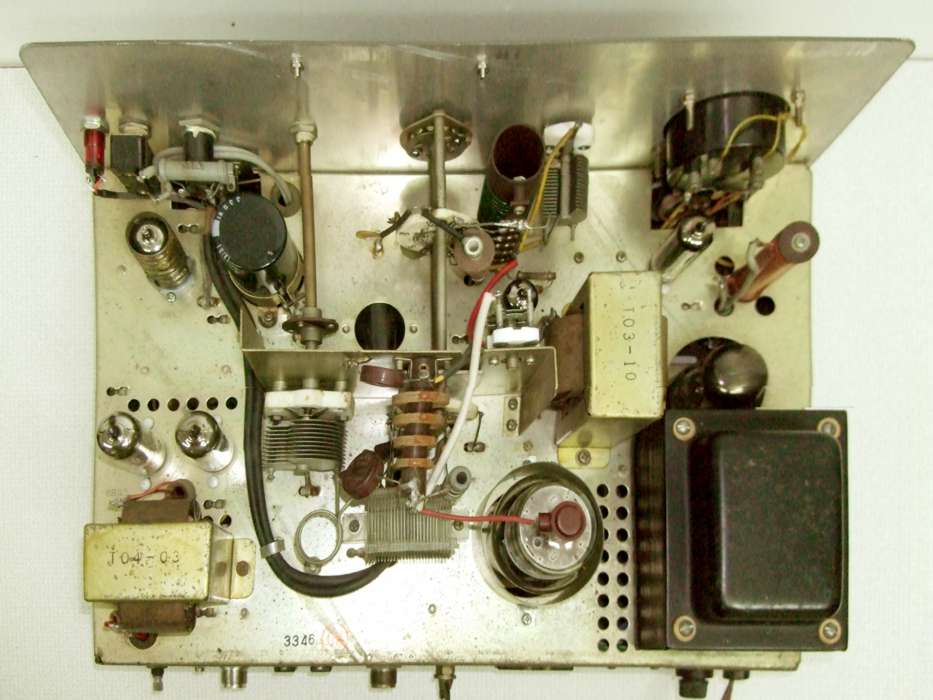

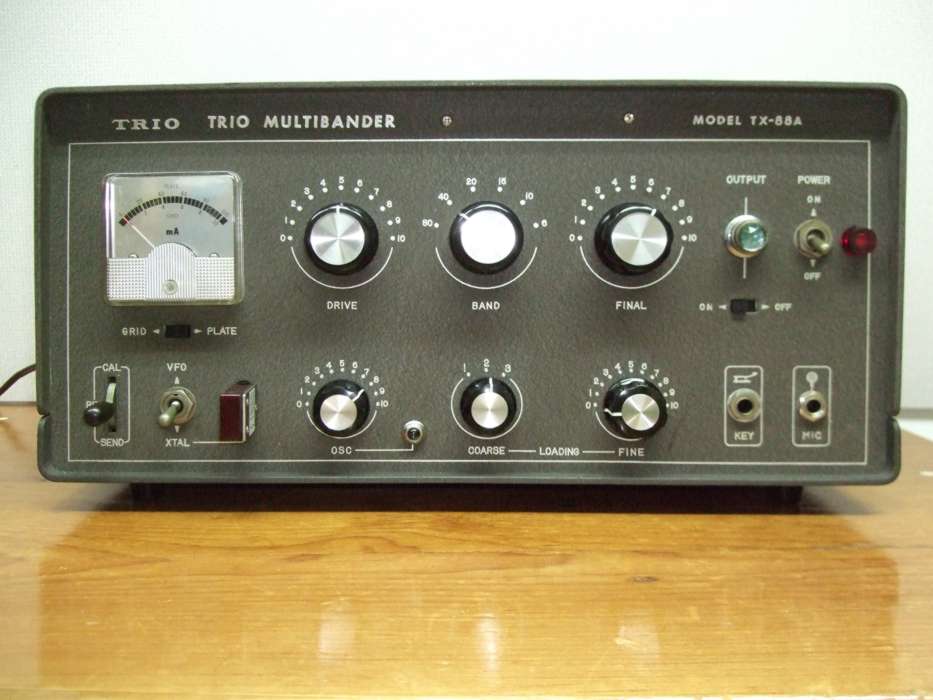

水晶使わない、TX-88A プチ整形のやり方
TX-88A や TX-88D で水晶を使って AM 電波出されている方は多いと思います。
7195 kHz のように周波数が決まっている場合はいいんですが、ハイバンドでやる場合水晶では非力です。
そんな時、今お使いのトランシーバーを VFO として使うと、ことのほか便利です。どっちみちトランシーバーを受信機に使ってる方が多いですから、送信時にも使わない手はありません。

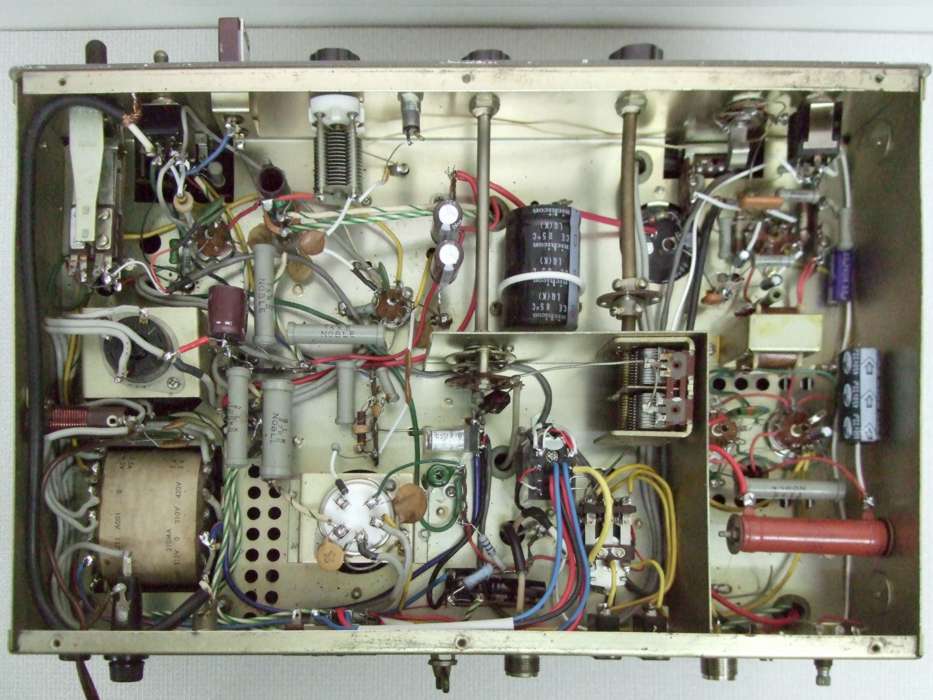

たまたま 88A をヤフオクで手に入れた際、麗人号と同じように、トランシーバーからキャリア入れて使えたら、88A の使い道がぐっと広がるなと、物は試しと VFO 入力にトランシーバーから 5 W のキャリアを入れてみました。

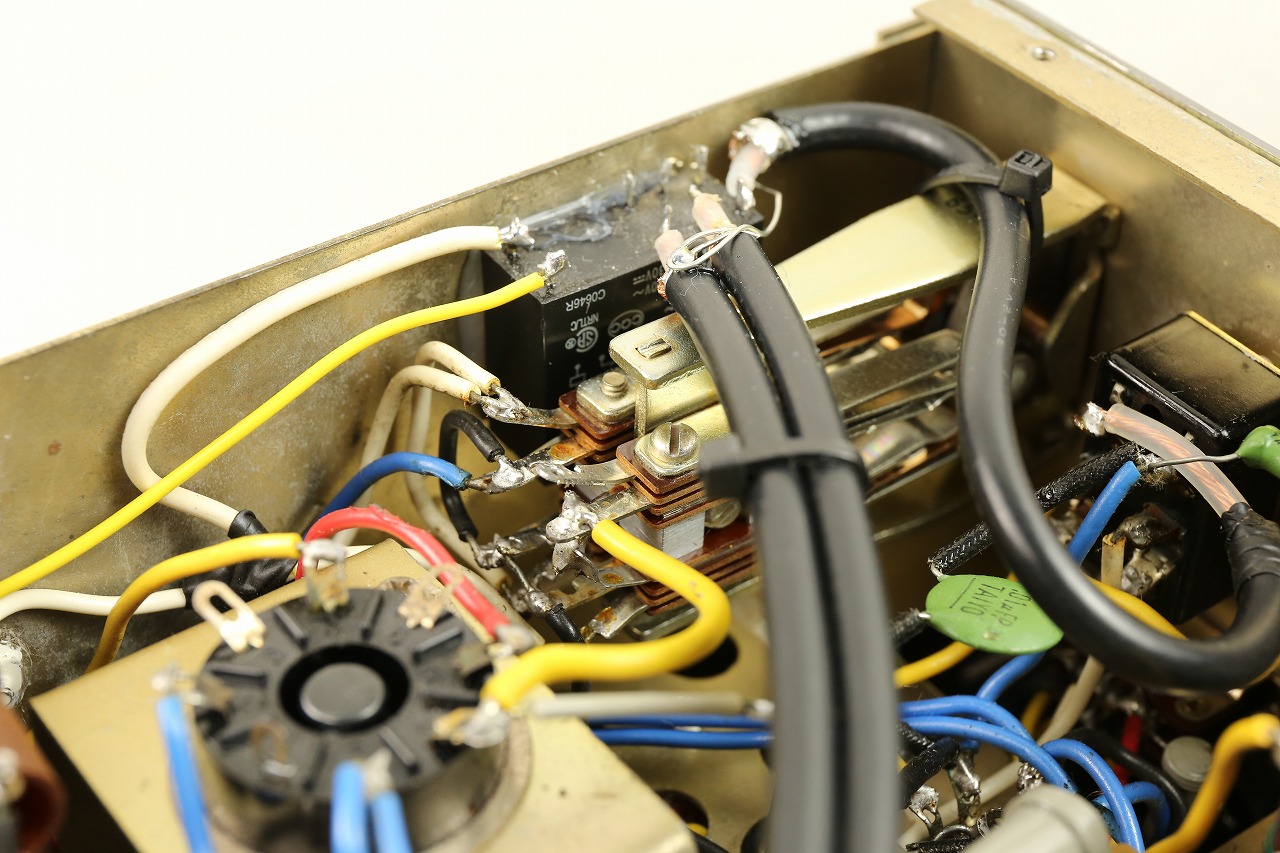

改造というのもおこがましい、リレー回路の配線をやり変えるだけです。
今回、JA2PEZ 野口さんがヤフオクで 7000 円で入手された 88A を同様のやり方で整形しました。
皆さんほとんどやられてないと思いますのと、一台目やった経験者の私のほうが早いだろうと、一気にやってしまいました。

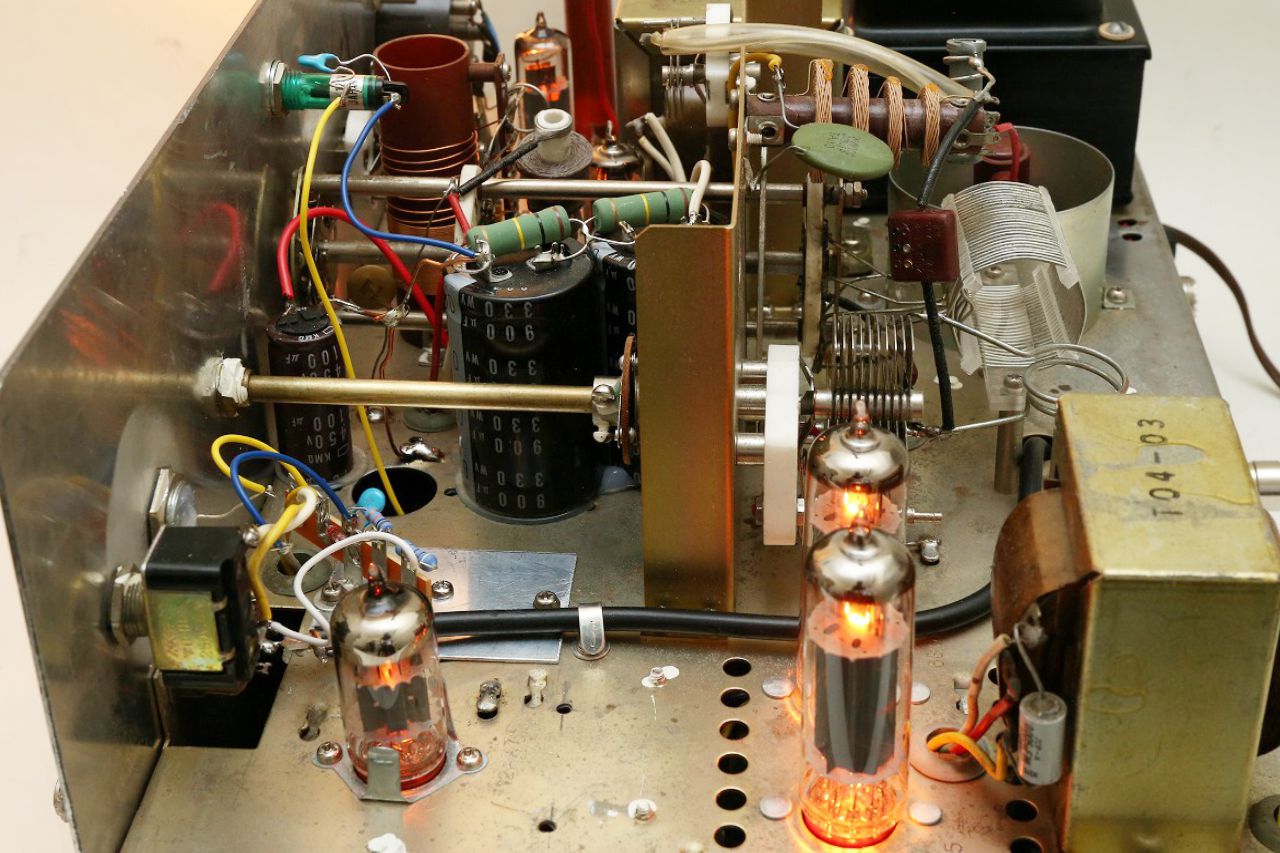

50 年前の代物で、電源関係のケミコンは全て取り替えました。ジャンク箱にあった物を流用しました。

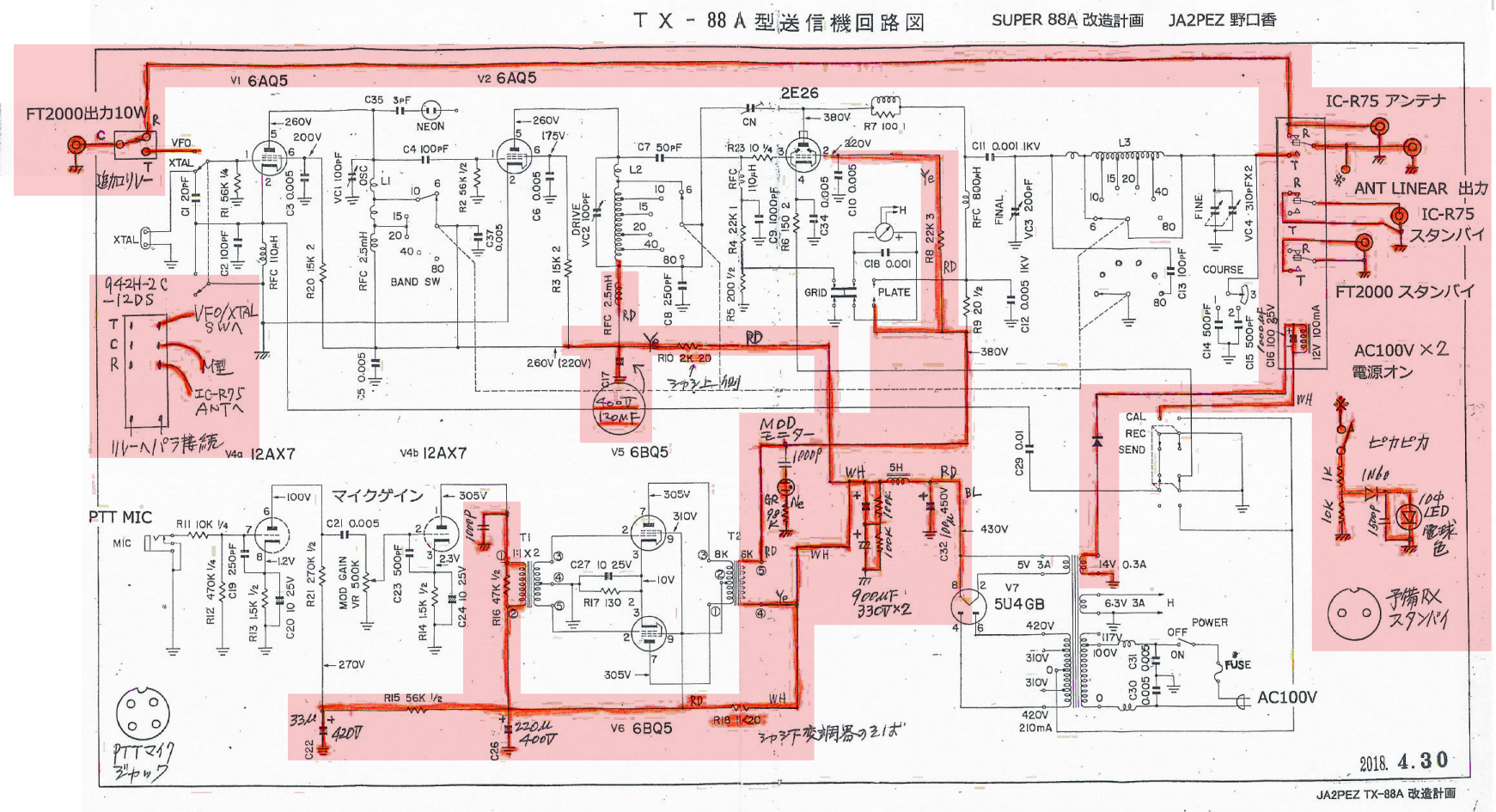

参考まで、全体の回路図面を添付しました。（赤ペンの部分が今回やり直した部分です。）

このリレーやケミコンの取り付けには、ホームセンターで安価で手に入る、シリコンシーラント剤をいつも使います。
我々は、トランシーバーの周波数ドンピシャに慣れ過ぎてしまっている為、昔のように VFO でキャリブレとって周波数合わせての作業が、やってみると難しいです。
18と21，24と28 は、それぞれバンド切替スイッチ同じ位置でうまく動作します。
E スポシーズン、強い局と交信して、この周波数で AM に切り替えてリポート交換していただけますか？と伝えればすんなり AM 通信出来ます。
あらかじめ使うバンドで 88A を調整しておけば、スムーズに SSB/AM の切り替えできます。
50 MHz AM の周波数で延々 CQ AM 出されている方もたまにいらっしゃいますが、時間の無駄のように思います。SSB→AM リクエスト方式のが良いですね。 2018//05/26 de JR1KQU 加藤欣一 |
|

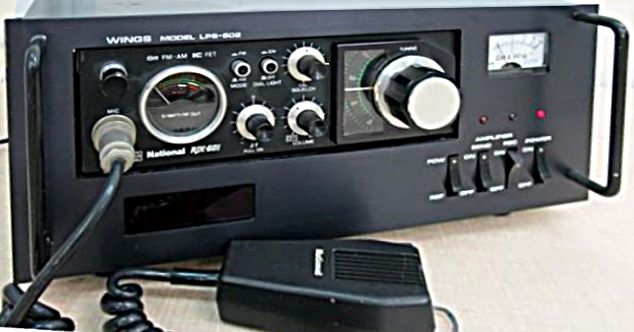

基地局型無線機スタイル
JR1IVA 市川君より RJX601 の勇姿を送ってもらいました。
RJX601 は新スプリアス規定 OK なんですよ。50 年前のモノなのに不思議です。
JL1PSW モリー君は、基地局型無線機スタイルで、カッチョよかですね。「往年の RJX601 の性能はそのままに、見映え力アップ 60 dB！」と啖呵も聞こえてきそうですね。
次は虎千リニュウアルですか？
「感度アップに銅（あかがね）色も芳ばしく、近頃、名代の伊達姿。目黒の虎千とは俺のことよーっ」と見栄をきれば、「よっ、日本一！」との声も飛んでくる。ブロンズのパネルはいかがでしょうか？
オットット！？何色にするか考えます。 2018//05/15 de JR1KQU 加藤欣一 |
|
虎千プチ整形大成功!! の巻
夜間滞のラグチュウに TR-1000 や RJX-601 を使い QRP 1 W でやってますが、殊の外宜し! 不満点としては､
以上の4点プチ整形する事にしました。
さて、午後、待望の虎千の改造にかかりました。
大型メータの効果は大変素晴らしくパワー計にして喋ると随分＋変調に大きくメータが振れます。
601 のマイクから始めて、次に 50 年前、津で 3.5 Mc のトランシーバーで使っていたアイワの M-120 クリスタルマイクに Z 変換のマイクアンプ 1 石入れたものをつなぎ、モリー君からリポートをもらうと．．．
まずもって、JA1UDY/2 三浦チューンナップバージョンとして、完璧動作品に仕上げてもらってありますので。
更なる改造として、付属スピーカーが昔の 6 石トランジスタラジオに付いてた小型のものなので、楕円形の中型の物を外付け、大型外付け S メータ（カラーコピー 3 色刷りの目盛り板、スティック糊で貼り）ただ S メータが逆振れするのが残念賞ですが、
さらに、13.8 V 1 A 位の安定化電源も内蔵させて木製のケース作りひとまとめにして操作性よく仕上げたいと思います。
モリー君 JL1PSW とは、直線距離で 4 km 位でしょうか。6 エレ HB9CV とスイスクワッド使えば 10dB 強のゲインが得られますから、AM 1W でうるさい位強く聞こえます。
6m AM はロールコール以外は全く誰も使っていませんので、都会の夜空を自分達で１人じめしてる感覚です！
これから TX-88A のキャリア注入方式の改造にとりかかります。こちらも、簡単プチ整形です。 2018//05/13 de JR1KQU 加藤欣一 |
|

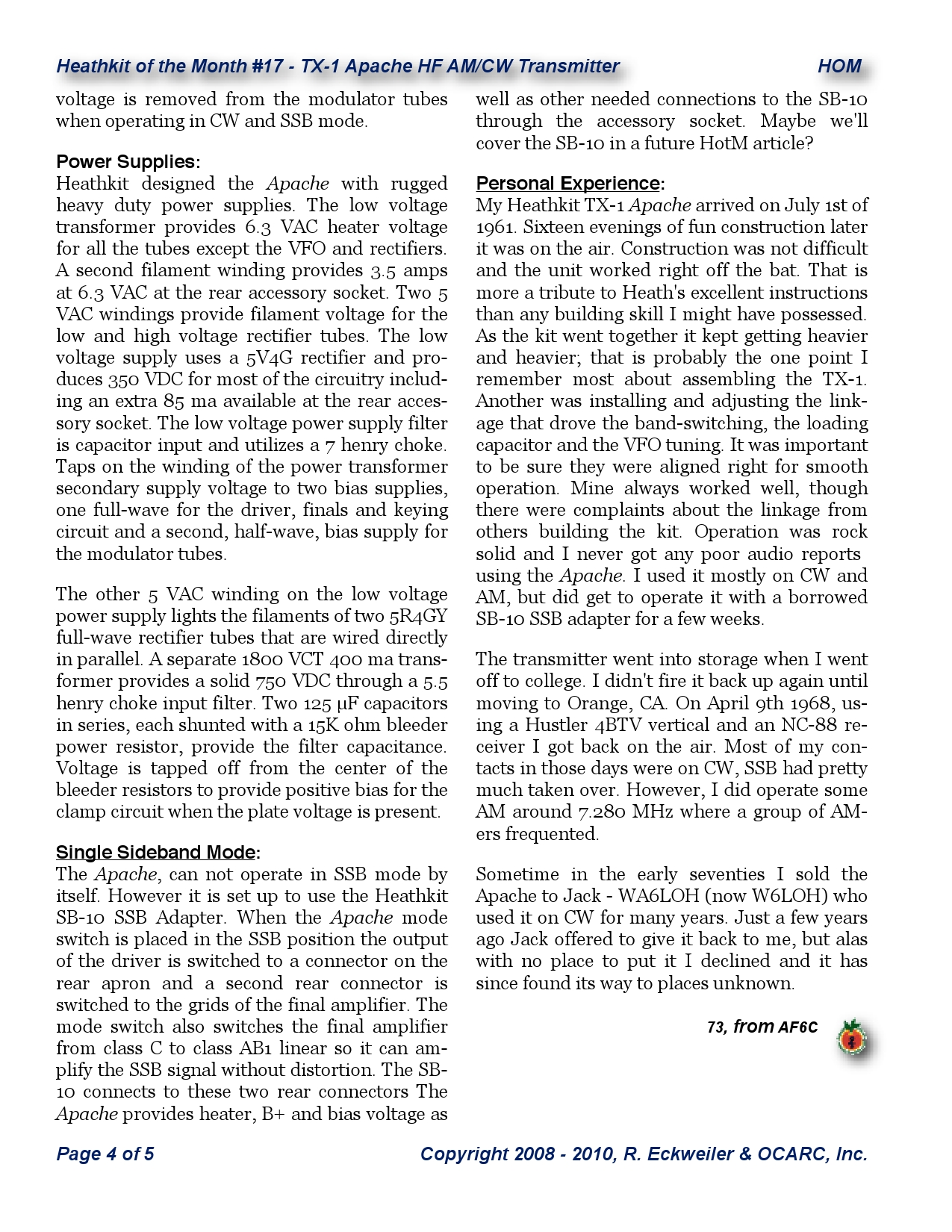

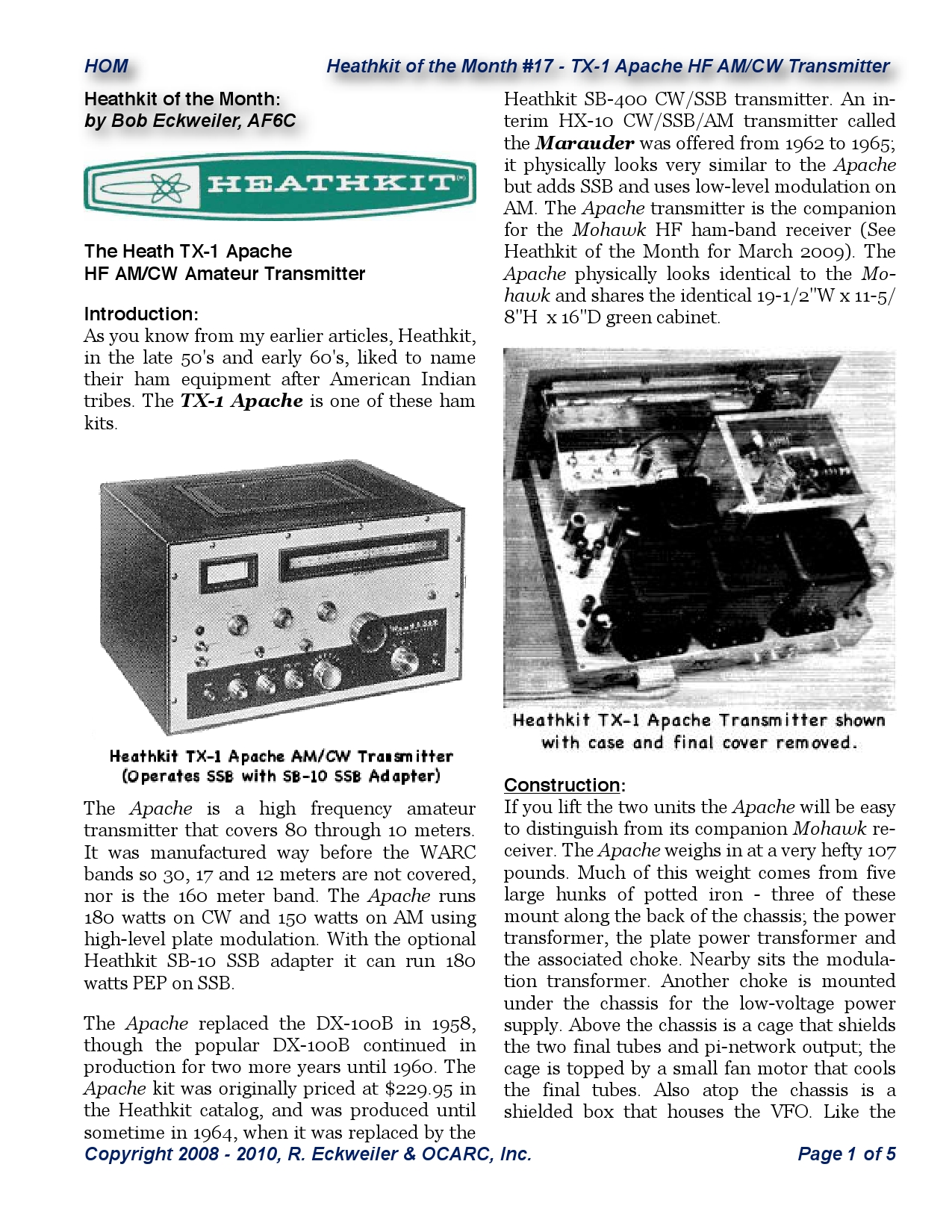

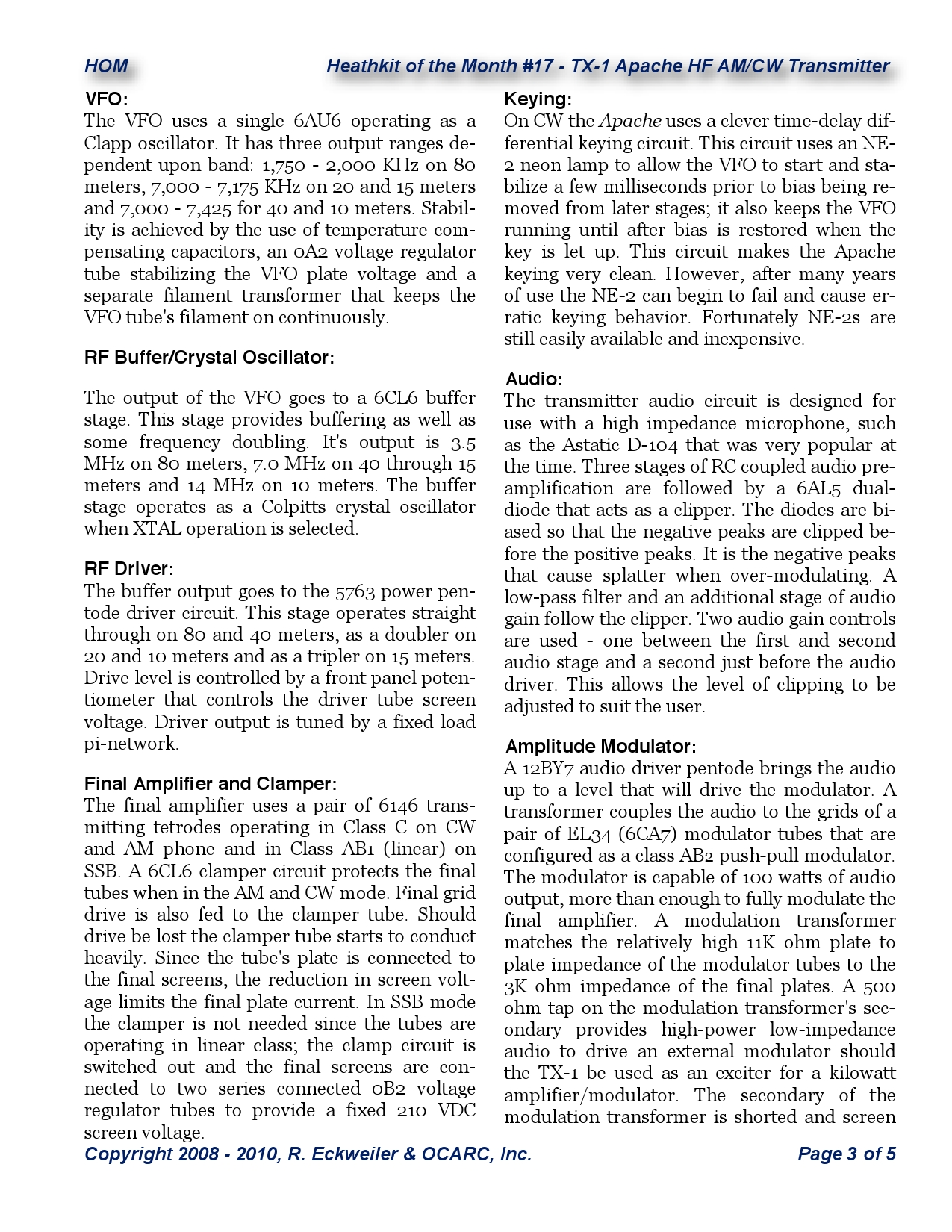

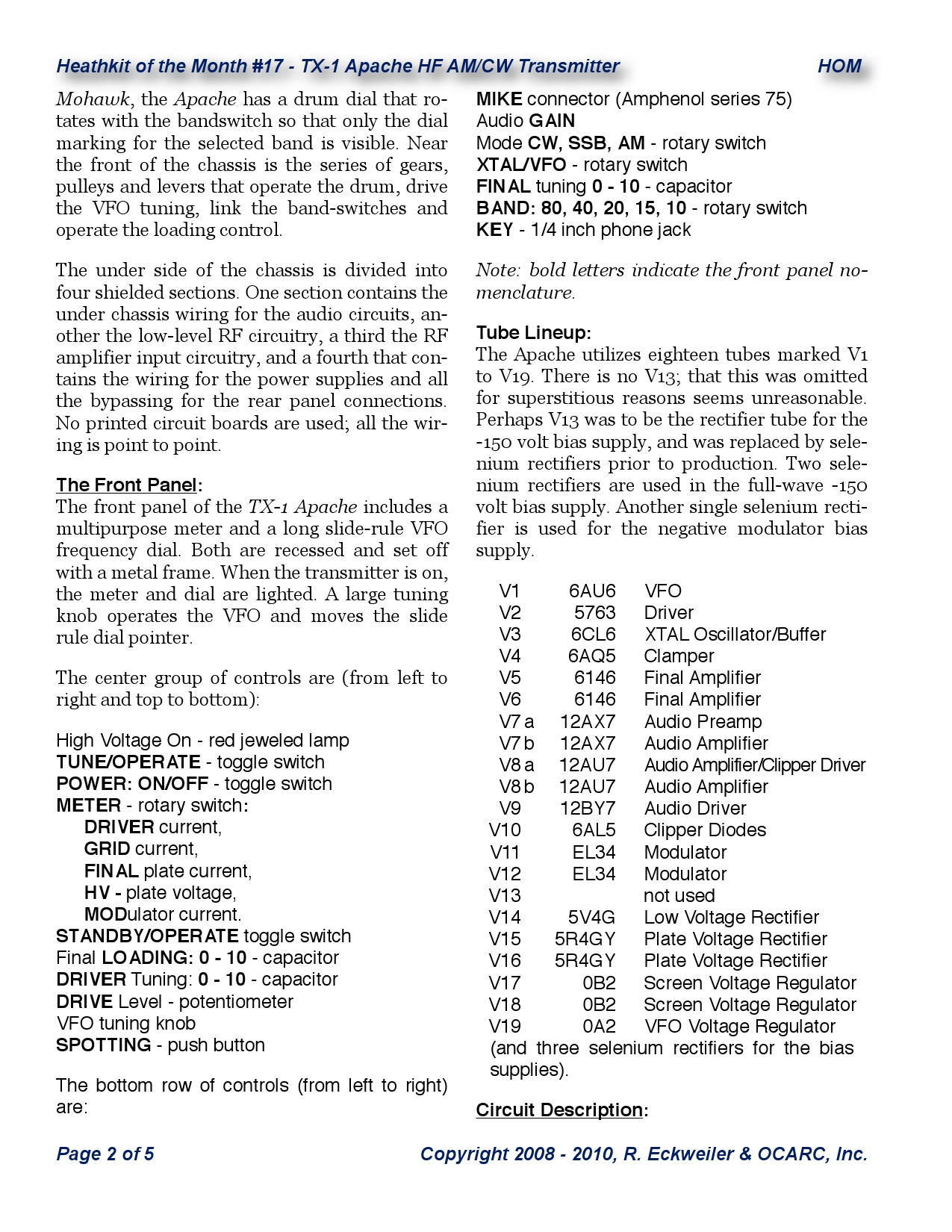

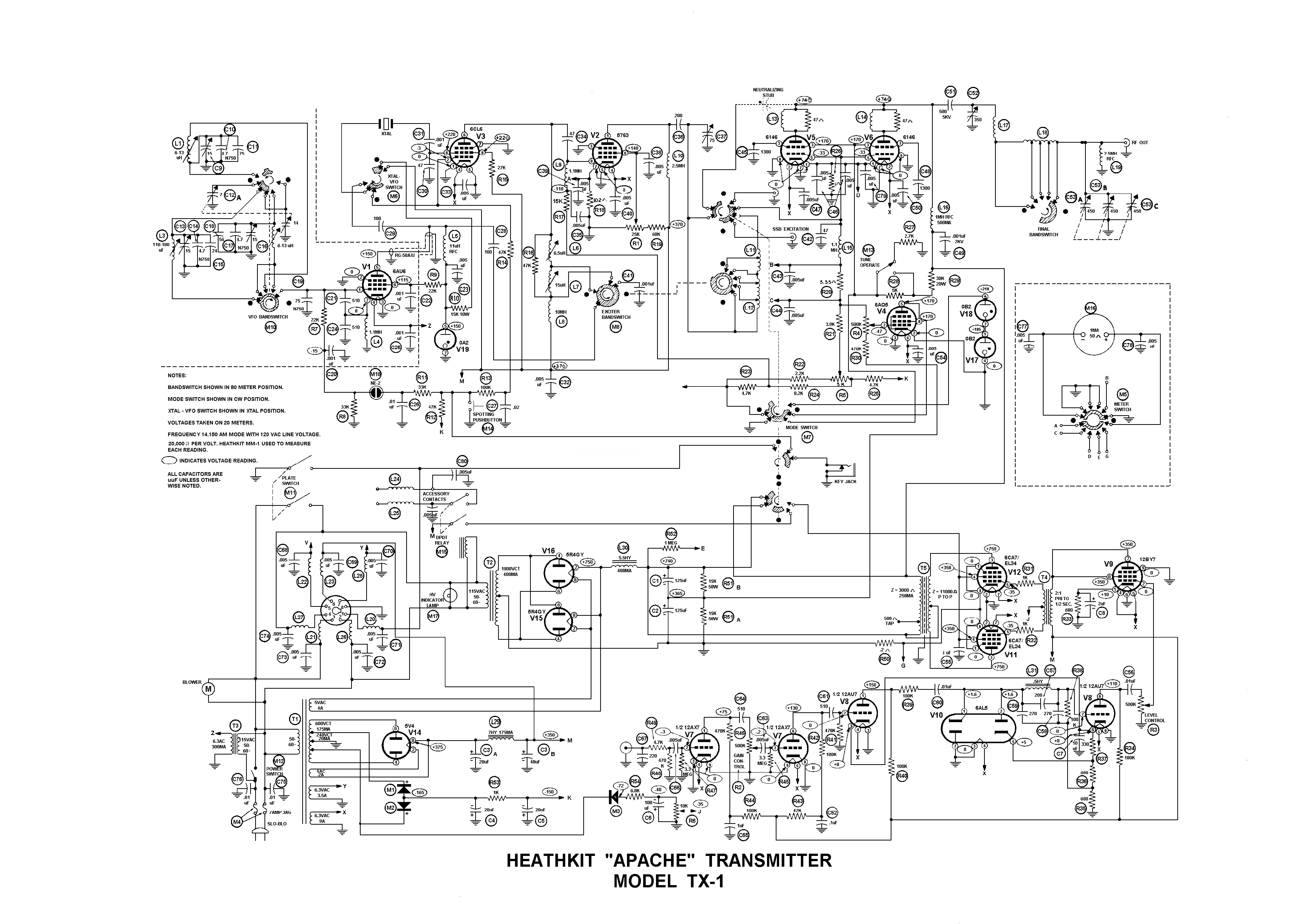

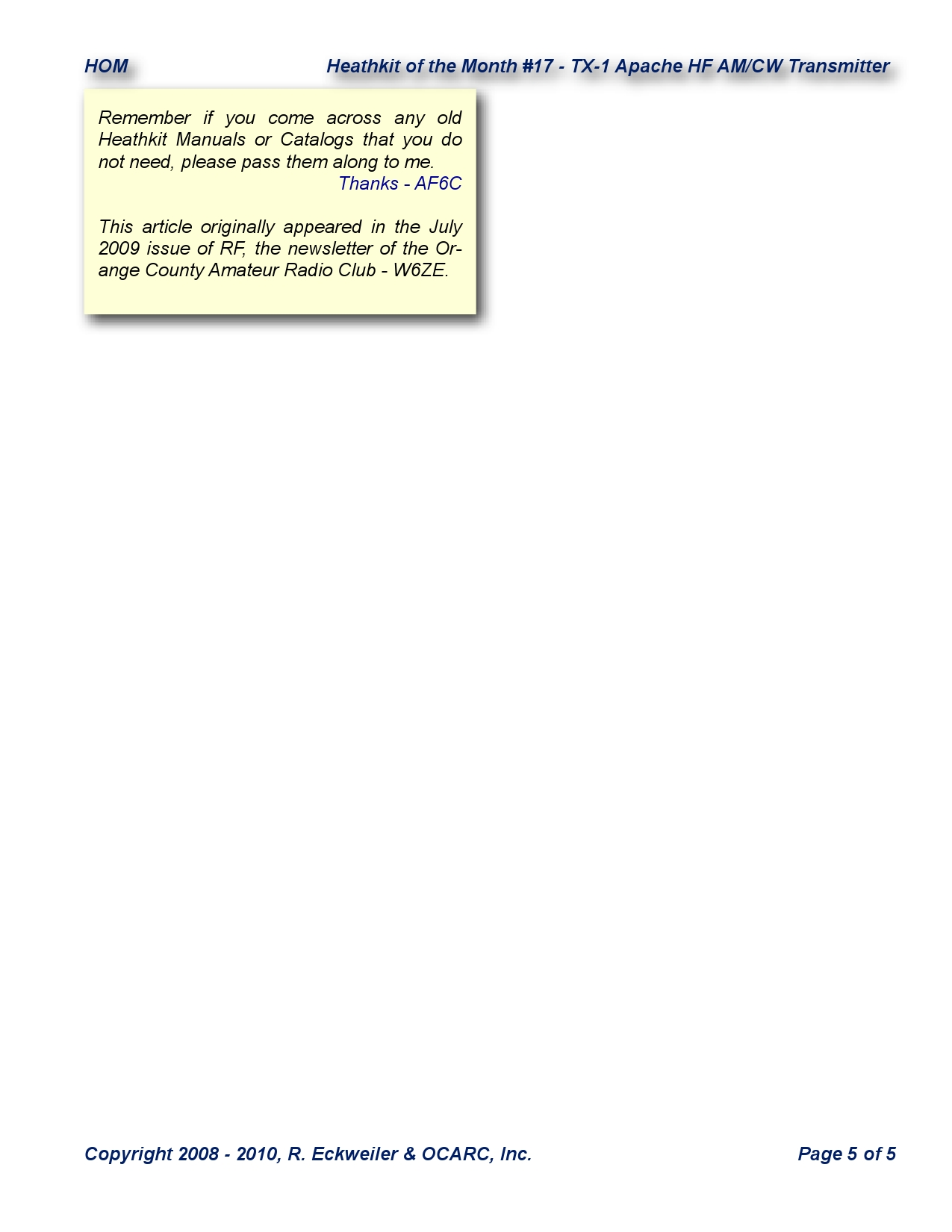

アメリカ製ハイパワー AM 送信機の資料 by JR1BPR 西野技術部長 【参考資料 その１】 昨日話した、Heathkit の TX-1 の回路図と概要を送付します。

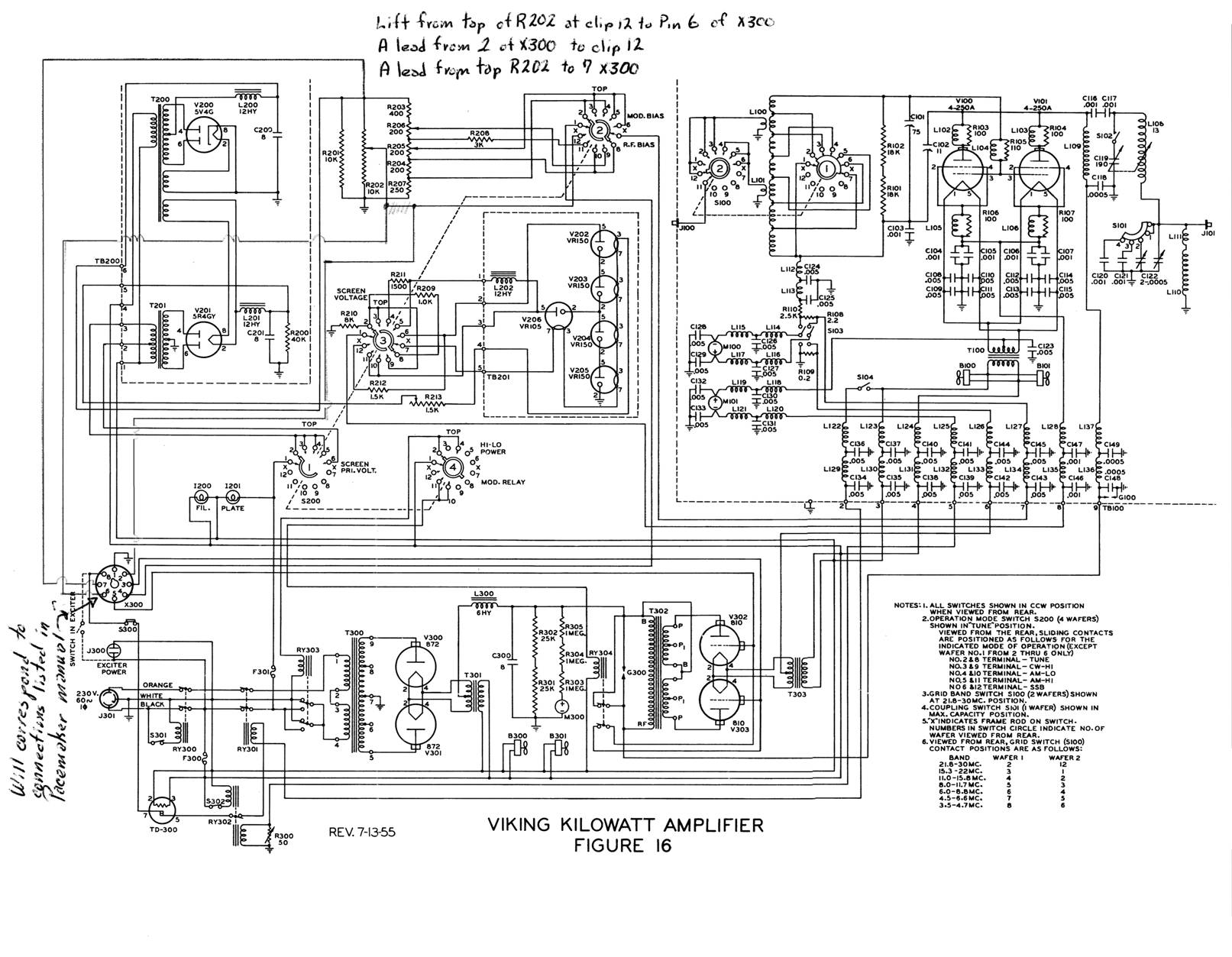

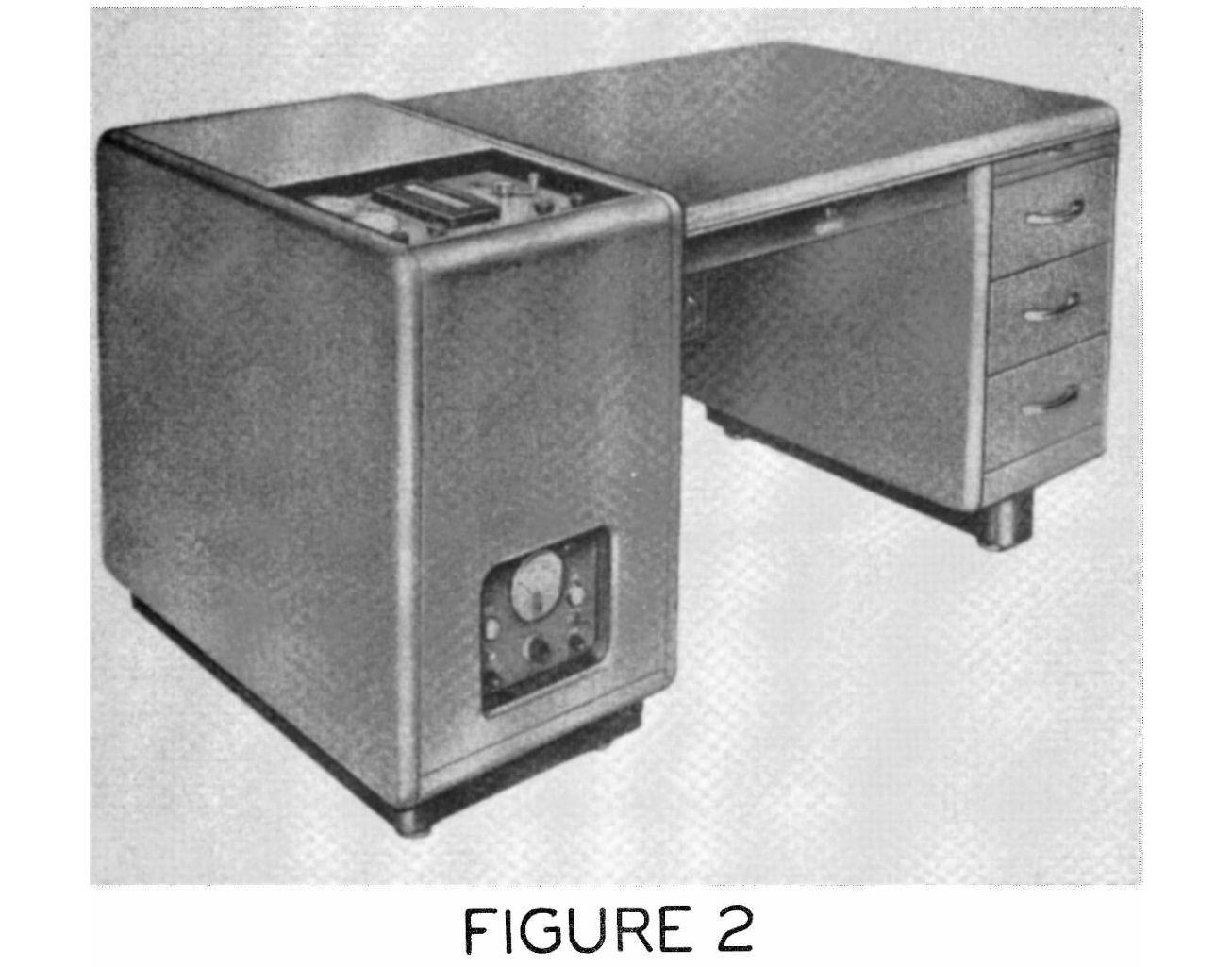

ファイナルの 6146 × 2 のグリッドの部分にモードスイッチがあり、CW と AM は、内部のドライブ（5763）から励振がかかり、SSB モードの時は、5763 の出力を SB-10（ PSN 方式 SSB エキサイターアダプタ）への出力となり、SB-10 からの出力が 6146 × 2 のグリッドへドライブされるようになっています。 この辺の所を、リレーでも使って AM 時に外部から入力できるようにすれば、加藤さんの方式と同じになります。 【参考資料 その２】 こちらは、ジョンソンの Desk Kilowat です。  こちらこそ加藤さんの方式と同じ考えでできています。 CW と SSB では、リニアアンプとして動作させ、AM の場合は、内蔵している 810 プッシュプルの変調回路でプレート・スクリーングリッド同時変調を行っています。 スクリーングリッドへは、直接変調出力は与えず、L202（12H）チョークコイルを挿入して、プレート電流の変化でスクリーングリッド上に静電誘導で発生する電圧で変調がかかる方式でやっています。 変調管 810 は、Johnson Ranger の変調器の二次側に DC バイアスを重畳してドライブするようにコネクタケーブルで接続されます。 モードは、AM-Low （入力300W）と AM-High （入力1kW）があるようでが・・・・ デスクサイドに組み込んだことが異なりますが吉田さんのシステムに非常に似た ものですよ。 【参考資料 その３】 現物は持っていませんが概要がわかるようにマニュアルから抜粋してこのようなものを作りましたので送ります。
 2017/09/04 de JR1KQU 加藤欣一 |
|
2代目TR1000 & オスカ－ブロック BS-1000 のレストア by JH1VRS 菅原裕彰OM JR1KQU 加藤様 今年のハムフェアはお天気が心配です。私は仕事の都合で行けるかどうか？てところです。シャ－シ－穴あけからの自作してないので古い機器をレストア・改造して遊んでます。

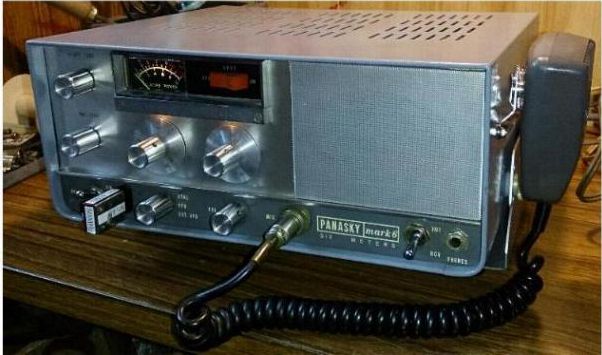

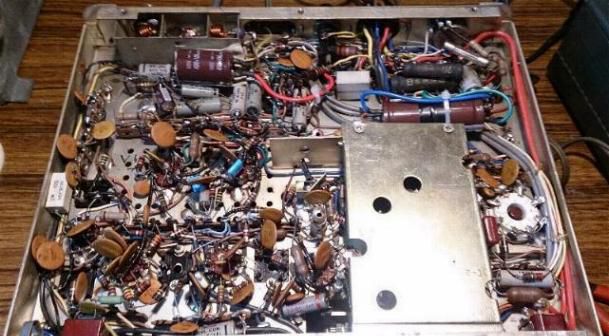

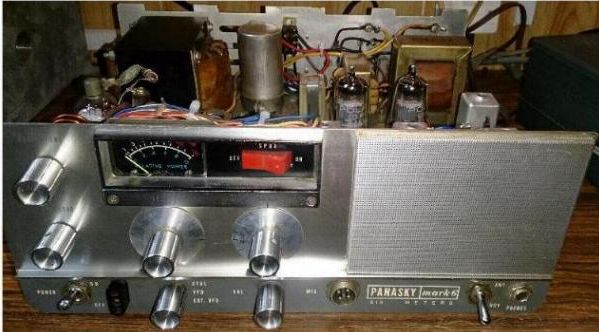

 6m AMでのラグチュウで使用しているパナスカイマーク６

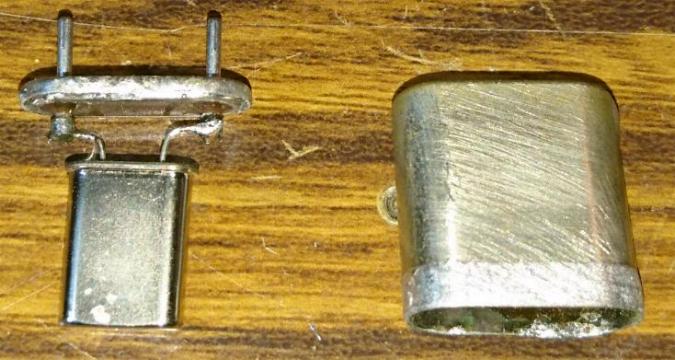

写真は50MHzのAM機器（現用機）ですが晩酌のツマミにして下さい。 TX88Dも現用機ですがやはラグチュウにはTR1000・パナスカイマ－ク6と6ｍトランシバ－も面白いですよ。 珍しいのはTR1000の専用みたいなBS-1000というS2001のリニアです。 オスカ－ブロック製。ハムセンタ－からもデザイン変えて販売していたみたいで、広告は私が初めて載ったコ－ルブックにありました。ちなみにヤフオクのリサイクルショップで落札、本体写真（中身なし）と説明は「BS-1000ジャンク」のみ。価格は私だけ入札で2K円。修復はSW・リレ－・ソケットの接触不良、パラドメ断線。その他トランシ－バ－用の電源が内臓されてるが全波整流のみのため秋月の定電圧キットを挿入。”虎千”でドライブして出力は10W。真空管交換してません。今のところラグチュウで使用してトラブルなし。

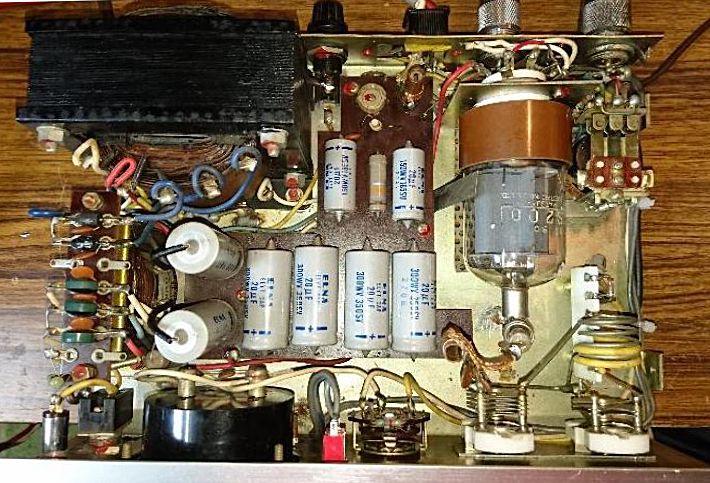

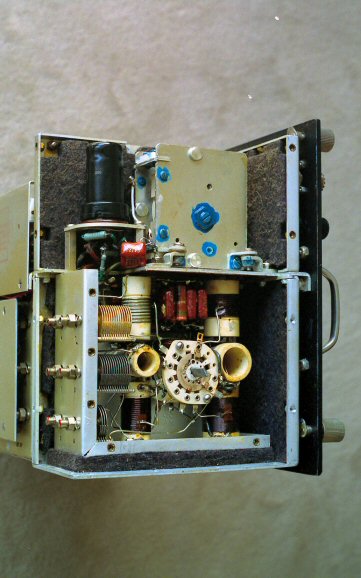

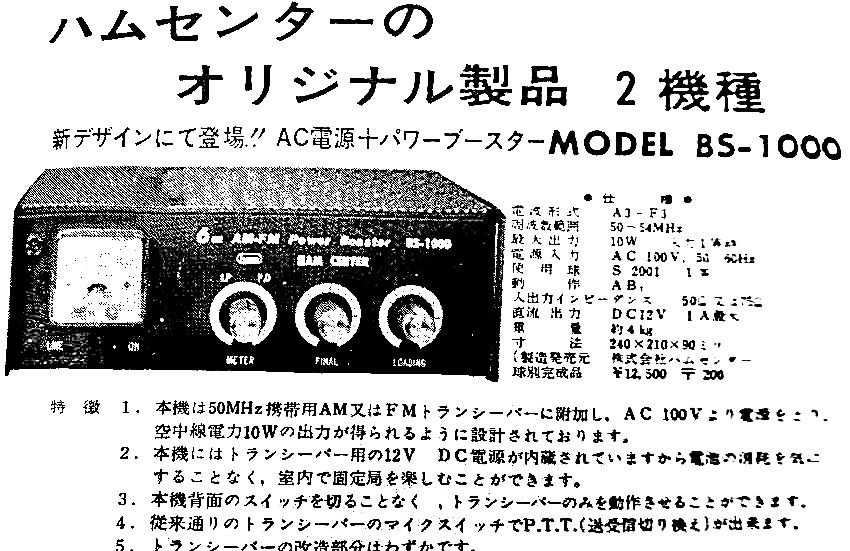

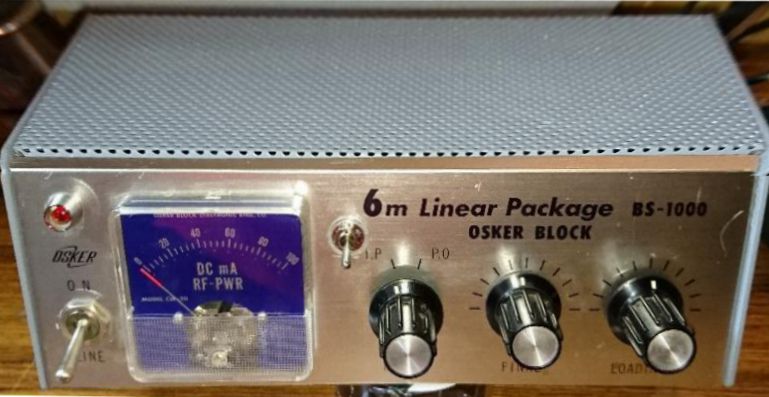

 オスカ－ブロック製リニアアンプ BS-1000 JH1VRS 菅原 2017/09/01 de JR1KQU 加藤欣一 |
|

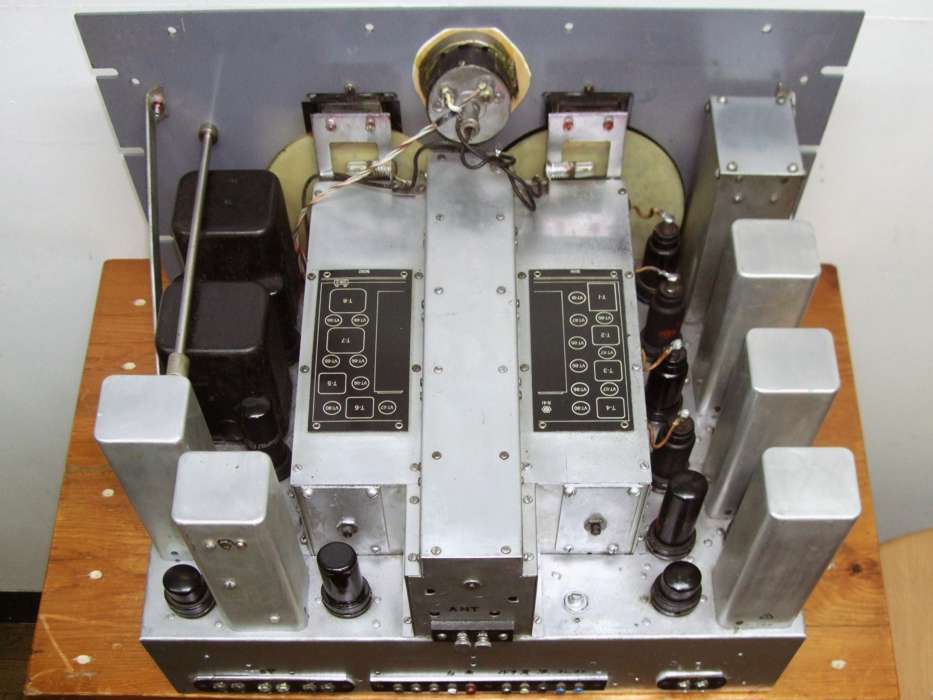

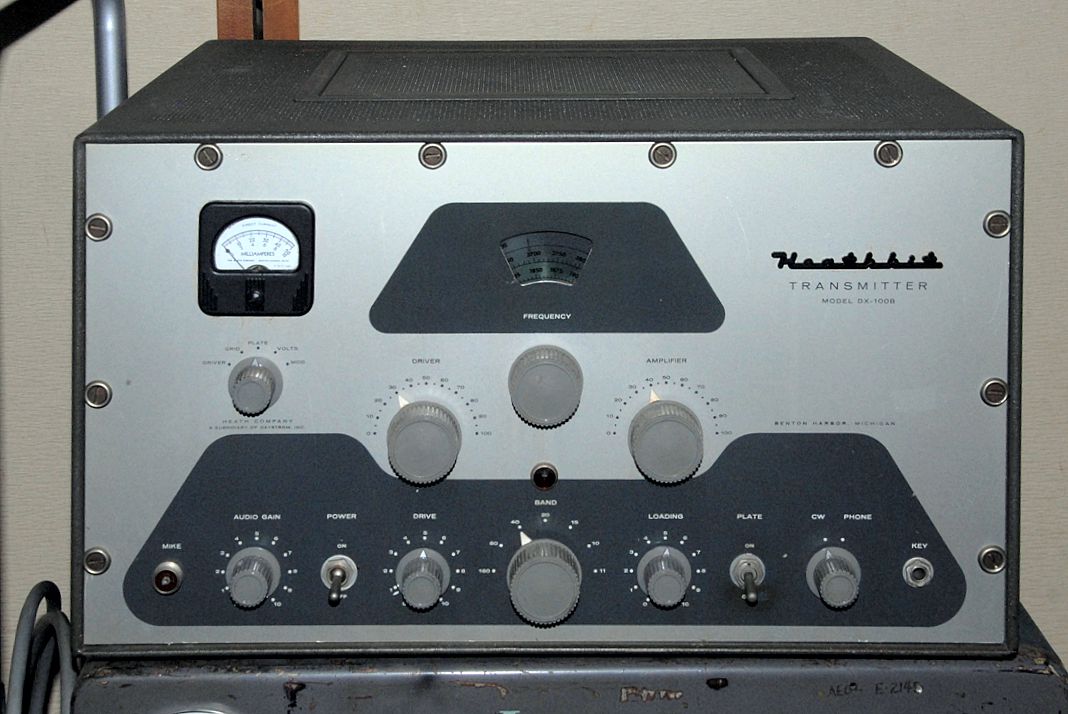

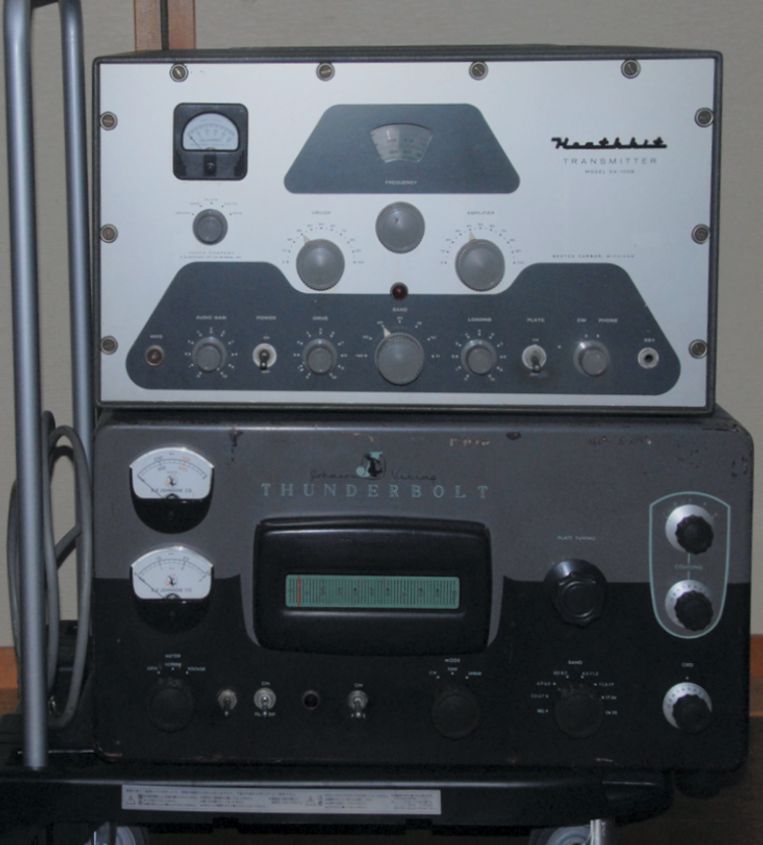

JR1BPR 西野様より、おたよりが届きました。 こんにちは 西野です。 レアな物品を調達しました。 新しい我が家の仲間になったHeathkitのDX-100Bです。 外観は意外ときれいです。 管球は抜かれて付いていませんが・・・ 中身はオリジナルかいじられているかは不明です。 今回も重量が３０ｋｇ以上ありそうです。
 ThunderBoltと並べてますが同等の大きさです。 TX-88D2台分よりも重いかもしれません。 ２台が重なっていますが、私の体重よりも大幅に超えています。 両方とも２階のシャックに運べなくてどうしようかな・・・・ DX-100Bは、オリジナル状態で動かしてみたいので管球を 調達する必要があります。 終段管は、６１４６×２本、ドライバは５７６３ 変調器は１６２５×２本、ドライバは１２BY7Aです。 １６２５の入手が難しそうです。 電源の整流管５R4もどうかな。 ダイオードに変更してもよいですが。 2016/07/11 de JR1KQU 加藤欣一 |
|

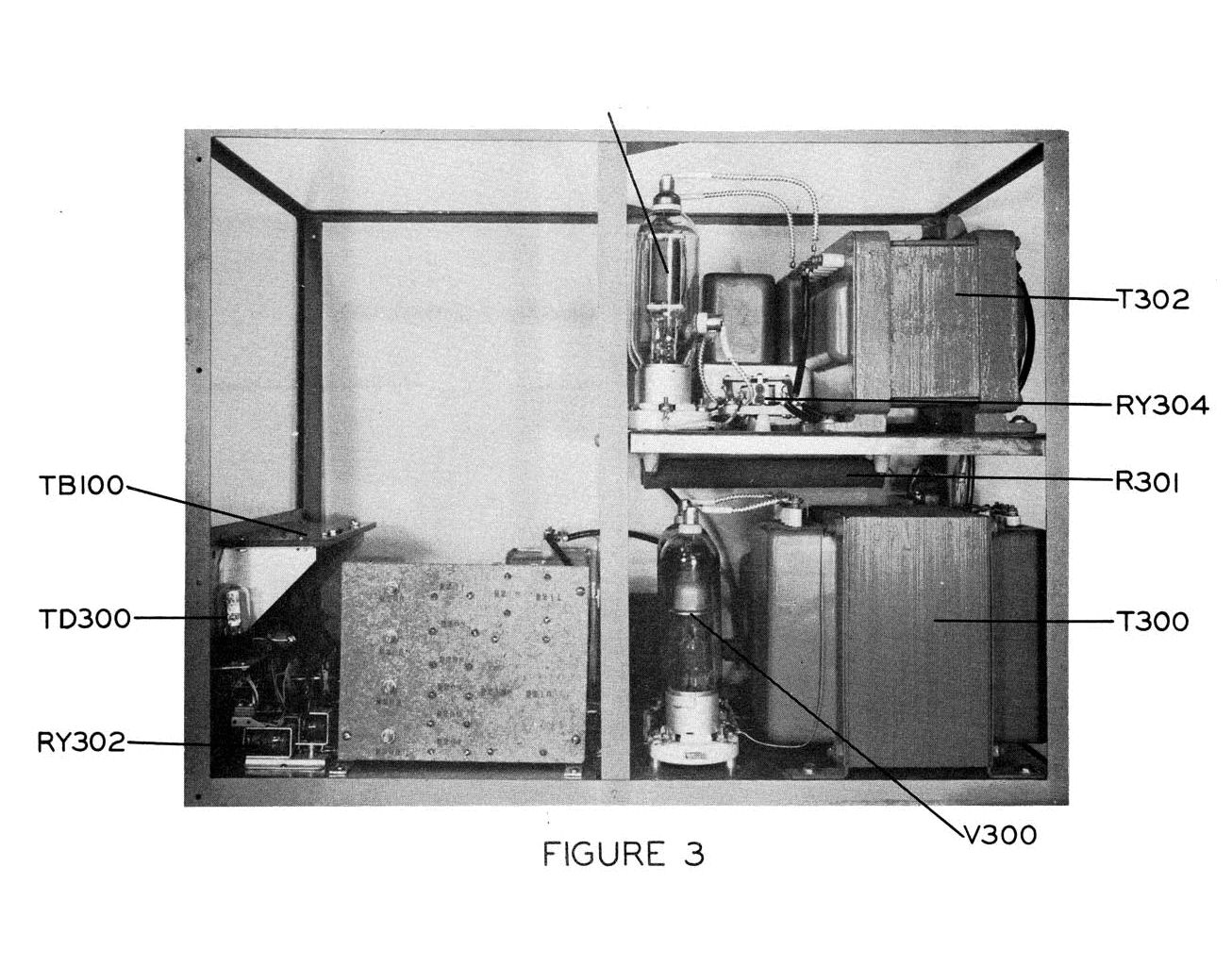

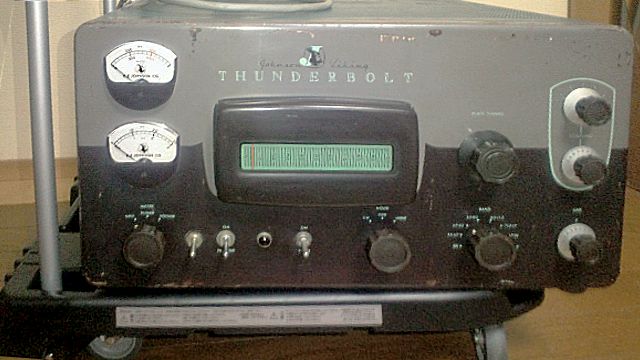

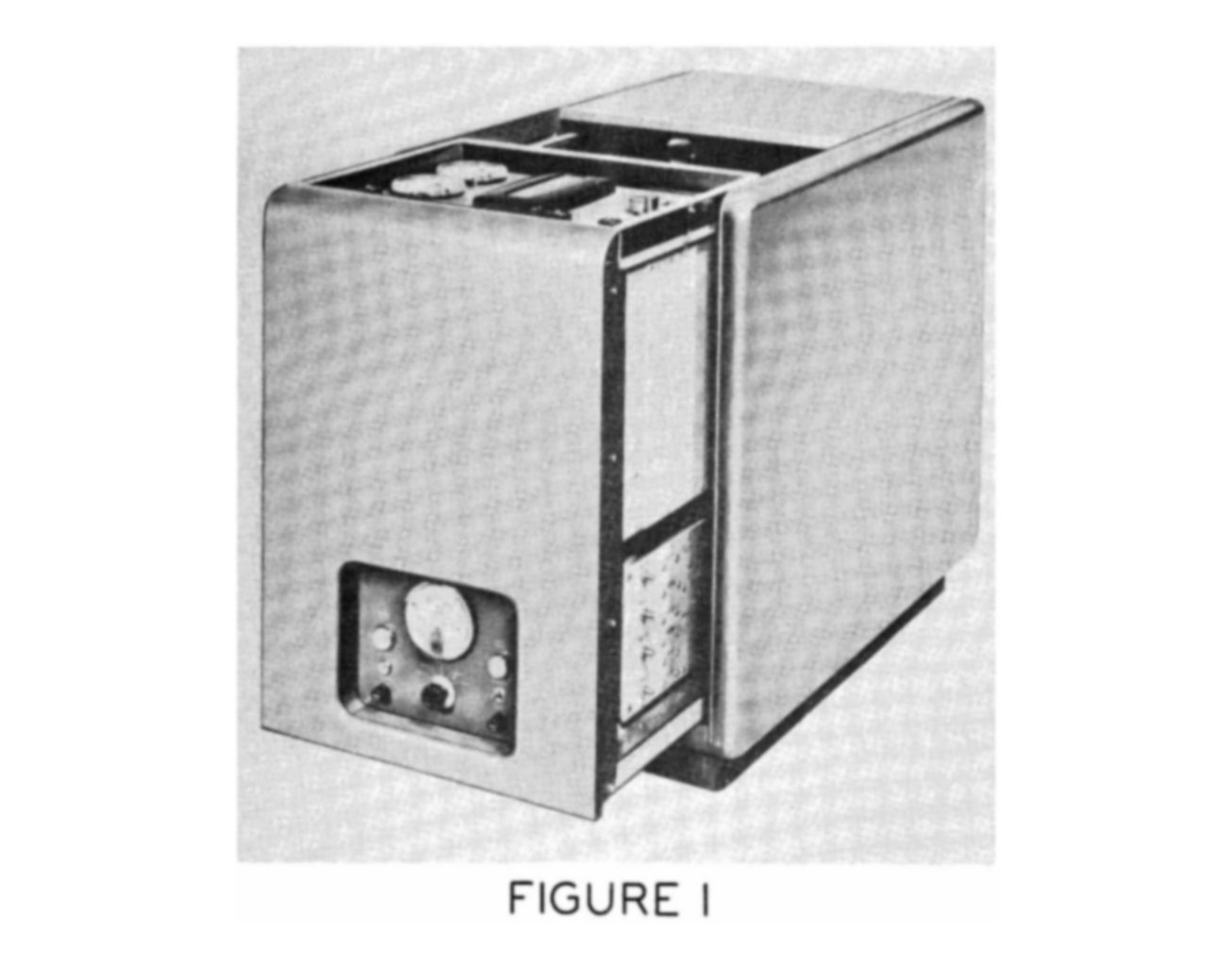

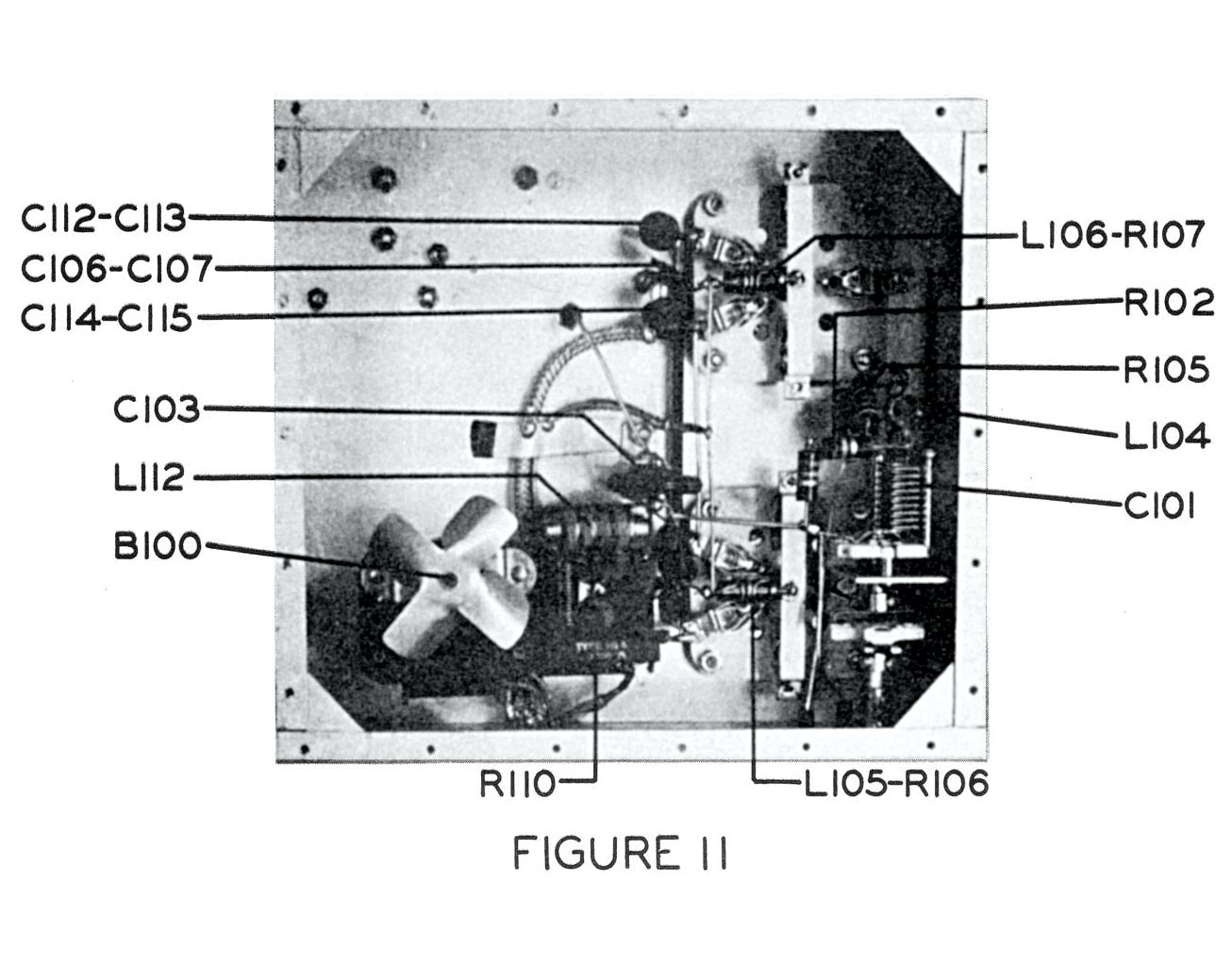

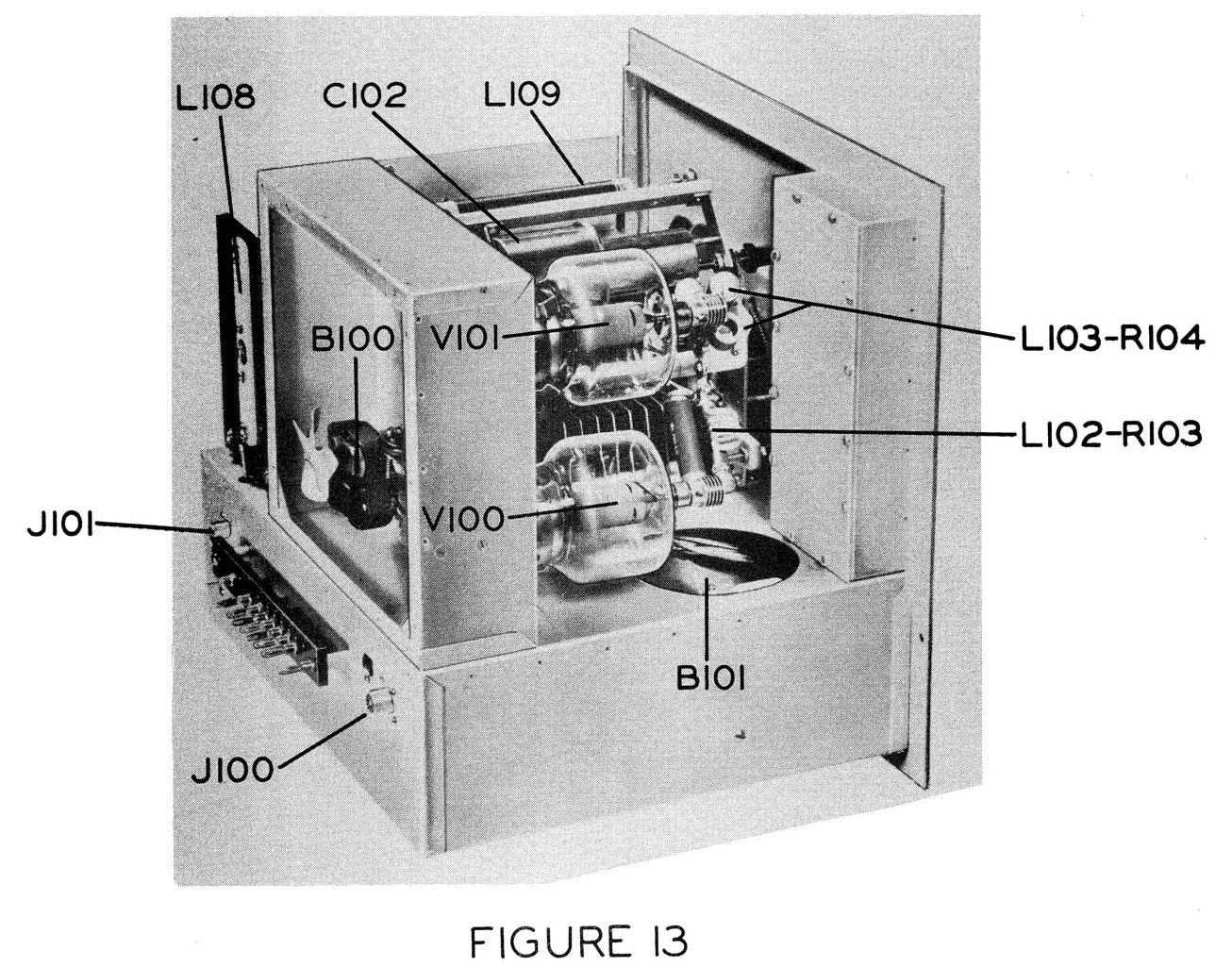

Viking Thunderbolt あれ？これ先週ヤフオクを賑わしてたリニアじゃん、西野さんが落札したとの事です。 こんなものを入手しました。  JR3XUH 吉田さんが欲しがりそうなものです。重量は54kg位あります。(ヒェ～！YLより重い、とてもお姫様だっこなんてできません) 入手元は、加藤さんの先輩(JA2IIN 中西さん)と親しい人のようです。 中身は、手を掛けなければなりませんが重量があるので覚悟してかからないといけない… 球は4-400A×2 水銀整流管 GKアンプで10～20Wドライブでフルパワーとの事です。バイキングは送信機もリニアもデザインが統一いいですね！バイキング サンダーボルト 名前もかっこいい。 2016/03/16 de JR1KQU 加藤欣一 |
|

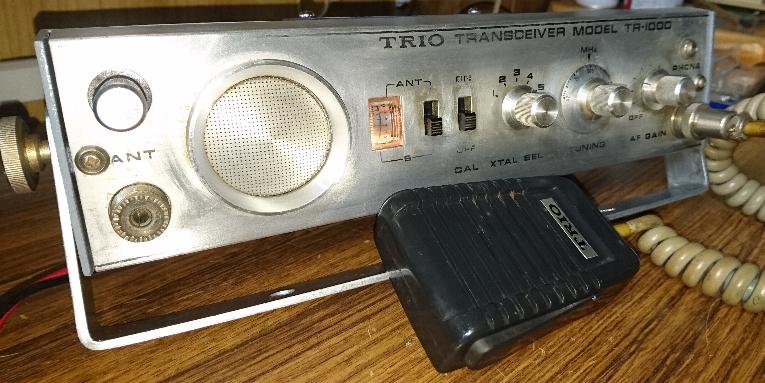

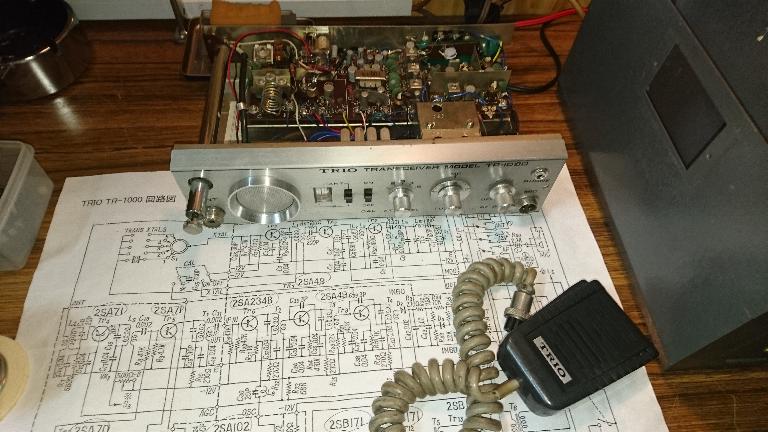

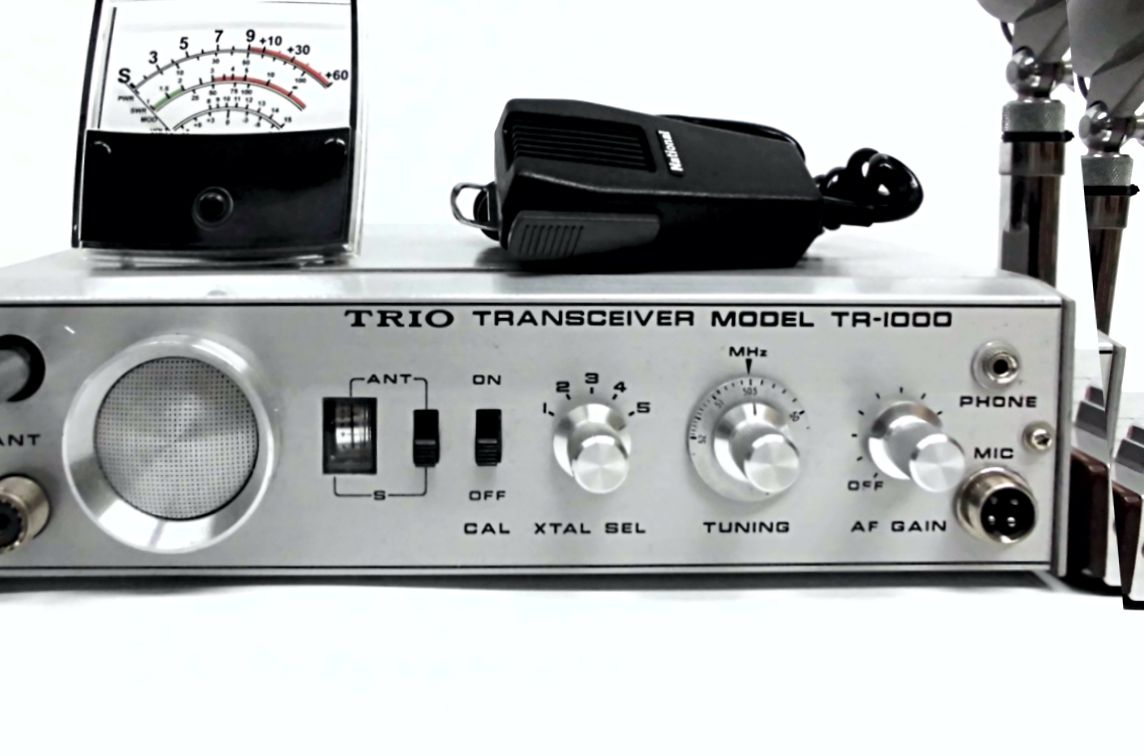

TR-1000いいですねー－JL1PSW 森谷さんより TR-1000の内部写真拝見しました。 掃除されたとの事ですが、埃なく新品同様。 ぴかちゅうランプ(うまい事いいますなぁ)と一緒に写ってる角形マイク、い～味出してます！ 古き良き時代のAMの声が聞こえてきそうな雰囲気です。 大木さんがワックスかけてピカピカに生き返らせた気持ちわかります。 (加藤註：ODGはこのトラセンで4台目だそうです。思い入れが強いんですなぁ、気合いが入ってます) イカサマアンテナ、いや、反則アンテナ、改め「くの一アンテナ」は７MHｚは70Ωで共振、3757もSWR1.7とは恐れ入りました。 目黒ジグザグアンテナに並び、新たなアンテナですね。 私は屋上にトラップ逆Vを上げた時は、2日かけても3757はSWRが2以下になりませんでした。 半分室内アンテナ、外側も車庫の金属屋根のそばにエレメントが接近、どこをどういじっても3900kHz SWR 5から動かなくなってしまい、アナライザーMFJ-259Bでいくら同調つまみ回してもダメで、もう、これまでかと、思ったり、いや、何とかバンド内に共振周波数持ってきたい。その一心で、こうなりゃもう運任せです。周りと一体化して調整しかないと、山勘もいいとこ、切ったり、足したり数回、いきなしバンド内に突入、思わず笑っちゃいました。大変でした。ですから、本当に使えるか、謎が残っています。 2015/11/01 de JR1KQU 加藤欣一 |
|

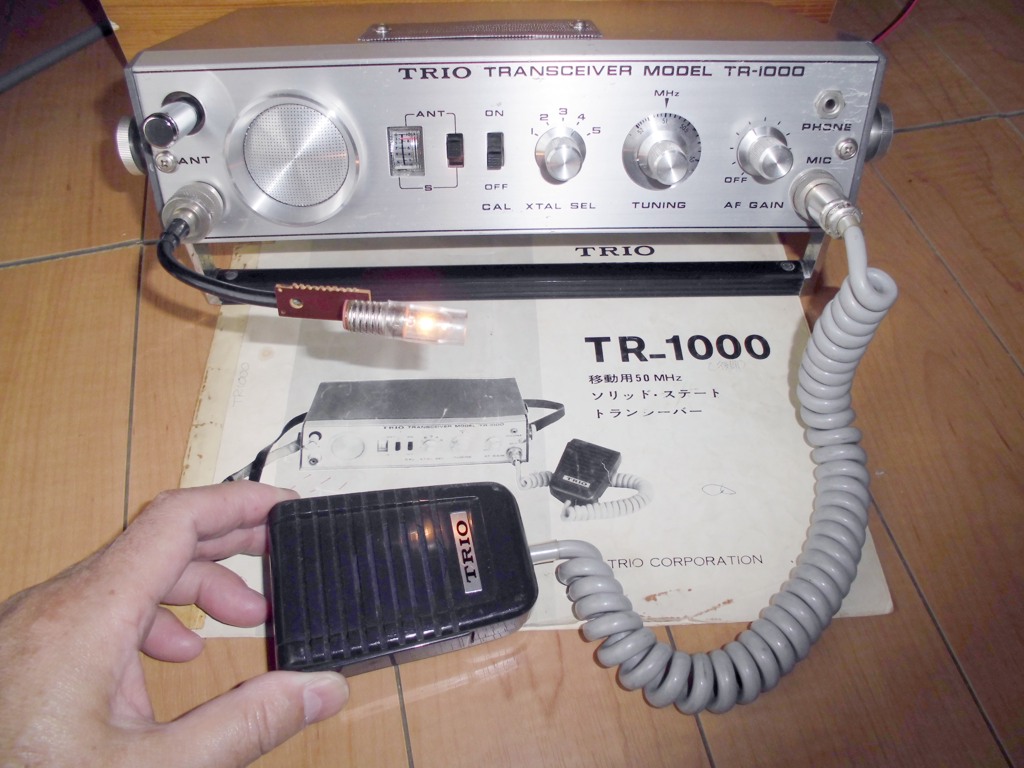

TR-1000   うわぁ、まるで新品同様、内部基板は埃ひとつついてない。ラジカセの取っ手ピタリサイズのものがたまたまあり取り付けてありました。マイクは当時の純正品、取説まで揃ってました。ダミー代わりの豆球をつなぎ送信してみると、ご覧の通り光ります！マイクに向かってしゃべると少し明るくなります。 元々、今年のハムフェアで見つけ衝動買いしたそうです。7195のAMトランシーバーに改造するつもりだったようですが、ODGの技術力では残念ながら無理でした。動かなかったので、基板裏の半田面を、こて先細くヤスリがけして注意深く半田あげしていったそうです。目が慣れてきたら配線の外れている箇所も見つかり、動くようになったとの事です。 実に綺麗なTR-1000でした！欲しくなりました。 2015/11/01 de JR1KQU 加藤欣一 |
|

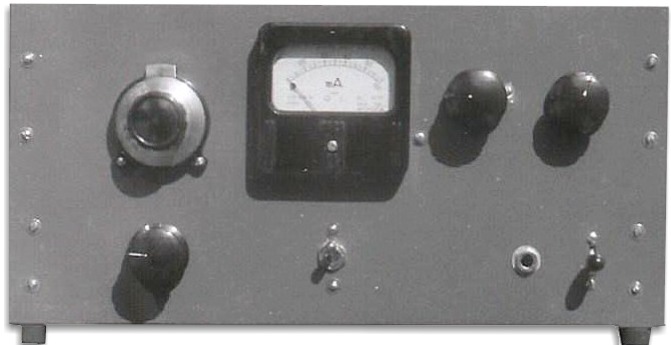

1969年製3.5MC AMトランシーバーの写真発見！  受信部は3球スーパーでした。バーニャダイアルは50m/mのもの使いましたので、それから推察するにパネルの大きさは35×17cm位だったと思います。 水晶はシャーシー上に載せてたんでしょうか？実にシンプルなデザインですなぁ！ 当時はローカル局も多く、この程度の簡単なトランシーバーで夜な夜なおしゃべりしてました。深夜12時から開局2時～3時位までやってました。BC-342改造のJA2IIN局は、よくラグチュウの合間にラーメンを夜食に作ってました。キャベツを刻む音がマイク通して聞こえ、お～今夜はキャベツ入りだなと。懐かしいですね。 写真がこれ一枚しかないので残念ですが、当時のレプリカを作ってみたくなりました。変調は、JA3KL 下原OMのやられている(レファレンスシフト変調)が、とても変調が深くFBなので、やってみたいと思います。下原様から回路図はすでに戴いてます。このトランシーバーはパネルの色が、ブルーだったような？なぜ、そんな色にしたのか？（単にホームセンターで安く売ってたからというJA1HU伊藤傳次郞氏と同じ理由では無かったことは確かだと思います．．．） ローカル局にもトランシーバー作りを盛んに勧めていたように思いますね。 2015/10/27 de JR1KQU 加藤欣一 |
|
ＢＣ３４２改 by KC8EOS/JA2IIN 中西さん AM電波聴くには、私の持ってる、BC-1004CやBC-342で聴くと実にいいものです。先日、JH1EAK 寺山さんも、BC-342のレストアが上手くゆき、AM電波聴くには最高ですねとのコメントです。 中西さんの力作ご覧下さい。 今例の３０年前の写真を探そうとＰＣの中のファイルを引っかき回していましたらＢＣ３４２改の写真が何枚も見つかりました。 実物は大分前に作ったものですが、まだ箱に入ったまま別宅に眠っています。ＨＩ ＢＣ３４２改というよりも主要部品を使って作り直した、という代物です。球はＭＴ管、回路はオリジナルとは全く異なります。感度安定度は申し分ありません。上限の周波数でも超安定です。 回路は１０球、高２中２です。 １８ｃｍＸ１８ｃｍくらいのスペースに球６本（実際は複合管があるので９本分）分、つまりＲＦ以外の全部の回路を配線するので、結構大変でした。 それと局発のコイルパックを視て頂くとわかるとおり、これが安定度の秘密です。ここだけはオリジナルで少ししかいじっていません。 製造は１９４２年（昭和１７年）で、ケースパネル他は全てペイントを落として、再塗装してあります。 八重洲のリニア（ＦＬ２１００Ｂ）より重いです。 ＢＣ３４２の上に乗っているのはクリコンです。これで２１，２８ＭＨＺを受けます。３ＭＨＺに落としていますがちょっとゲインオーバー気味だったように記憶しています。 このＲＸ，マンションの方に持ってきたいのですが、もう置く場所がありません、、、。 ご参考です。     ＤＥ ＪＡ２ＩＩＮ／中西 2015/10/21 de JR1KQU 加藤欣一 |
|
9R-59Dのレストアの勘所 皆さん古い受信機レストアされて、実用機にされてるので、自分も、初めて、高1中2 あまり、余計な事考えずに、幸いな事に、資料は沢山ありますので、原型通りの回路で、作ってみようと、思いつくまま、分解洗剤つけ水洗いから始めました。 いつもそう思うんですが、分解水洗いせず、悪い所だけを探して修理、病院スタイルのレストアは、どうもしょうに合いません。長年の積もった埃を取り去っても、埃臭いにおいが、どうも生理的に苦手でありまして、レストアするなら、全部分解、パーツ一つずつ、汚れ取り去って、綺麗にしてからでないと、ダメなんです。結果、掃除だけで疲れ果ててしまい、それっきりになるパターンがいつもなのですが、今回は張り切っております。 すでに、塗装は完了、トランスは黒光しており、ケースも、内部まで綺麗に、シャーシをメッキかけたい衝動にかられますが、抑えて、IFT T-11とBFOコイルはスーパーの心臓部ですから、アルミニウム・ポリッシュで、鏡面仕上げになってます。顔が映ります。こだわりのレストアです。 外見にはこだわるんですが、今回は、心して中身も渇入れようと、只今、JO1ODG局の9R-59Dのレストア中の三浦さん、JA1UDY/2局に、勘所、ご教授いただきました。 バリコンのクッションはゴムブッシュしかないと思います。 無しだとハウリングを起こしたり振動でFズレしたりしますので必ず必要です。 コイルの水洗いは厳禁です。 それでなくともQが下がって感度が低下してます。(コイルはまだ、水洗い前でした！ほっ。)今直してる59DもDバンドが相当低下してます。Bバンドもです。7Mは抵抗変えてからゲインが上がり、メーター回路も乗数変えてからバンバン振れるようになりました。 ボリュームは交換された方が良いです。59Dは500kΩが800kΩになっており、絞っても0にならず、3KΩ位あるので音が消えず小さく音が出てます。 またRFボリュームはいっぱい回しても300Ω位あるので0にならずゲインが下がってしまいます。 交換したいのですが、Cカーブのうえ時計方向いっぱい回してつまり最大ゲインにするとキャリブレのスイッチが入る仕組みの為特注品だったので秋葉原と言えども売ってません。多分当時でも売ってなかったと思います。 電源スイッチ付きボリュームならばいろいろあったですがいっぱい回してスイッチオンは特殊な使い方だからなー。おまけにCカーブだし。引っ張ってオンのボリューム見つけましたが、音声用のAカーブのため、ゲイン最大の所でいきなり大きくなったり小さくなったりで使いづらく、使用できません。それとボリュームのシャフトの長さも関係してます。今風のボリュームはシャフトが短めで59Dのつまみにはネジ位置が合いません。長めのシャフトにしないと。またシャフトが半月軸だったり色々苦労します。S付きボリュームがダメならば穴開けてスイッチ別に付け加えれば良いのですが、形が悪くなるしバランスも崩れてしまいますので開けたくありません。かといってRFボリュームそのままだといっぱい回しても0にならず300Ωもあってはボリューム下げてるのと同じで、ゲイン不足は解消されません。 スペシャルバージョンにするには何をしたらよいか思案中です。59D使用されてる方沢山おられるので、皆さんと同じじゃあつまらないし、かといって予算も限られてるし、…………。まあ楽しみにしていて下さい。さすが～と言われるような物作りたいですね。 いやいや、VR１つでも、こんなに色々影響があるとは、アキバでも入手不可能パーツは、古いものを再利用する必要もありですね。そういや、ハリクラSX-101Aレストアのとき、五本木先輩が、VRは全部ガリガリΩだったのを、VR分解して、カーボン入れ直しして、スムーズにゆくようにしたんですからと、言われてましたな。フムフム。 レストアを極めるのは奥が深いですなぁ。 2014/09/27 de JR1KQU 加藤欣一 |
|
受信機（ハリクラフター SX-101A）のレストアについて 五本木さんの言われる、「ハリクラは、顔のデザインがいいので、皆さん欲しがり、手出すんだが、まぁ～メンドクサイ受信機なのよ！大体みんな、最後は手離しちゃうんだから。」と、言われてる意味合いが、昨日良く解りました。 ダイアルカバー外し、針をセット、もどすと合わない？3回位やり直した。もうこれでいいだろうと思った矢先、ダイアルがどこかでロック回らなくなってしまい、また、カバーあけいじくってるうち、勝手に動きだし？？！ その次はいきなし50kc周波数が勝手に動きだす。訳が解らなく？？そのうち、五本木さんが、こりゃ、局発の12BY7Aがいかれたぞ！と、ストックがあったので、差し替え、これで正常、周波数、動かなくなり、JA1HUさんたちのQSO暫く聞いて、うん！これなら大丈夫だと、最後の針合わせ。(大体、局発に12BY7Aなんか使いますか？しかも、コンセントがつながってる間、365日、12BY7Aには、電源入りっぱなしです。あとは、コイルパックの側に、半田こてのヒーターが？？寒冷地仕様だったのか、これも電源入りっぱなしです。) これねぇ、加藤さん、もし、糸切ってしまったら、もう修復無理だからね！確かに、糸の掛け方が、謎解き無理。(9R-59等と比べ、実に、解りにくい。)3回位やって、また、五本木さんが完璧目指し、14MHzバンドもやるか！とSWが入りそうになったので、抑えてもらって、もう、この辺で、終了としましょうと、強制終了！ コイルパックは、9R-59相当の細いもので、トリマーのバネがいうこと聞かなくなると、もう始末に終えないとの話。その点、軍用のBC-779は小容量のVCでやってるから、やっぱ軍用は違いますよね、との話です。そりゃ、戦争で命かけてるのに、聞こえませんでしたでは、役にたちませんから。 まぁ、これで、あとは、ストレス与えることなく、騙し騙し使ってもらえば、大丈夫しばらくは、聞こえると思うが、なにぶん、40年たってるので、承知してもらって使うしかないだろう。 これが、昨日の顛末記です。 プロダクト検波で、SSBは柔らかい音で綺麗に聞こえ、顔は、デザインがとても良く、五本木先輩曰く、「美人さんは、下手に手だすと怖いですよ！」の意味合いがよ～く解りました。美しい薔薇には棘がある、ってとこですかね。 ヤフオクで、お姿みると、お～、部屋のインテリアにもいいなぁと、ツイツイ、手が出ちゃいますが、まぁ、重いし、30kgはあります。場所は食うし、やっぱり、9R-59辺りの8kgクラスがいいんではないかと思いますね。 ちょうど、ハリクラフター入手から一年たち、動くようになりましたので、嫁入りです。 2014/09/11 de JR1KQU 加藤欣一 |
|

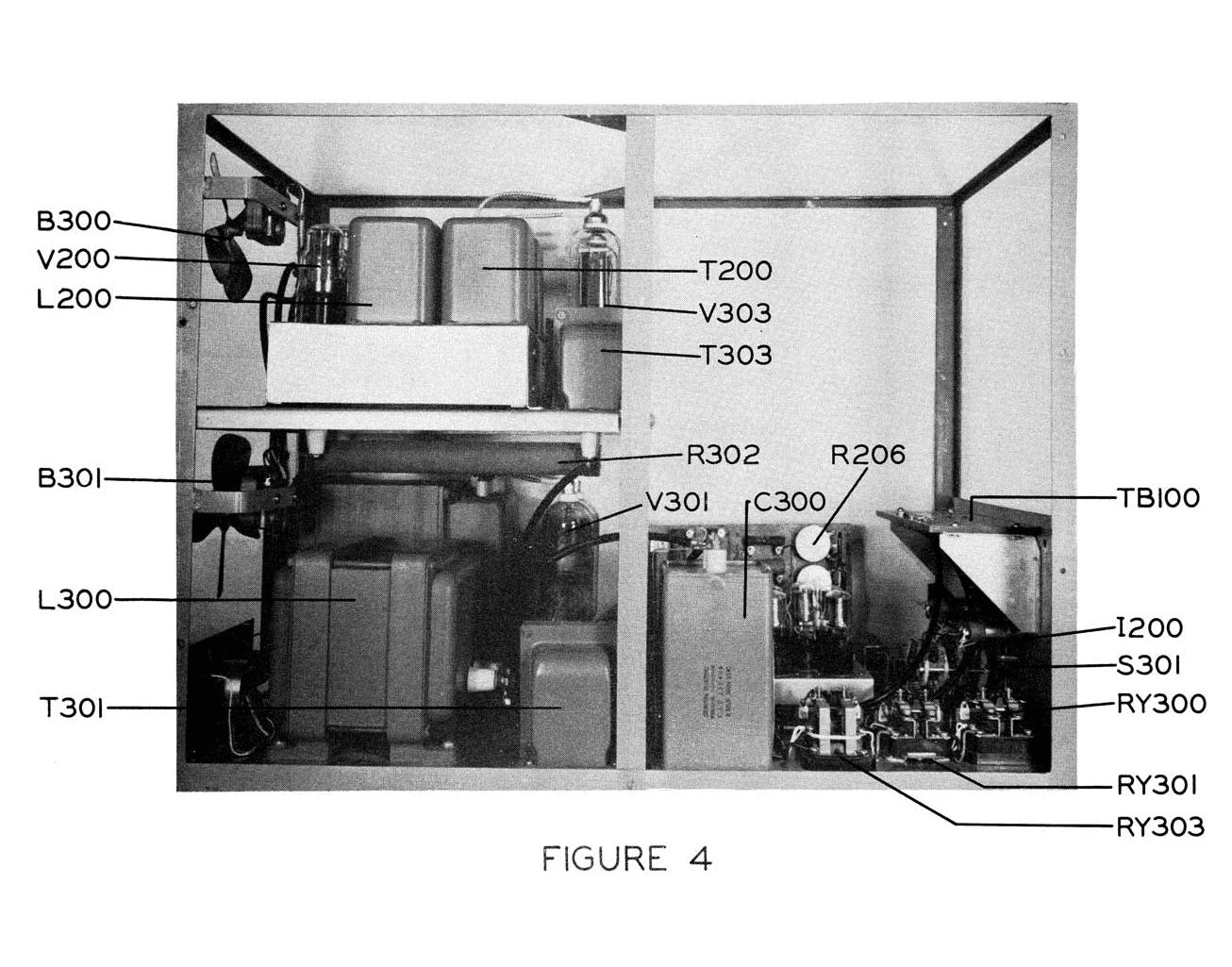

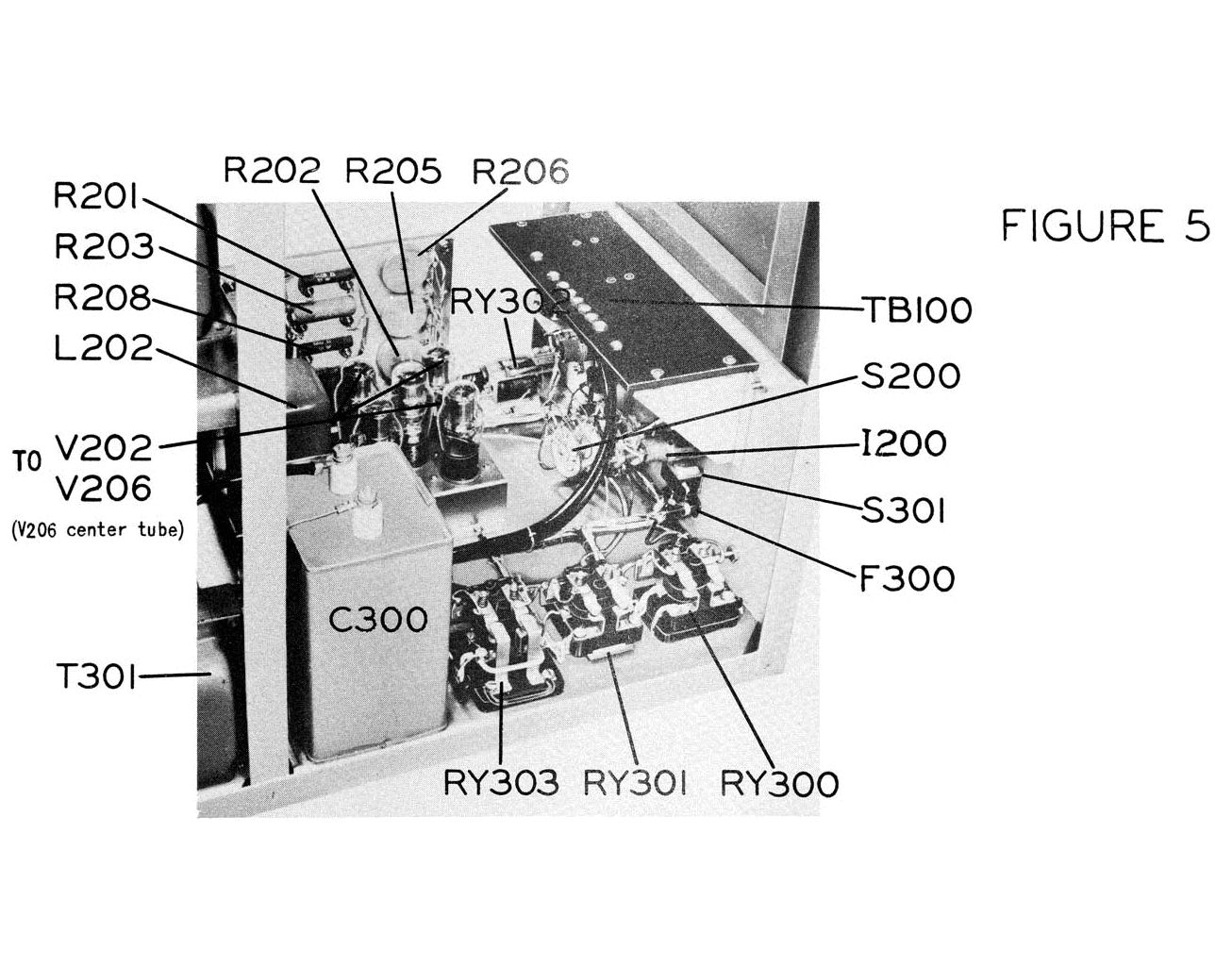

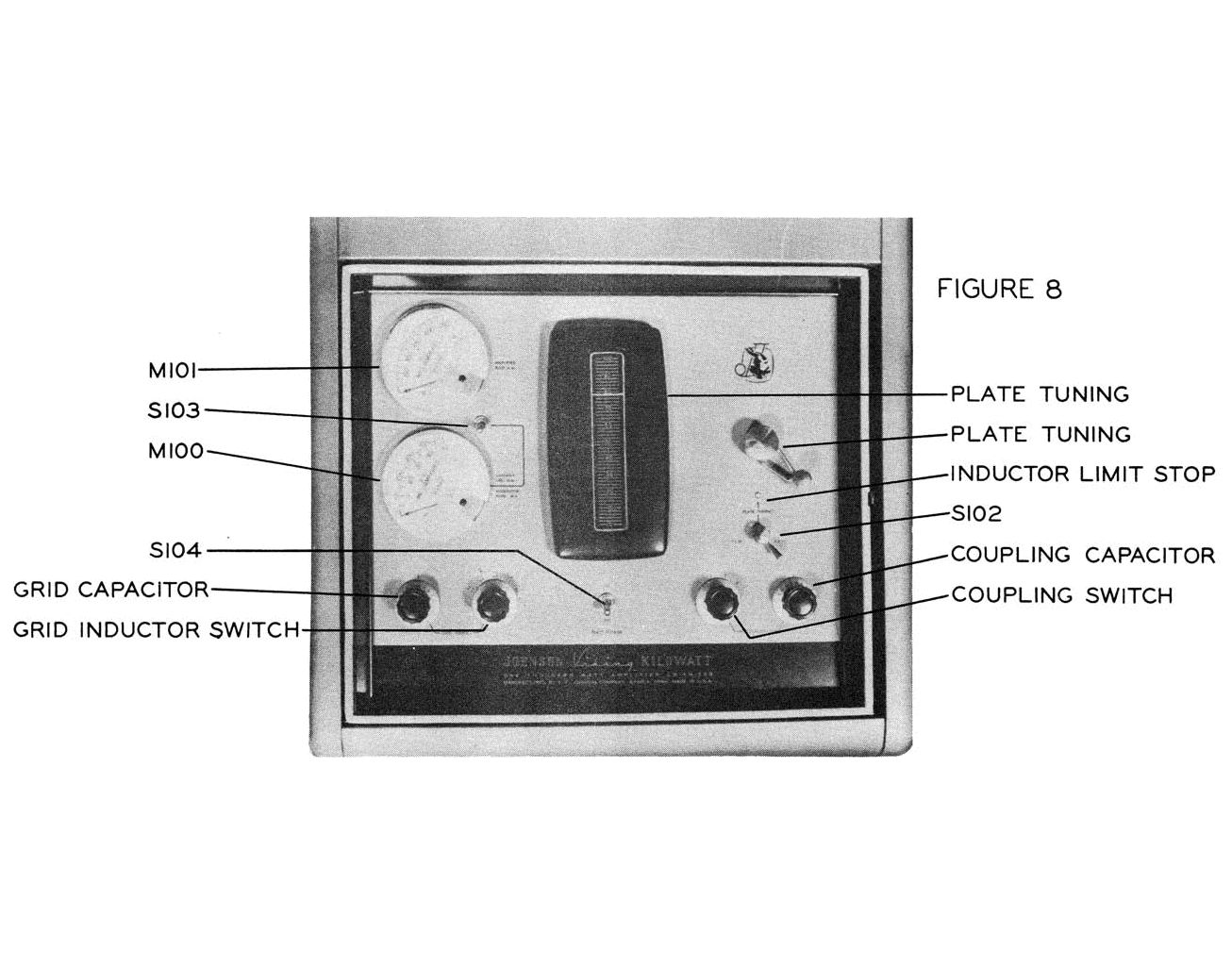

JA4CJ 大森OMバイキングでQRV！
これでバイキングのオーナー4人になります。年齢は関係ないですね。 大技術 OM が、その腕前を眠らせておくのは勿体無いですよ！我々、後輩の為、趣味の王様と言われた時代を再来させるべく、大いに腕を奮っていただきたいと思います。 へっぽこ技術の私も大森先輩の話を聞いて、俄然、力コブがでてきました。大いに、King of HOBBY 目指して楽しみましょう。 2014/04/19 de JR1KQU 加藤欣一 |
|
JP2GMR 原OM、TX88A 抜け殻利用の送信機の試験送信、完了 コンセプト
ラインナップ 送信部 6AG7 6AG7 4D32変調器 6SJ7 6SN7 6SN7 6CA7PP2013/10/24 スタート。シャーシ加工は鉄なので、捻りハチマキで気合いを入れて作業。 最終動作テストで60W出力まで上がった。 高圧電源のレギュレーションが悪いのか、Ep が 500V に下がる。昔、東京の都電は 600V で走っていたのかな？今も同じだと思うが、ポパイにはほうれん草ならぬ、DC600V 食べさせねば力コブとはいかないようで、あります。( TX-88A POPEYE ポパイは KQU が OM の承諾もなく勝手に命名しましたので、モデル名は変更あるやも)   :  写真説明（左から） TX-88A ポパイの容姿、生まれた時の清らかな容姿を目指しました。 上面から見たポパイの肉体美 ファイナルと変調管の力強さを強調しました。側面から見た電源、変調トランスの力強さを強調仰向けになったポパイの健康体去年、10/24 より始まり、とても楽しい時間と思い出と、4B20 ちゃんの弟が誕生致しました。 今後はコンセプトに一層近づく為に、更なる成長、そして、出力切り替えを実現すべくGOOD MAN RADIOに育ててゆくのが楽しみです。 2014/4/FB日 JP2GMR
2014/04/17 de JR1KQU 加藤欣一 |
|

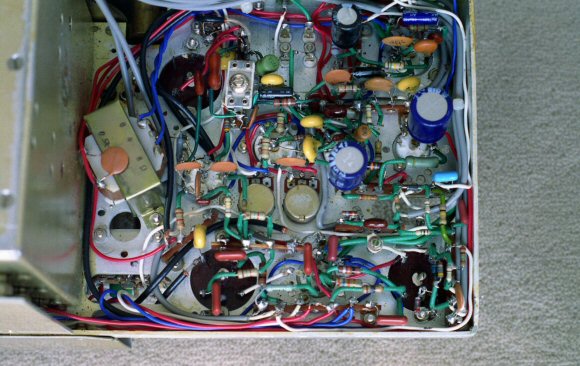

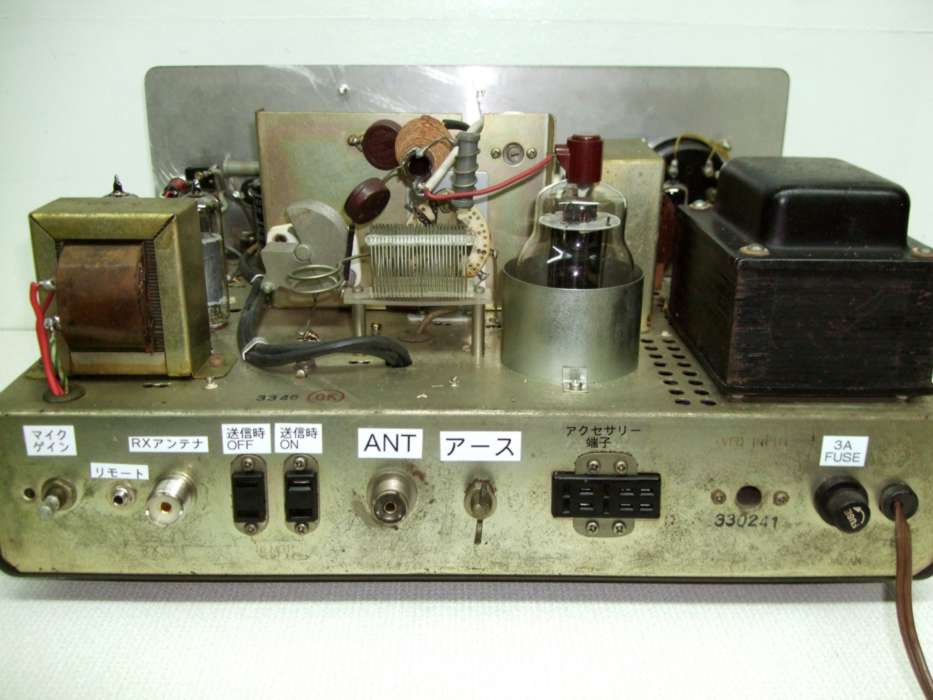

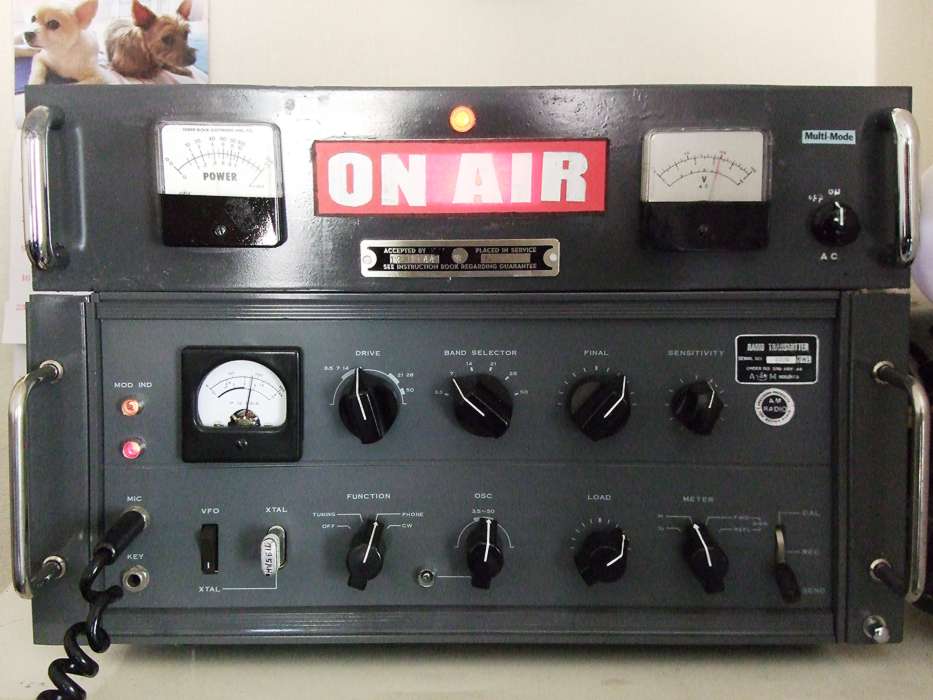

TX-88A オーダーメイドレストア  私は東京出てきた頃、88Aを手に入れ28や21メガで遊んでいました。 今回レストアされた88Aは、操作性を改良、スタンバイがシーメンスキー、PTT、フットスイッチいずれも使えるように。また、スタンバイ回路増設され、リニアも連動できるようになっています。7メガで15W出ますからリニアつなぐと、かなり絞って使用しないと180W位楽に出てしまいます。 動作は極めて安定、正常で、昔アキバで\300で売っていた 3cm 丸型のクリスタルマイクを、タカチの￥100 の小さいプラケースに入れ、PTT を取り付けた自作マイクでもって、綺麗に変調かかりました。
当時のラインナップでAMコーナー作って遊ぶと最高でしょうね。 これくらい程度良好のもので3.7～50メガまで完璧に動作する88Aなら、誰もが欲しくなります。レストア完璧にできるOMさんは羨ましい限りです。 私の作る送信機は、一時働いたかと思うと、夕方にはおかしい？昨日はローカル局のJL1PSW森谷さんに、オシロ持参していただいて、二人して不具合箇所捜索するも、解らず、また煙が！あ～ぁ、訳解らず。 こんな事の繰り返しですが、まぁ、めげずに休みごとに手をいれればいつかは！と。 2014/04/07 de JR1KQU 加藤欣一 |
|

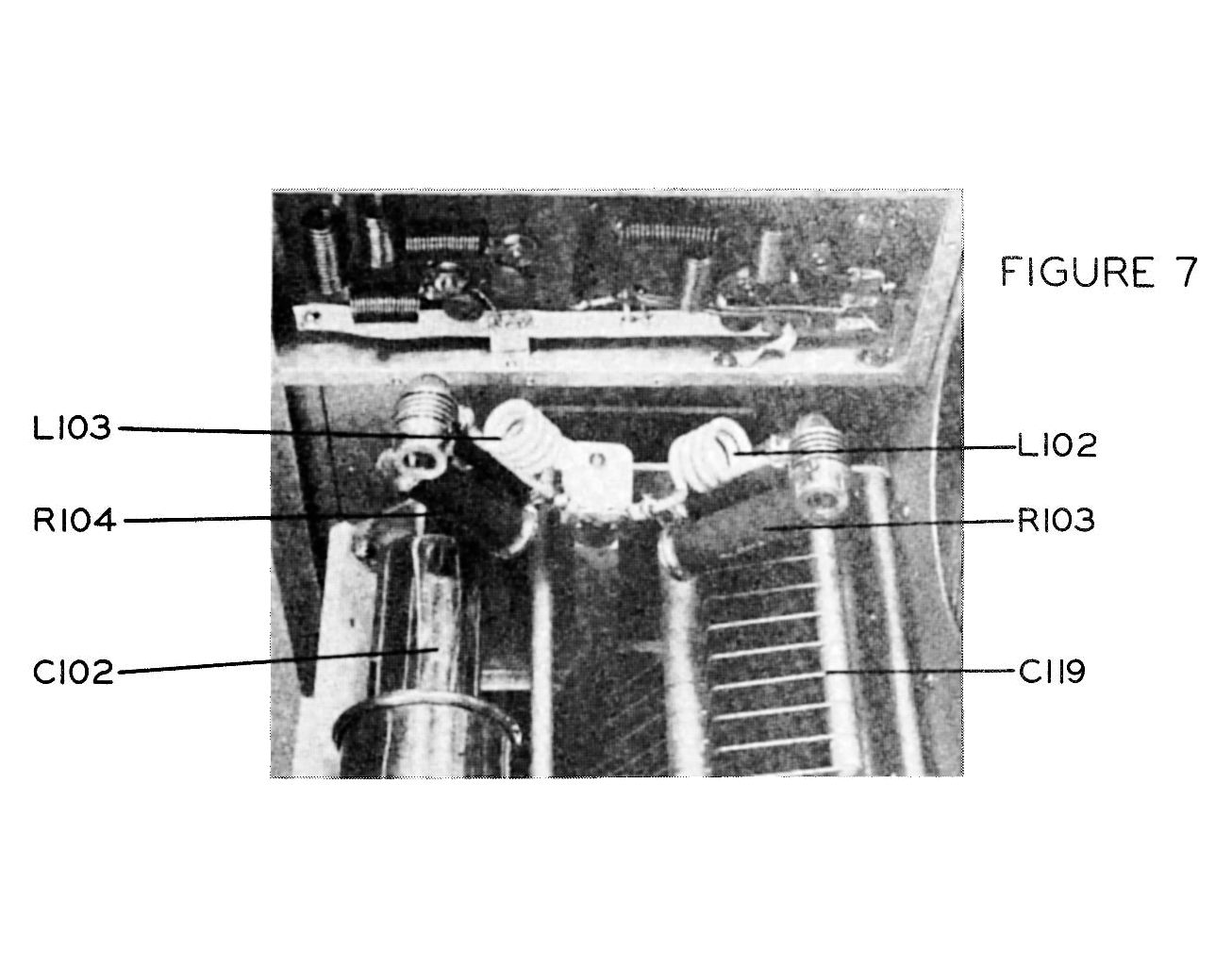

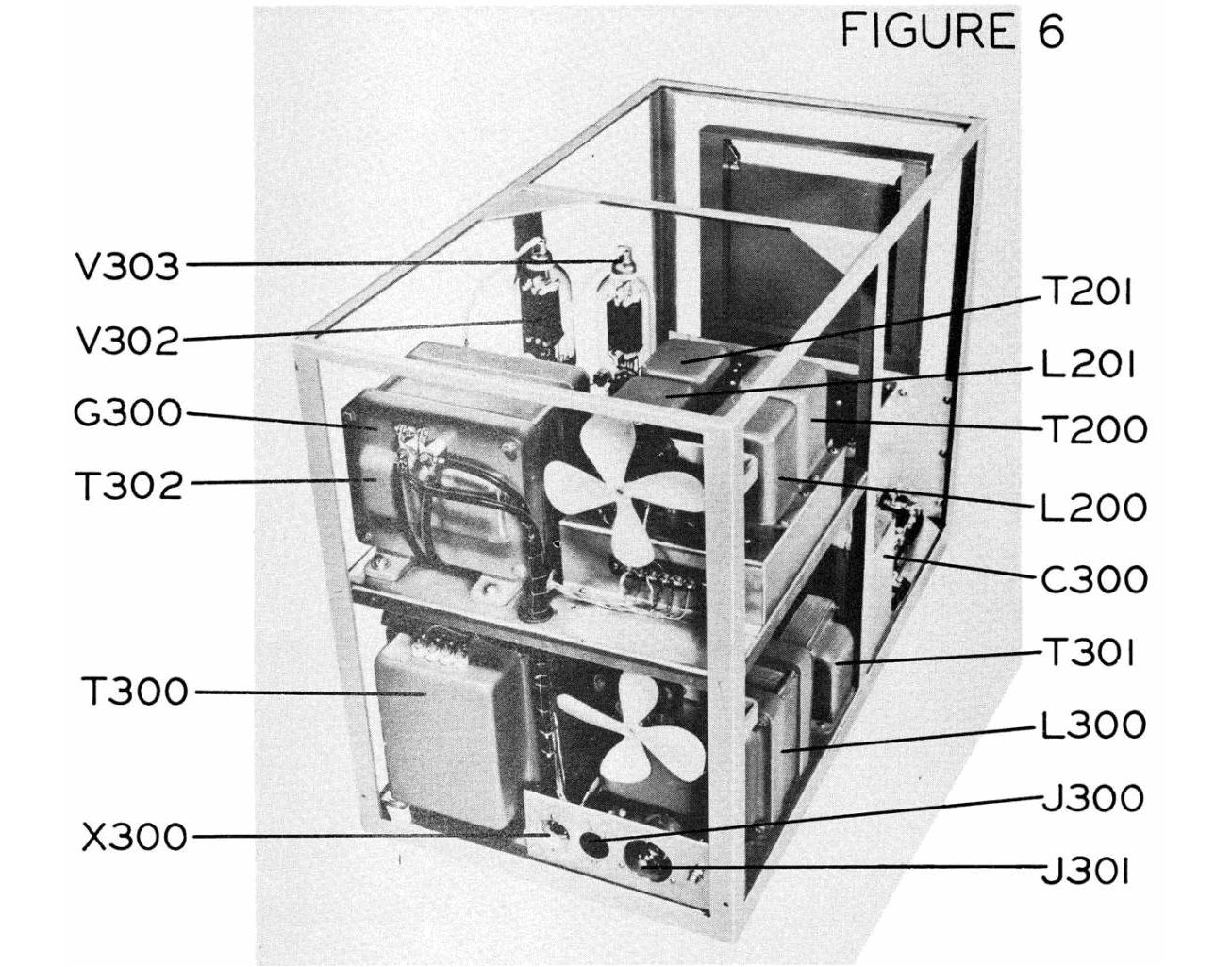

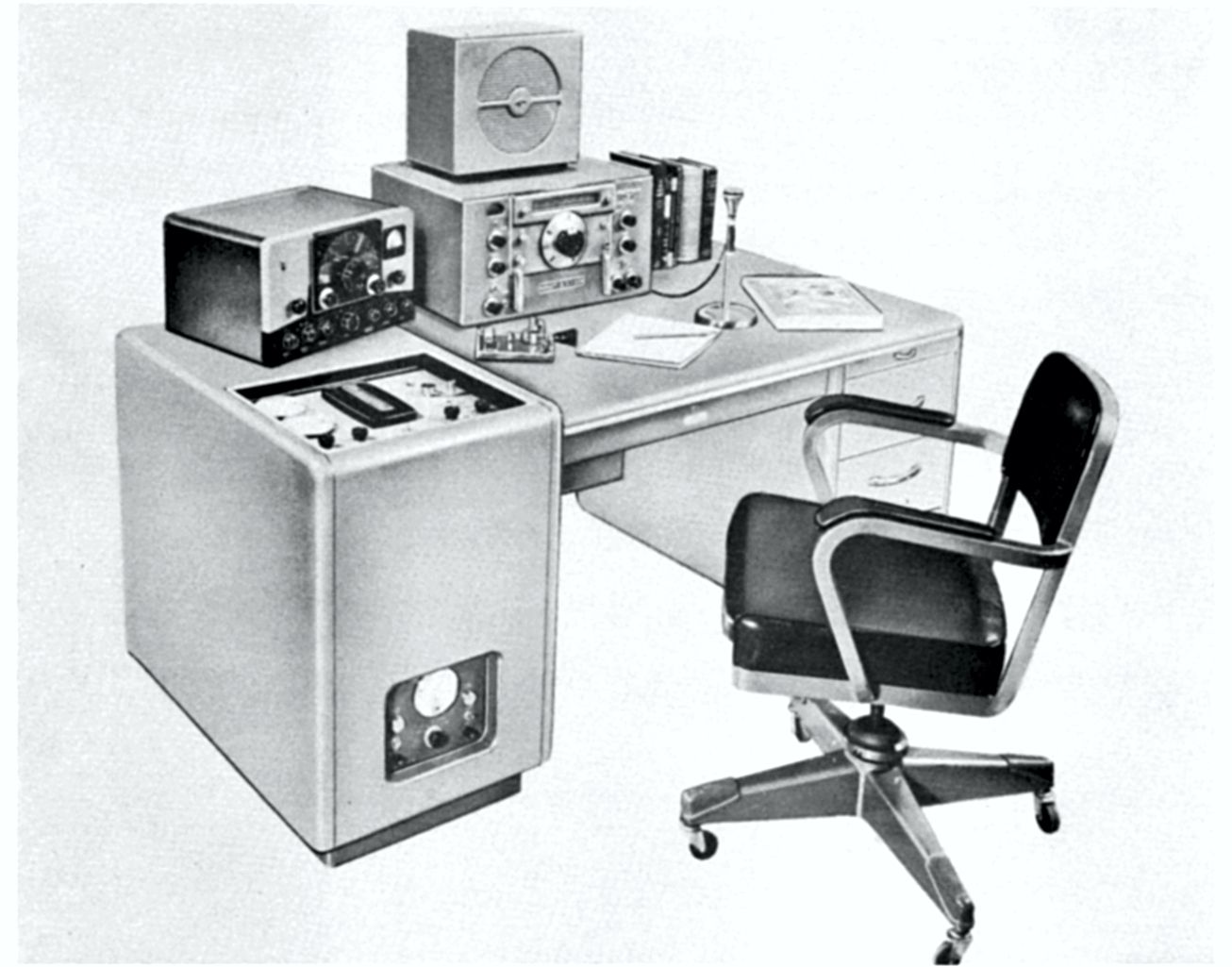

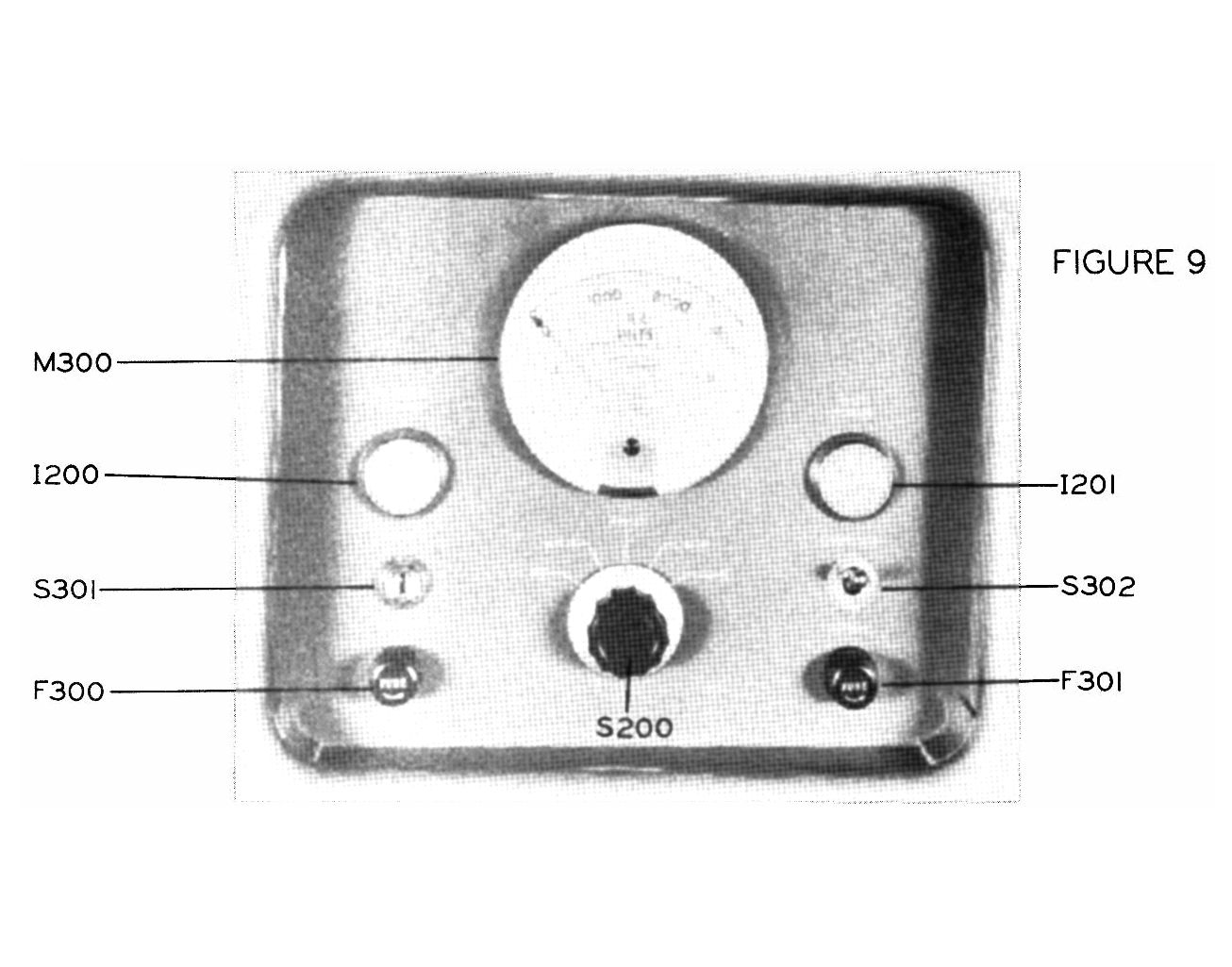

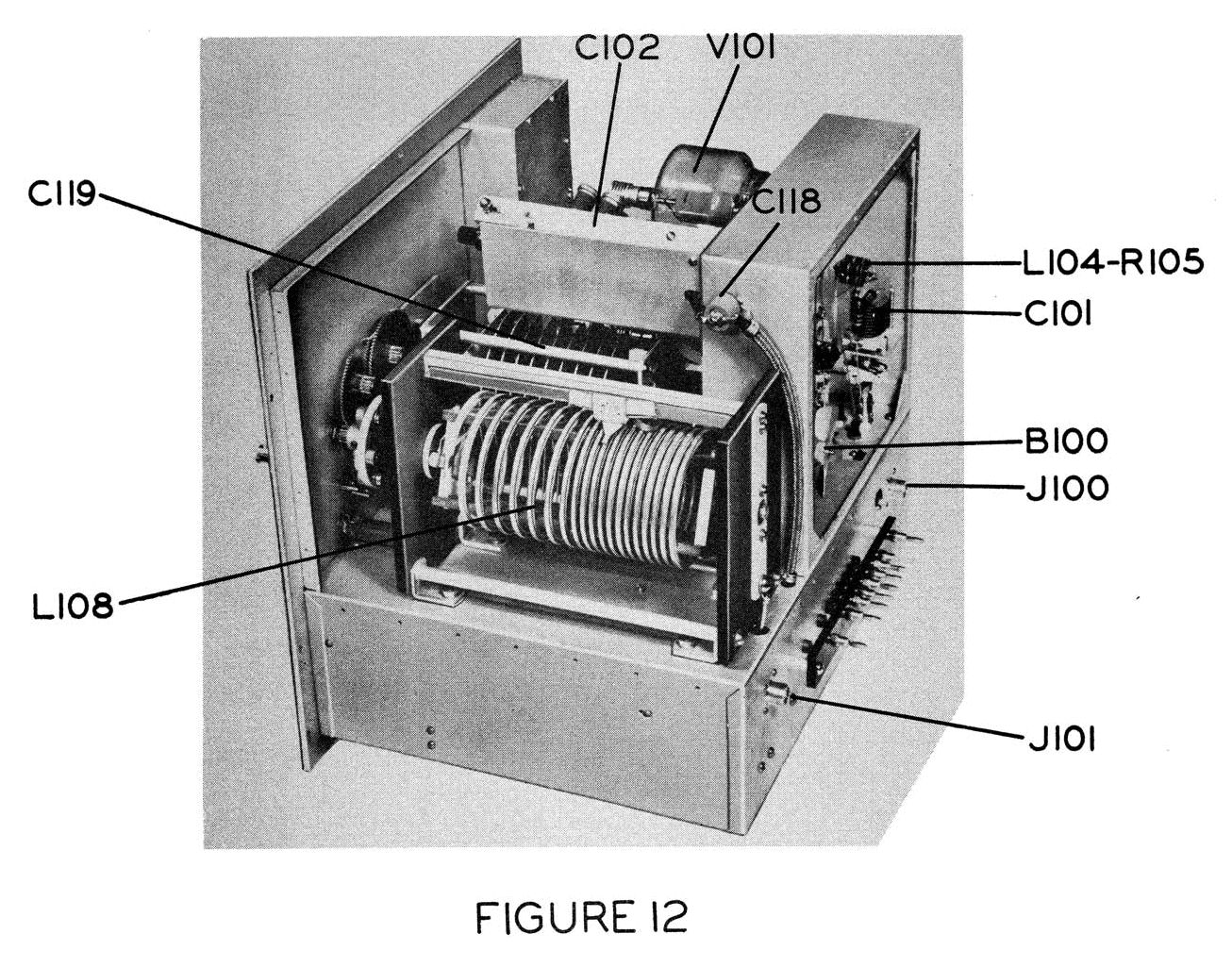

Johnson Ranger manual 先日より、通称、五本木先輩こと、JA1BMJ 柏葉 OM によるバイキングレンジャー レストアの報告をお知らせしていますが、古いものであり、先日、JH1MSB 鈴木さんより取説のコピーいただきましたが、謎解き進むにつれ、これ以外にも資料があるはずだと、推理しながら、進めておりました。 今回、芝田さんより、資料サイトを教えていただきました。 現在、レンジャーのオーナーは、JA1EIA 小柳さん、JA1BMJ 柏葉さん そして JO1WXO 芝田の3人ですが、日本中にはまだ、押し入れに隠し保存されてる方もいらっしゃるのではと。Johnson Ranger の資料をあまりお持ちでないとお聞きしました。もしもお持ちでないようでしたら、下記からダウンロード可能ですのでご確認下さい。 http://bama.edebris.com/manuals/johnson/ranger/ BAMAのサイトには、Johnson以外にも、これでもかと言う位アーカイブが沢山ございます。 また、こんなページもありましたので、ご参考まで。 http://amfone.net/Amforum/index.php?topic=23658.0 Best 73 & FB DX！ JO1WXO 芝田
2014/04/03 de JR1KQU 加藤欣一 |
|
バイキングレンジャー復活！ 五本木先輩より、バイキング直ったから音聞いてみて欲しいとの電話。実は、BC-1004-Cのレストアと同時進行していたんですね。なんという無茶苦茶な、体、壊しますよね。 それで、先週働くようになったが、エージングテスト中、プシュー と音がして、臭いにおいが立ち込めたそうで、パッと見、ケミコンが爆発した形跡もなし、トランスが焼けたか？と、そこまでが先週の様子でした。 においの原因はビニール線ならぬ、ゴム被膜の線が劣化、配線が束ねてあるため、糸を切り、束ねをほどいてたぐって、悪い部分を特定、手術されたとの事で、ついに安定して働き始めました。 修復過程で6146を2本昇天させてしまったとの事です。 バイキングはリレーが使ってなく、シーメンスキーもないので、リレーを6回路分移植。フロントパネルに小さいSWを取り付け、スタンバイをスムーズにできるようにされたそうです。ですから、見た目は原型維持。 40分位QSOしましたが、VFOが少し下に動く位で、変調もFBにかかっております。キャリアも濁っておりません。正味2日ですか、あまりにも速すぎのレストアです。 ブラックジャック先生にはしっかり休養とっていただかないと。 これで、バイキングレンジャーのオーナーは、JA1EIA小柳さん、JO1WXO芝田さん、そして、JA1BMJ 五本木先輩の3局になりました。 2014/03/10 de JR1KQU 加藤欣一 |
|

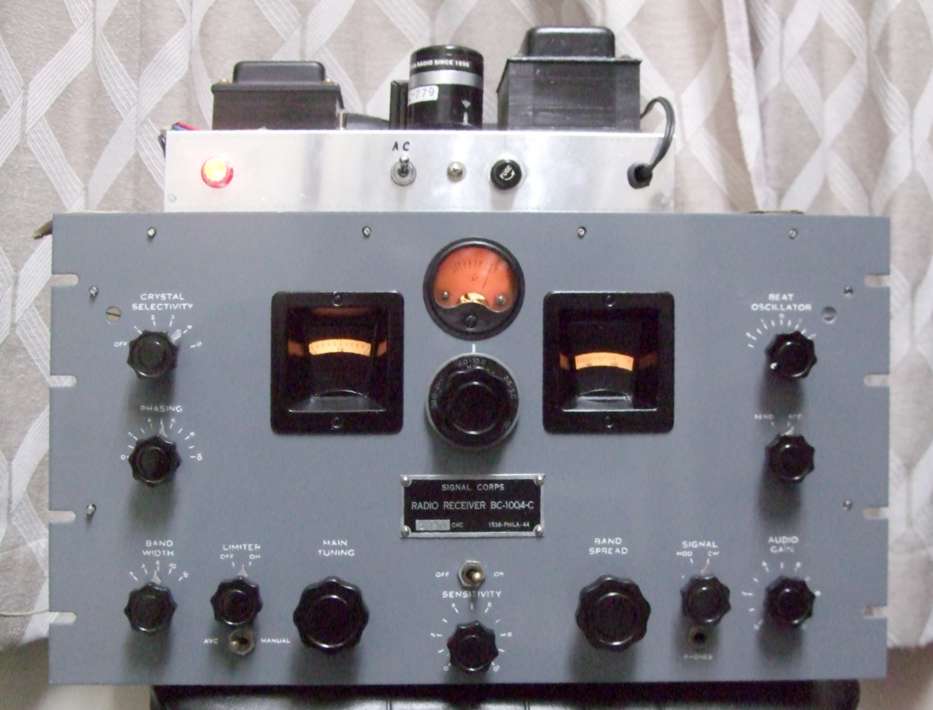

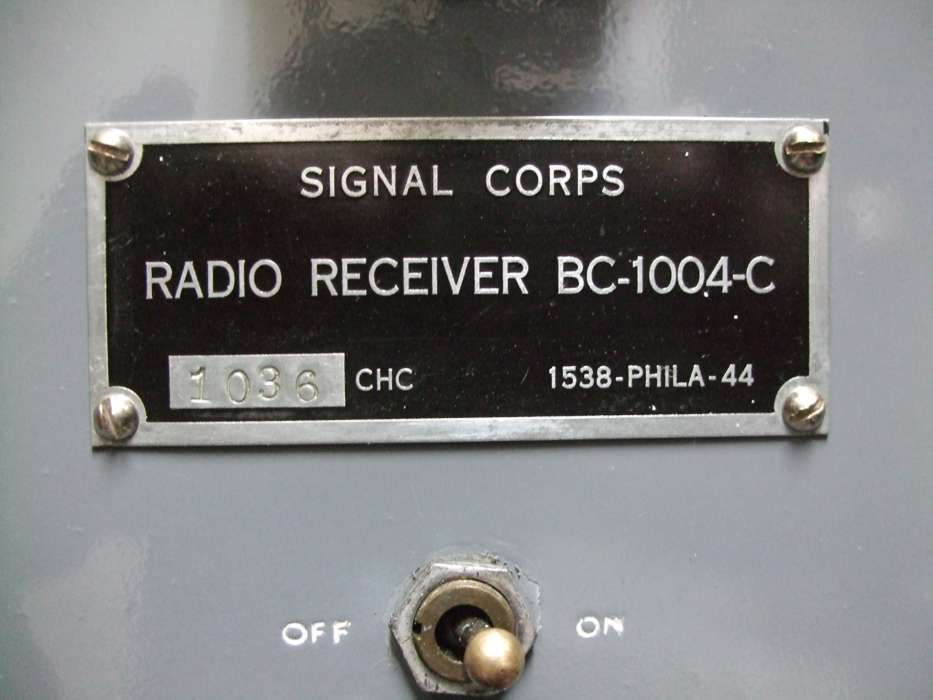

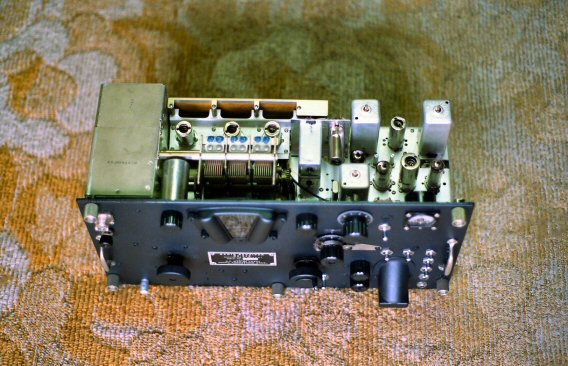

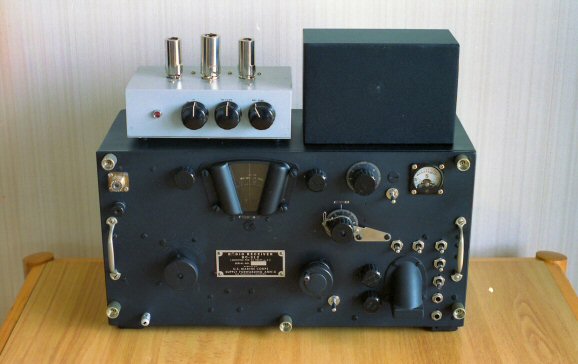

通称 地獄耳号 BC-1004-C 完全復活なる！！ ちょうど朝方、28メガでWB8CCCウェストバージニアのBenさんと交信したものですから、その事をQSPしたくBKかけました。同じサフィックスの局にあった事ないんですよ、と菊地さん。 私は良くあいます。VK2KQU W7KQU JL1KQUさんとか。また、有名な局ではHB9CVさん。その時アンテナはキュビカルクワッドでした。 そんな話してましたら、ローカルの五本木先輩からBKあり、今1004-Cで聞いておりますよ？！との事。 意味がよくわからず、あわてて電話。だって、入手以来、一年以上ほったらかしにしてたので、詳しい先輩に色々指導してもらいながらレストアする予定で、まず状態を診断していただかないとと4日前に入院させたばかりですよ。  7195受信中のBC-1004-C、上が電源 バンド切り替えSWが固まって動かず。 メインダイアル空回り、どうも上から手を滑らせ落下事故にあった為の損傷でした。 Sメーターはガラスがひび入り動かずでした。 最初の診断がこのような事であり、70、80年前の受信機スペアパーツある訳もなし、いや、もう大変な神経使う作業になりそうだから、レストアなんて、とても無理、無理な話。パーツ取りして再利用するのが、関の山だなと。さあて、いつ見切りつけ引き取りにゆくかな？と思案していた所でした。 入院と同時に、電源をまず作らないと、始まらないから、パーツそろってるなら、電源から作りましょうよ、加藤さんは仕事あるから、私が暇見つけて加工からいきますねと。 その2時間後、足りない電源パーツ持参。すでに、加工終わってるでは？？！ただならぬ気迫を感じました。 2日前には、パネルを塗装に出した。 メインダイアルのりん青銅の円盤は長野の仲間が別の機械のをもってたので、送ってもらい、それを移植して慎重にふちを曲げ造り出した。 バンド切り替えはシャフトがねじれてたのを、ヤスリで六角形に整形手術、 古くなりビスケットのようにポロリと欠けたギアは、別のやり方で、ビシッと回るようにして治療したとの事であります。 Sメーターは、別のシンプソンのメーター外し中にいれ、ガラスは丸く切って作った。 話伺ってると、とても、私では出来ない！！手塚治のブラックジャック先生ですなぁぁ。BMJのサフィックスにはブラックジャックが隠れてましたね。 そりゃ、何十台と軍用受信機をレストアした経験の実績がないことには、まして、それだけの腕前でも、既に80近い先輩ですから、連日の徹夜作業はかなり応えたはずです。 バラバラにされる運命が、命を戴き、お話の途中7195聞きますと、物凄いS/Nで、JA1AVRさん、JG1RQTさんJA9CJEさん、JH1MDCさん、皆さんSメーター振り切れで、うるさいほどの感度でガンガン入ってます。今のトランシーバーで聞くと、目黒では、ウーンというノイズが入りますが、70年前の真空管式には全くそれがない。
先輩に聞きました。どうして、こんなに感度いいんですか？ だって、この受信機作られた当時、一個小隊300人かの命がかかってるんですよ！命を託す受信機が聞こえませんでしたでは話にならないでしょうよ。おそらく、作られた当時の性能、感度まで、出したと思いますよ！うちの、BC-779より、クリスタルフィルターはよく切れるね、と。 当時の日本では、並3、並4ラジオですよ。 昨晩は夢物語を見てるようでしたね。いつもなら、HPに載せる作文はすぐ打てるんですが、昨晩ばかりは夢うつつ、気ずくと朝に。じっくり、レストアの技術盗みながらやる予定が、仙人様のスピードにはついてゆけません。 この先、私にできるのは、立派な外枠木製ケース作って、完成させ、CQAM出して、いやぁうちはノイズが多くて聞こえません？じゃなく、ドーンと来い！。QRPのAM局！どんな弱い電波でも聴いてやるぜ！といきたいですね。ちなみに、12.020MHzのベトナム放送は20:30から英語版に、地獄耳号では北京放送並みに入ります。 これほど、精魂込めて大手術成功！！ありがたいです。合掌 2014/03/06 de JR1KQU 加藤欣一 |
|
PANA Skymark 40が完成しました
当方 去年の夏から急に忙しくなりいまだに続いていますが、大変な病気にかかっていますので、そんな中でもコツッ、コツッと、明日への活力の機械はいじっています。 掲題の件、そんなわけで、ひょんなことからガタガタのパナ６が手に入りましたので、７MHｚに改造（改悪）してみました。     改造点は、主にコイルの同調変更とファイナル定数の変更ぐらいです。 ・受信は、RF関係のコイルにコンデンサーを足して７MHｚに同調させる。 ・第１局発水晶は6.2MHｚから6.144MHｚに変更。そうしないと、第２局発の第５高調波が7.18MHｚ付近に飛び込む。 ・第２局発は、中波のOSCを流用するとバリコンがそのまま使え、受信周波数が7.175～7.203MHｚになります。 以上で受信部の改悪は完了です。 ・送信は、VFOのコイルを巻き足して7.000～7.200MHｚに周波数変更します。 ・段間もコンデンサーを足して７MHｚに同調させる。 ・一番大変な作業は、ファイナルのコイルとP-バリコンの変更です。わたしはタンクコイルをトランスの横にエポキシ接着剤で固定しました。 以上の作業で出力７WのAMトランシーバーに変身します。以上で送受信の改悪は終わり快適に動き出します。 なお、私の２E26はアルツハイマーになっていたため、出力は２Wしか出ませんでした。 今年のハムフェアーはどうしようか思案中です。 --------------------------------- 2014/03/02 de JR1KQU 加藤欣一 |
|

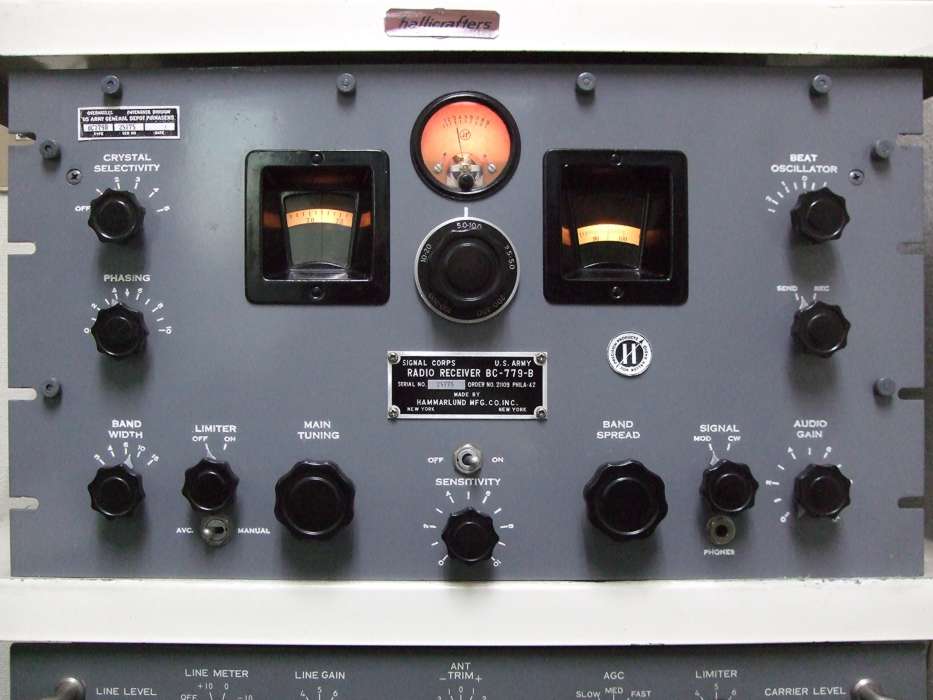

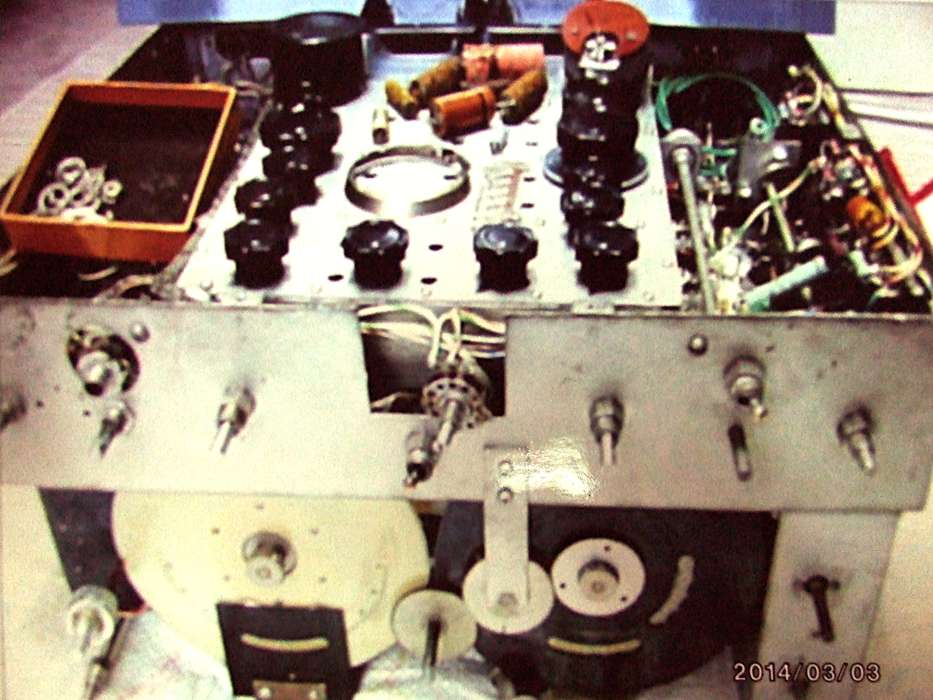

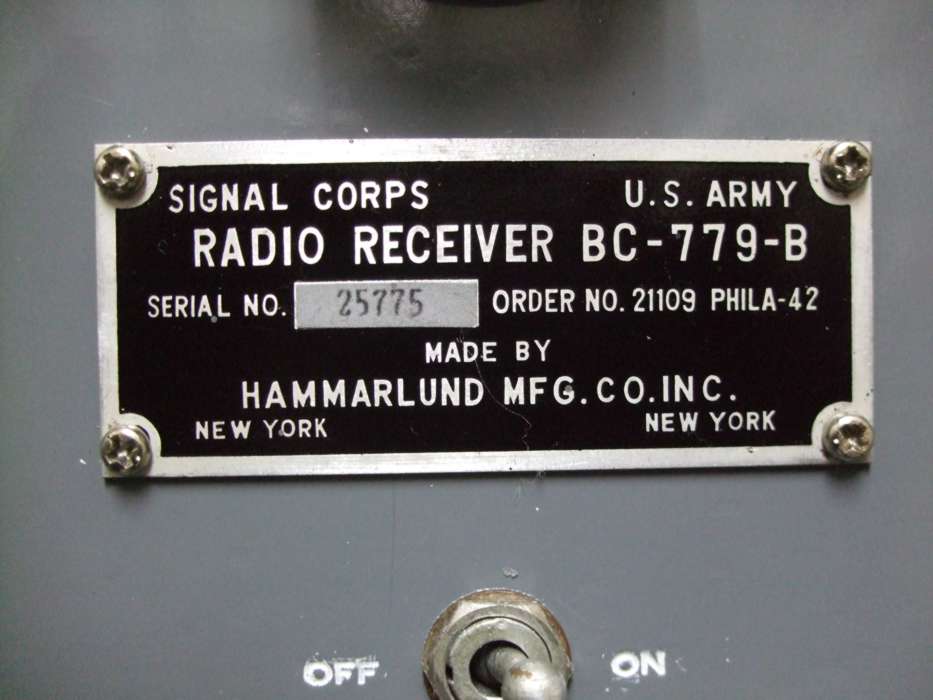

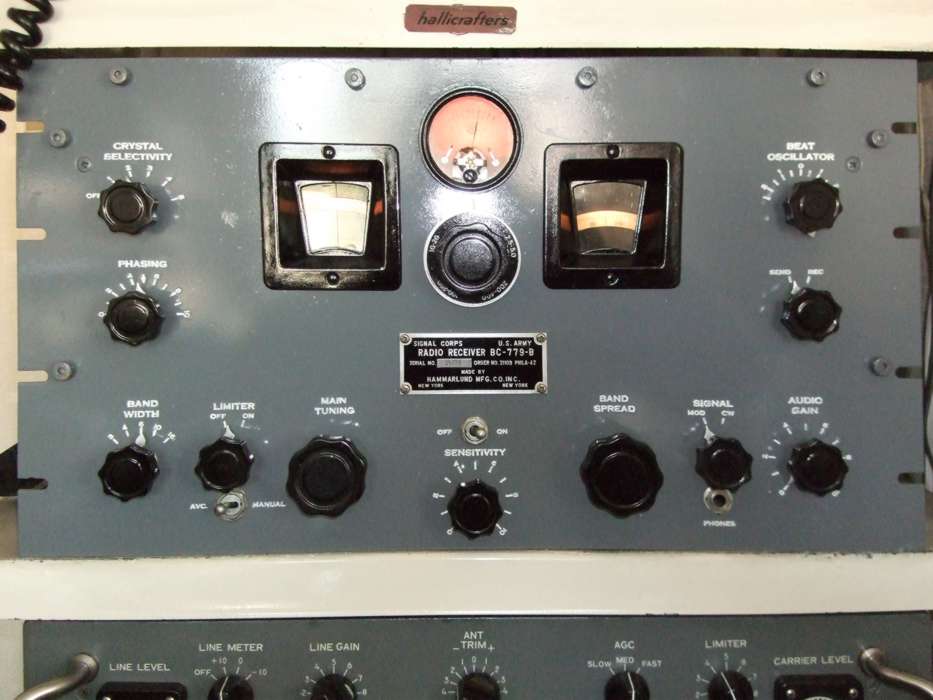

JA1BMJ 五本木先輩訪問記－その３ 弘法にも筆の誤りの巻 BC-779のパネルがちと雰囲気違います？（berore はこちら） 何でも、ペンキを塗っているとき、手が滑り、779にべったりついてしまい、後でシンナーで拭けばいいやと。 アワワ！？ アチァー取れません、水性ペンキでした。乾くともう、削らないと無理です。コンパウンドでこすったり、なにやっても駄目。挙げ句の果てに剥がれて、下地のグレーまで取れてしまい、まさかの、分解。パネルだけにし全体を剥がしにかかるも、文字彫刻の所が剥がれず。とりあえずグレーの塗装かけるも、文字彫刻がさらに埋まってしまい、これでは、文字入れ出来ない！ 究極の選択、五本木先輩はガスコンロ2台、庭に出し、その上にパネル鉄板焼！！ あぶること40分、これなら、文字に入ったペンキも燃え、煙もうもうと、ワイヤーブラシでこすって何とか剥がせた。 ところが4ミリもある鉄板が、スルメの如く反りかえってしまい、水かけると焼き入れになり反ったまま、固まってしまう。考えた末、道路に放り出し、体重をかけて、何とか平らにしたそうです。 いや、本当に疲れて、2日間も体調不良に。 そりゃそうでしょう。私、話聞いただけで、どっと疲れました。その後、3回塗装、慎重に文字入れ、パネルを779に戻し復元完了。 皆様もレストアの際は、十二分に気をつけて作業されたし。 まぁ、やること早し。スーパー88Dのオンエアランプは点灯するようになってました。 まな板送信機の水銀整流管はこのような感じで光り、しゃべって変調かけるとフワフワとホタルの光が揺れるそうです。残念な事に1本は電圧加えた途端、中の電極が傾いてしまい、昇天しましたとのこと。 966のヒーターが2.5V 10Aも食べるため どうするか思案中。

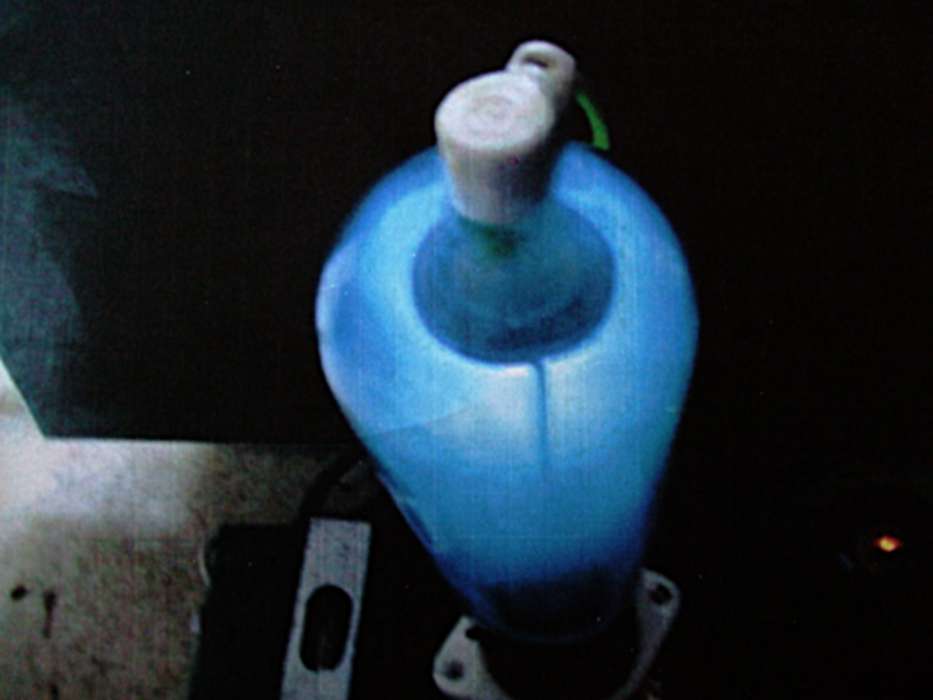

お土産にセトロンの572B戴いてきました。 811より少しでかい3極管ですね。光る送信機作りますか。 2014/02/26 de JR1KQU 加藤欣一 |
|
昔の受信機での受信 先日、3796がクリアーでアメリカが良く入感してたので、寝る前に聞いてみました。 JT1COが出てます。パタパタも出てるので、うっとおしいと思いつつ、コールしてみました。チャドラーさんとは20代からの付き合いで、東京に来た時には、アキバに行ったり、シャックに来てもらったり付き合いしてるのです。 QRMがひどいので早々に切り上げたところ、JP7CZE川辺さんから電話あり、今日はAMQSOリクエストしなかったですねぇと？？たまたま、チャドラーさんが CO North America とやってる20分前からワッチしてたようです。 JL1PSW森谷さんからいただいたメッセージです。
JH3EBM/1 佐竹さんからもラジオのリポートが来ています。
2014/02/05 de JR1KQU 加藤欣一 |
|
ハリクラSX-101A 復活！！ いただいてきた電源の回路図を、早速眺めて検討。 トランスは、88Aの電源トランスと、ヒーター電流が足りない分、ハムフェアで新品\100で買った1Aのトランスで。早速シャーシーをアキバに買いに行こうと決めたのに、つに何気に28メガを覗いたら、ブータン王国 A52JRからYLさんがQRV中。そこそこのパイルで手間取り、中途半端な時間になってしまいました。 そこで、もう一台の受信機ハリクラフターのSX-101Aにスピーカーとアンテナつないで、思いきってSW入れてみました。暫くまっていると、煙じゃなく、無事音が出て来ました。 7195に合わせると、いきなし、JA8NIR 織田さんのFBなボイスが59＋20dBで飛び込んできました。バンド切り替えSW等、少しガリガリしますが、S/N比がとても良く、感動モノでした。SSB/CW/AM、全部良く聞こえます。 選択度を1kc/0.5kcにすると、CWが良く聞こえ、これなら、モールス符号覚えて、やった事のないCWも面白そうだなぁという気になりました。 TS-570で聞くより、弱い信号もクリアーに。 ハムバンド専用なので、夜になり3.5MHzSSBのラグチュウ聞いてました。周波数の安定度も良いんですね。製造は60年前だと思いますが、十分実用になりますね。 100KCのマーカーも旨く働き、周波数も結構直読できます。 偶然JA5の2文字のOMさんが、7195AMの話されてまして、タヌキしてましたら5F23で送信機作られ、明日は変調器を作られるお話されてました。そして、AM聞くなら、トランシーバーじゃダメよ、2極管検波で聞かないととおっしゃってられ、実際、こうして聴いてみると、違いますねぇ！うちで、ウワァーンというノイズが、ANLのSWいれると消え失せます。確か、この回路は検波したあと、2極管でやる、とても簡単な回路ですよね。弱いAMの信号でも、クリアーに聞こえます。
高校生の頃、真空管で受信機作り、ANLの回路も付けましたが、たいして効かない気がしたんですが、昔は、それだけノイズが少なかったので、解らなかったという事だったのかと、謎解きできました。 ノッチも良く効きます。伊勢崎のJE1EKH 小野里さんの零戦搭載送信機レプリカ7Wの電波が、とても良く聞こえてます。 2014/02/02(update: 2014/02/11) de JR1KQU 加藤欣一 |
|
CQ CQ CQ 「デューク電子、デューク5 SSB５バンドトランシーバーの回路図、マニュアル等」 de VK5AAQ局 Andyさん 1960年代東京のデューク電子（Duke Electronics）が製造したデューク5（Duke5)というSSB/AM/CWオールバンドトランシーバーの回路図、マニュアル等を探してます。 レストアして、7195kHzにお出ましになる計画のようです。 つきましては、お持ちの方いらっしゃいましたら、JR1KQUあてメールいただけませんでしょうか？ 2013/07/27 de JR1KQU 加藤欣一 |
