オーワダイントランシーバ製作始まりました。
オーワダイン受信機と小電力の送信機を組み合わせて、トランシーバの製作を考えました。
パネルは、その昔、憧れの光波トランシーバレプリカを考えてスタートしましたが、パネルが本日出来上がりました。しかし、全く似てないオリジナルデザインになってしまいました。
あとは、お正月休みに完成させたいですね。
受信部の２石差動増幅型オートダインは頼りがいのある受信機で、完成が楽しみ楽しみ！！ 2018//12/28 de JR1KQU 加藤欣一 |
|
リアル受信
いつも色々とAM関連の情報を戴く JR1IVA 市川様からの情報です。
本日、実家 大和市にいっていました。
午後 1 時すぎ、ご老体の FRG-7700 に 10 m ビニル線室内アンテナをつなぎ、TBS ラジオをオン。
JR1KQU はここのところ、12 月号のオーワダインにとりつかれちょうど JA1AVR 石田様の AM 波を傍受、JA6CBU さんとの交信中でした。
 ちょうど AVR さんと交信始めた時に聞かれたようです。 真珠湾攻撃ならぬ、AM 波が飛び込んでいったと。
驚きです!!こういう SWL リポート戴くと嬉しくなります。持つべきは友ですね～。 2018//12/08 de JR1KQU 加藤欣一 |
|
アンテナ分岐回路（スタンバイ回路）
簡単な構成にしましたので信頼性は上がったとおもいます。
リレーの動作遅れなどの問題はありますが、これに使用したリレーの遅れは 5 ms 以下だと思います。
2018//11/23 de JR1KQU 加藤欣一 |
|

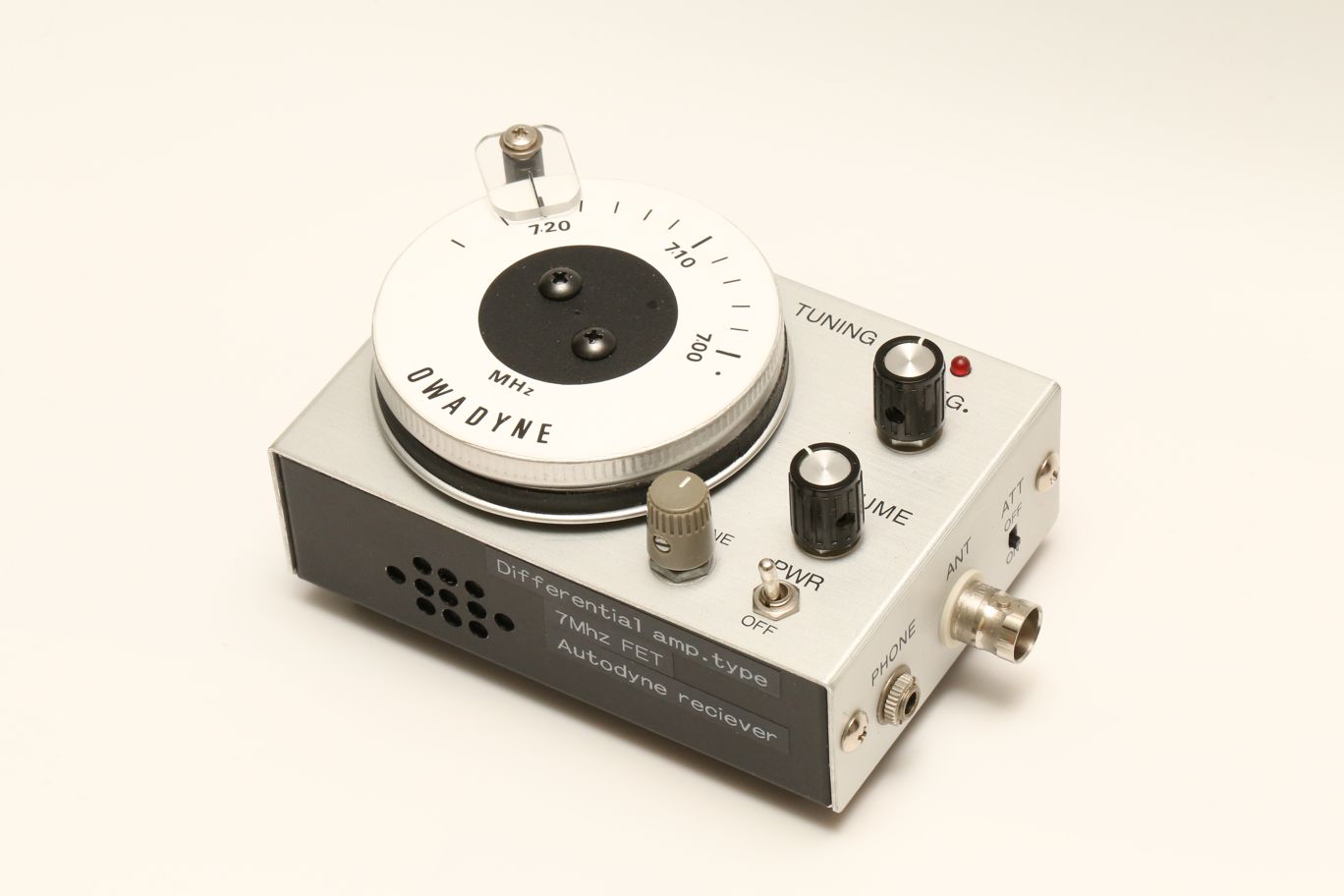

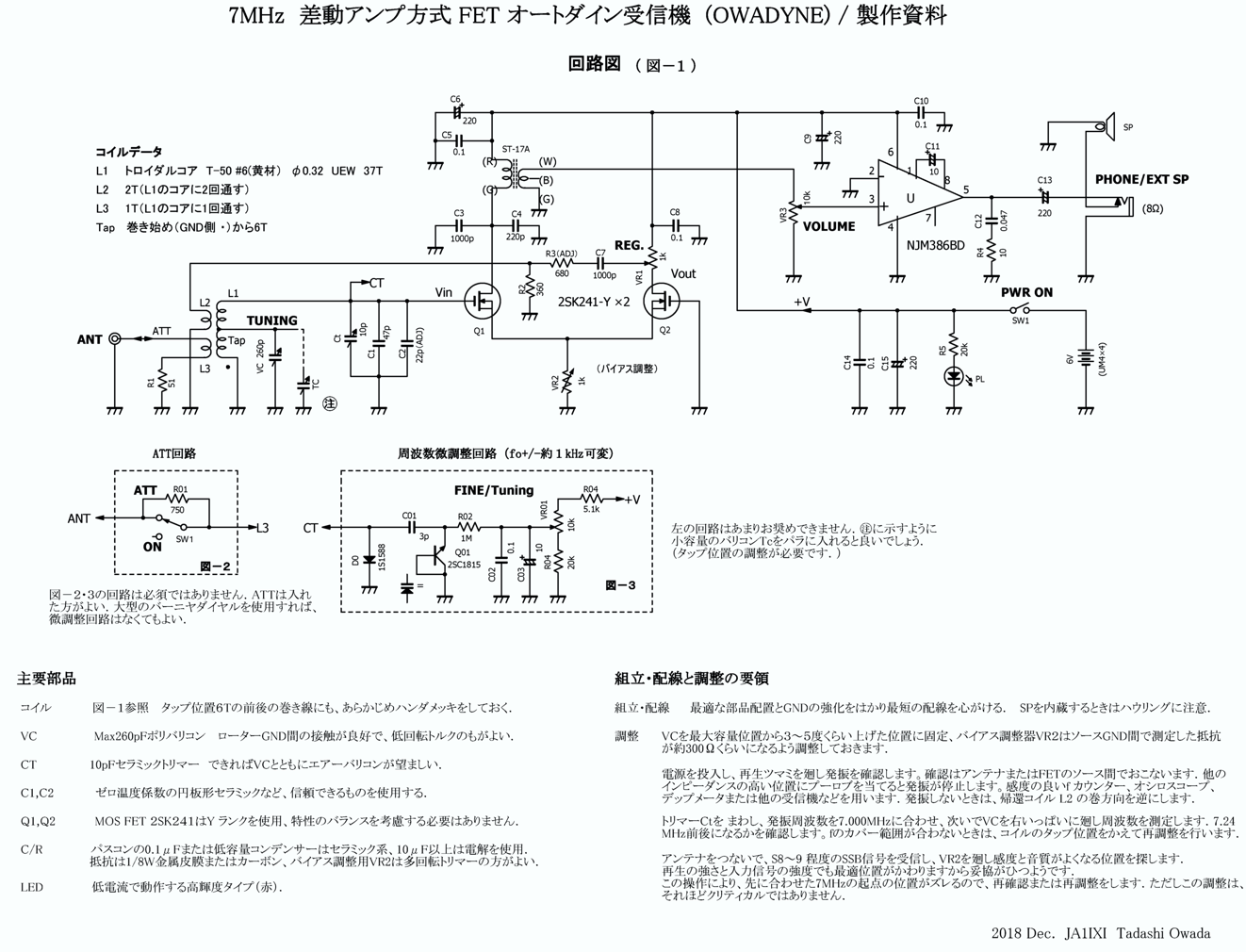

CQ 誌 12 月号 AM 通信に掲載のオーワダイン回路図
12 月号に掲載のオーワダインの回路図です。現在、JR1KQU 加藤に貸し出ししていただいてますので、実際の交信に使用させていただいてます。
コンデションの悪い中、トランシーバで 59 で聞こえる局はオーワダインでも普通に 59 で聞こえます。今日は JA4ESN 岡野さんと AM で交信できました。送信は自作 AM 送信機で、受信はこのオートダインです。
 2018//11/23 de JR1KQU 加藤欣一 |
|
夜、韓国の局が良く入ってましたので7193でAM交信できました。
11/17 夜、20:30 すぎ 7193 kHz で HL1ZII ソウルのジョンさんと 59/59 で SSB で交信できました。
丸 6 年たちました CQ 誌の AM 通信カラーページですが、2019 年 1 月号からは、「あの感動をもう一度、マルチに楽しむ AM 通信」のタイトルで連載が続きます。
1 月号は 4 ページ拡大版です。
今日は、マレーシアの 9W2SAF SAFRI さんとも 59/57 で交信できましたがコンディションが不安定でしたので AM モードはリクエストしませんでした。 2018//11/17 de JR1KQU 加藤欣一 |
|

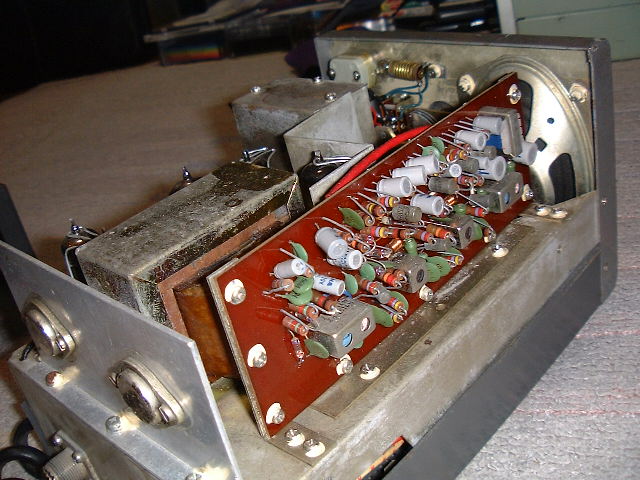

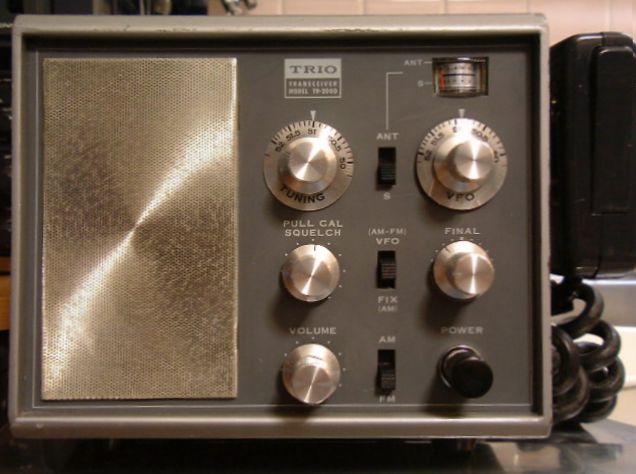

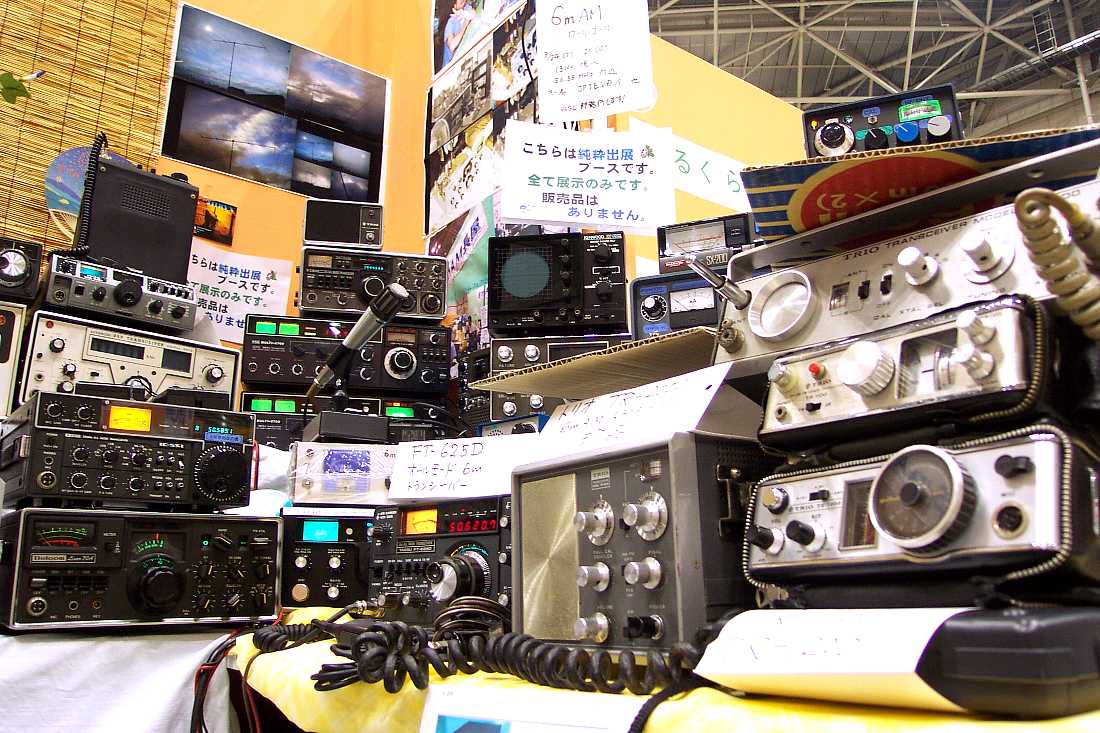

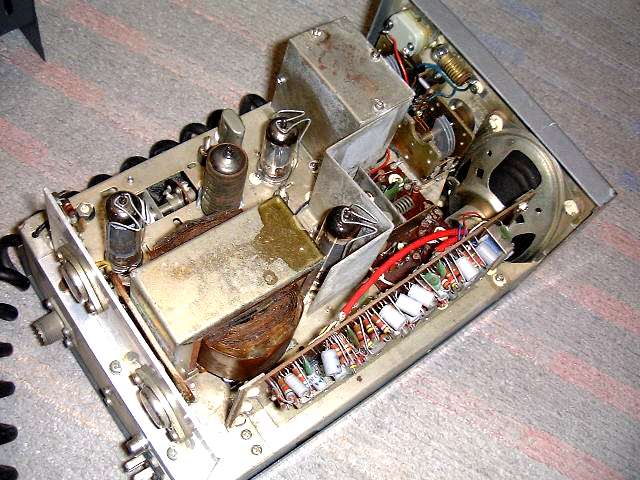

ヤフオクに TRIO TR-2000 が（2018.11.18迄）ー JH1VRS 菅原様より
ご無沙汰してます。
珍しいリグがヤフオクに出て来たので転送します。
こちらからどうぞ． 残り３日（終了日時：2018.11.18（日）22:34）


de JH1VRS 菅原 2018//11/15 de JR1KQU 加藤欣一 |
|
JA2HXR MOCHI/望月様より、 LOCAL 近況連絡
こんにちは、みなさん、元気していますか。
当局はこの 8 月に免許が切れてしまい、現在 145 MHｚ と 430 MHｚ の免許しかありません。近いうちにもう一度 １ KW をコリンズで取ろうかと考えている次第です。
我々もだいぶ年を取ってきましたので、LOCAL 局と公民館活動と称して“自作ラジオ同好会”なるものを作り、11 月 10 日、11 日の 2 日間、展示をしてみました。  写真のエジソンの瘻管蓄音機で音を出したり、ATWATERKENT 10C で音を出してみたところ見学に来た大変皆さん驚いていました。
7 月、8 月には鉱石ラジオプロジェクトをやってみましたが、皆さん簡単に考えていたようで、たかが鉱石ラジオで四苦八苦しました。
今回も、サークルのプロジェクトとして 6 ｍ または 2 ｍ の超再生受信機製作のプロジェクトを、来年の 1 月中旬をめどに進めています。そしてその後は、その受信機に送信機をつけて QSO できるように考えています。
いざ超再生受信機の製作になると、簡単だと考えていたようで、鉱石ラジオ同様、皆さん頭を抱えてます。ではまた超再生プロジェクトが完了しましたらメールします。
de JA2HXR MOCHI/望月 泰男 2018//11/15 de JR1KQU 加藤欣一 |
|
JR1IVA 市川様より、「諸々記事拝見して思う事」
ハムフェア 2018 は、8 月 25 日・ 26 日の両日、立秋は過ぎたにもかかわらず、記録的猛暑の中、東京ビッグサイト西展示棟 2 ホールで開催されました。
AM 通信では 25 日の土曜日のみ、例年通りスポンサー JA9FIO 中嶋様のご支援で 2 ブースで、壁には連載 6 年分の皆様方の AM 通信機パネルを展示しました。訪れる皆様には、休憩所、兼荷物置き場に利用していただきました。
例年体験する、皆様方との不思議な出会いですが、今年も多々ありました。
まず、前日飾り付けを終わって休憩していると、ハムフェア晴海時代から出店されてる生き字引のような JH1GTS 介川 OM の訪問をうけ、色々貴重な話を伺う事が出来ました。

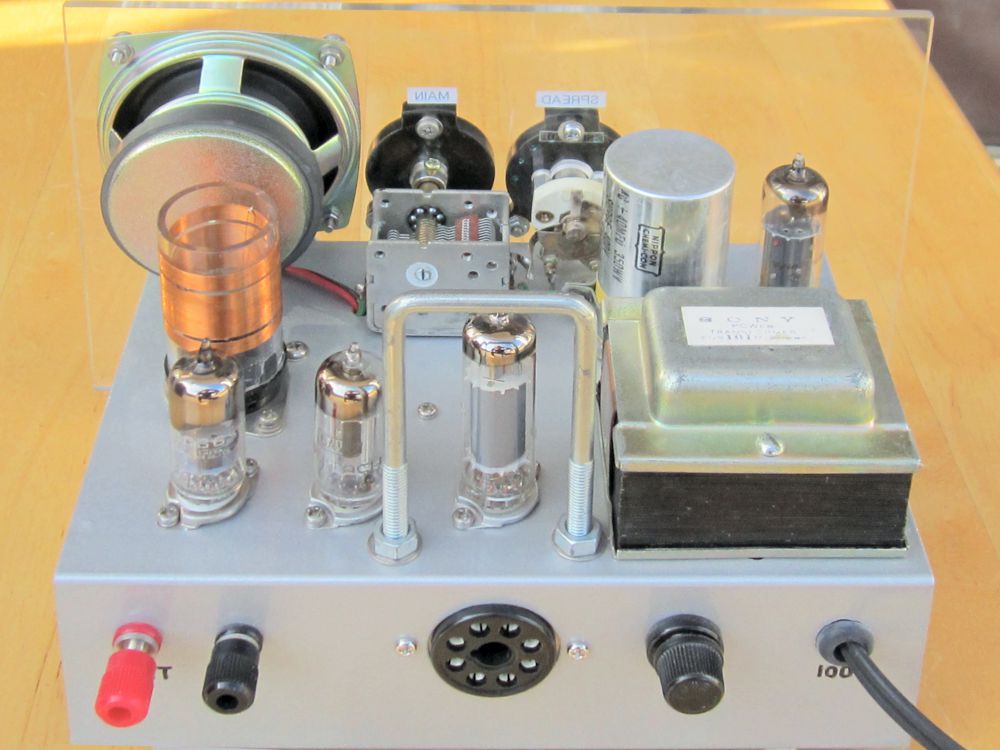

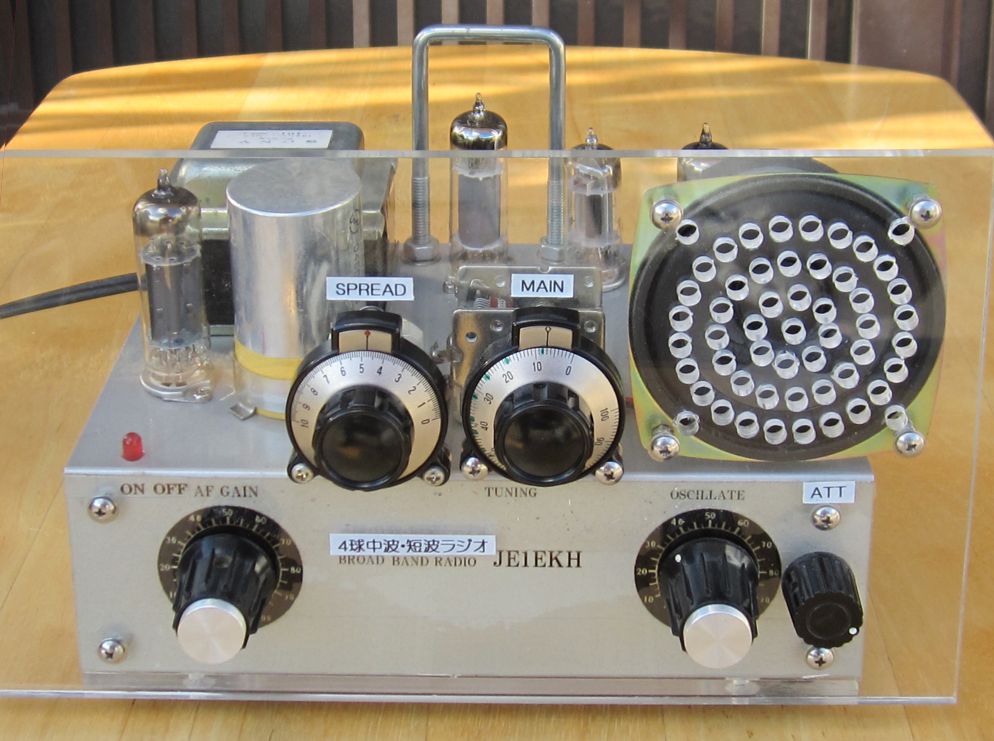

水晶仙人 JE1EKH 小野里 OM、今年も伊勢崎から水晶研磨の実演にやってきていただきました。開始早々に見えた JI1HSV リチャードさんが、少年時代に使った水晶のジャンク見つけて喜んでいました。小野里さんから研磨話を一通り聞いて、「めんどくさいや (^_^;」には笑っちゃいました。(私も同じ想いでした)
JL1BNE 高田さんとは、若い頃、一緒にキュビカルクワッドやヘンテナ研究に熱中した話や、幼い子供と遊んで戴いた話など 30 年昔に帰り、懐かしい話に花が咲きました。
JA1UDY/2 三浦さんは、静岡からリュックをしょって持参した、今年の新作(小雀弐号)の御披露目が始まりました。
去年、CQ誌で上で真空管を 1.5V で動作させるオートダイン（2017 年 12 月号 P.150）の衝撃波を発した JA1IXI 大和田 OM が、今年は「差動アンプ方式のオートダイン受信機 OWADYNE」を発表されました。思わず作りたくなる不思議な作品です。近日中、再びCQ誌上で紹介される予定です。
ハムフェアに来て、このような不思議に出会えると、入道雲のように妄想がむくむく湧いてきて、妄想劇場開演となります。
終活せねばならないお年頃ですが、5,000 円の 144 / 430 中華製のトランシーバーを見ちゃうと、この勢いで HF のリグ 200 W 機オールモード 4 ～ 5 万円なんて来年出てくるんでしょうかね？
CQ出版社のブースでは意外な物を見つけてしまいました。
 2018//08/30 de JR1KQU 加藤欣一 |
|
JR1IVA 市川様より、「諸々記事拝見して思う事」
JR1IVA 市川様より、「諸々記事拝見して思う事」のメッセージをいただきました。
諸々記事拝見。
正直５００W、1kW!!全く興味湧きません。 と言うより技術力がないので解らないから、作る気が起きない、 と言ったほうが良いのかも。 皆さん、ご自分のレヴェルでやりたい事、 思う存分やれればよろしいのかも）
AM波の勢い止まりませんネ、
久々に一句 2018//08/13 de JR1KQU 加藤欣一 |
|
10 mW 50 MHz トランシーバー用 ヘリカルアンテナ作りました
先日ブログで紹介しました 10 mW トランシーバに50 cm 長さのヘリカルアンテナを作りました。
市販のアンテナを買うつもりでいましたが、ジャンクの中に使えそうな釣り竿の先を見つけました。アンテナハンドブックを見ると、アンテナの長さは 1 λ の 80 % とか書いてあるので、取りあえず細いエナメル線を 5 m 巻いてみました。28 MHz で共振しているので、なんだ λ/2 でいいのかと 1.5 m ほどいてみました。ドンピシャ！ 50.5 MHz にきました。
このトランシーバ変調かなり深いんですよ。ハムフェアに持ってゆきます。

JA2PEZ 野口さんが VX-7 もってくるとの事です。実験君したいと思います。20 年前の FCZ 研究所のキットのようです。受信は超再生ですがガンガン聞こえます。 2018//08/10 de JR1KQU 加藤欣一 |
|
JA1BMJ 柏葉 OM より暑さを吹っ飛ばす「昔を偲び、忘れた無線機で楽しもう！！」のメッセージ
JA1BMJ 柏葉 OM より暑さを吹っ飛ばす「昔を偲び、忘れた無線機で楽しもう！！」のメッセージをいただきました．
今年の夏は厳しい暑さの連続で残暑も照りこみは続くような感じで 8 月に入り台風の到来、日本全域に被害が及ばない事を念願している次第です。

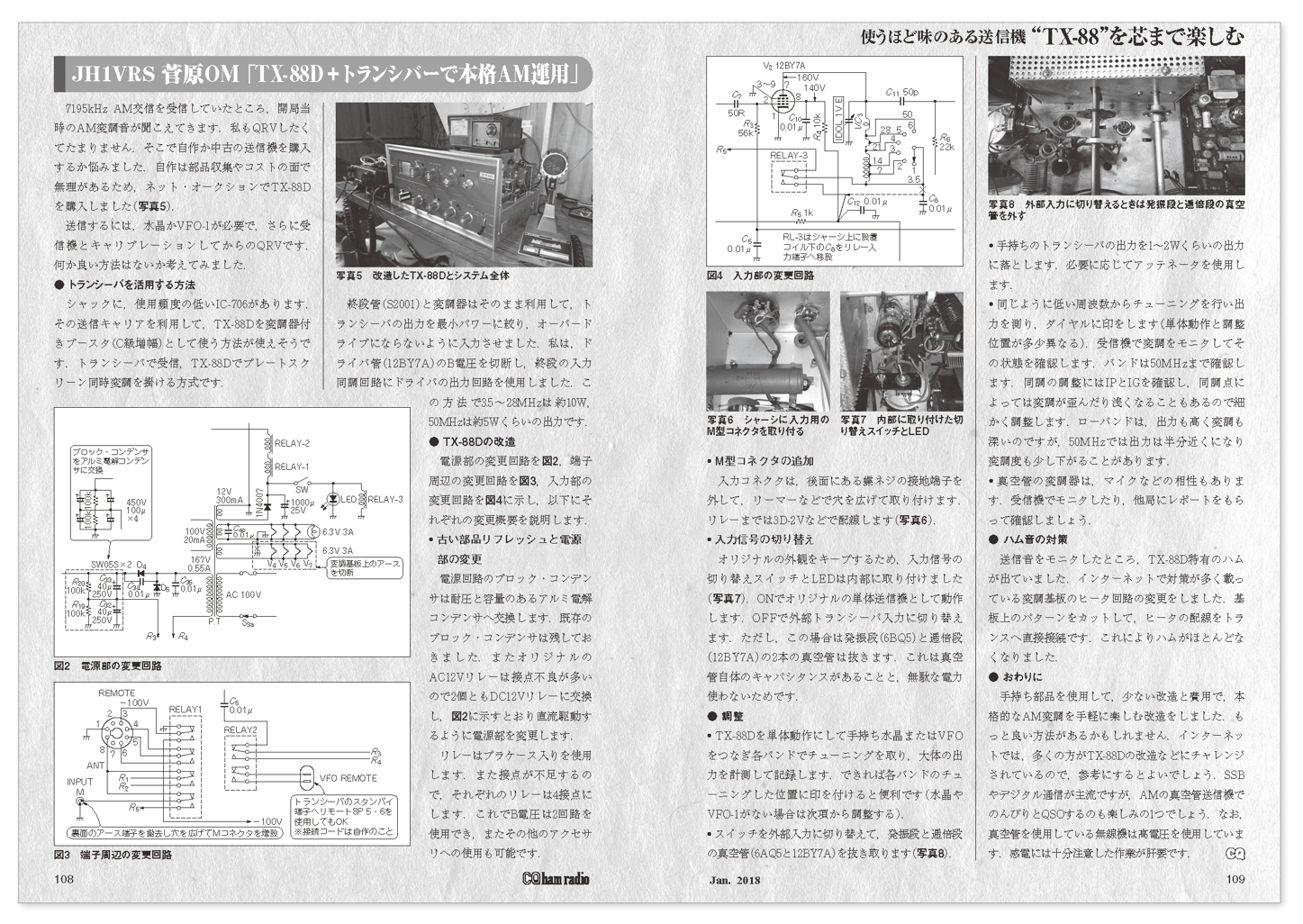

8 月に入り、ジャンクの一部として保有していたトリオの TX-88D に活を入れ、再生改良に着手しました。
P.S. 早速 7195 で初交信をしました。綺麗に変調かかり、素晴らしい仕上がりです。

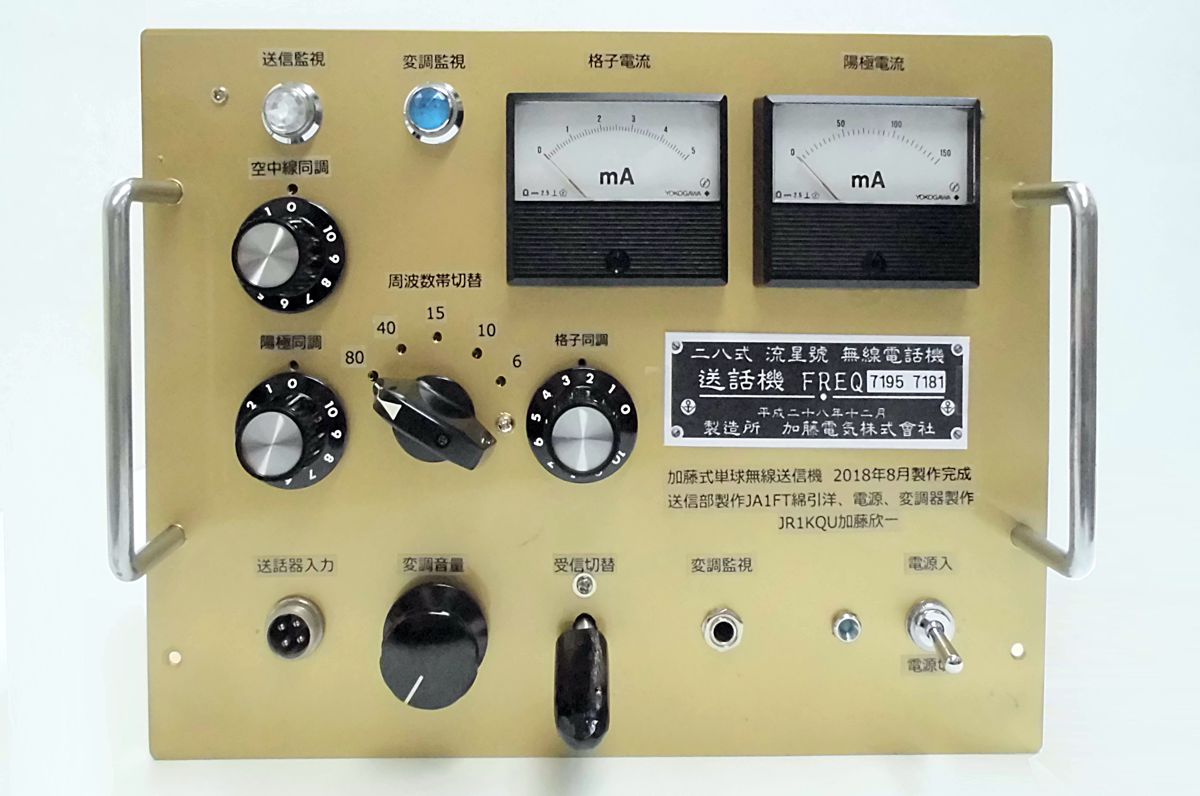

私は、先日よりご覧の金色パネルの流星号を製作中で、AM 無線機愛好家としては気になって仕方ありません。早速見学にゆき、小豆色と白の色使いに驚いてしまいました。もとの 88D とは随分ちがい、オシャレな送信機です。
 2018//08/10 de JR1KQU 加藤欣一 |
|
JA2HXR 望月様より、便利グッズの紹介
JA2HXR 望月様より、今年は防災訓練とハムフェアーが重なって来れないとの事、残念至極であります。耳寄り情報戴きました。
おはようございます。
測定は LCR の他、名前が消えて名前が分からなくなったトランジスターの BCE 判断、ダイオードの極性、などが簡単に分かる中国製基板タイプのテスターが、eBay （http://www.ebay.com）で，たとえば 731 円（送料無料）で入手できます。大きな測定器を引っ張り出すとなると大変で面倒くさいので、すごく便利しています。
eBay では、他に RF のグッズ、たとえば RF プリアンプ、マイクロパワー計、ホワイトノイズ発生器など、ちょっと使い方を考えるだけでいろいろな測定に応用できる、中国製の基板タイプ測定器が 1,000円＋ の価格、しかも送料無料で買えますので、一度eBay を覗いてみて下さい。 2018//07/28 de JR1KQU 加藤欣一 |
|

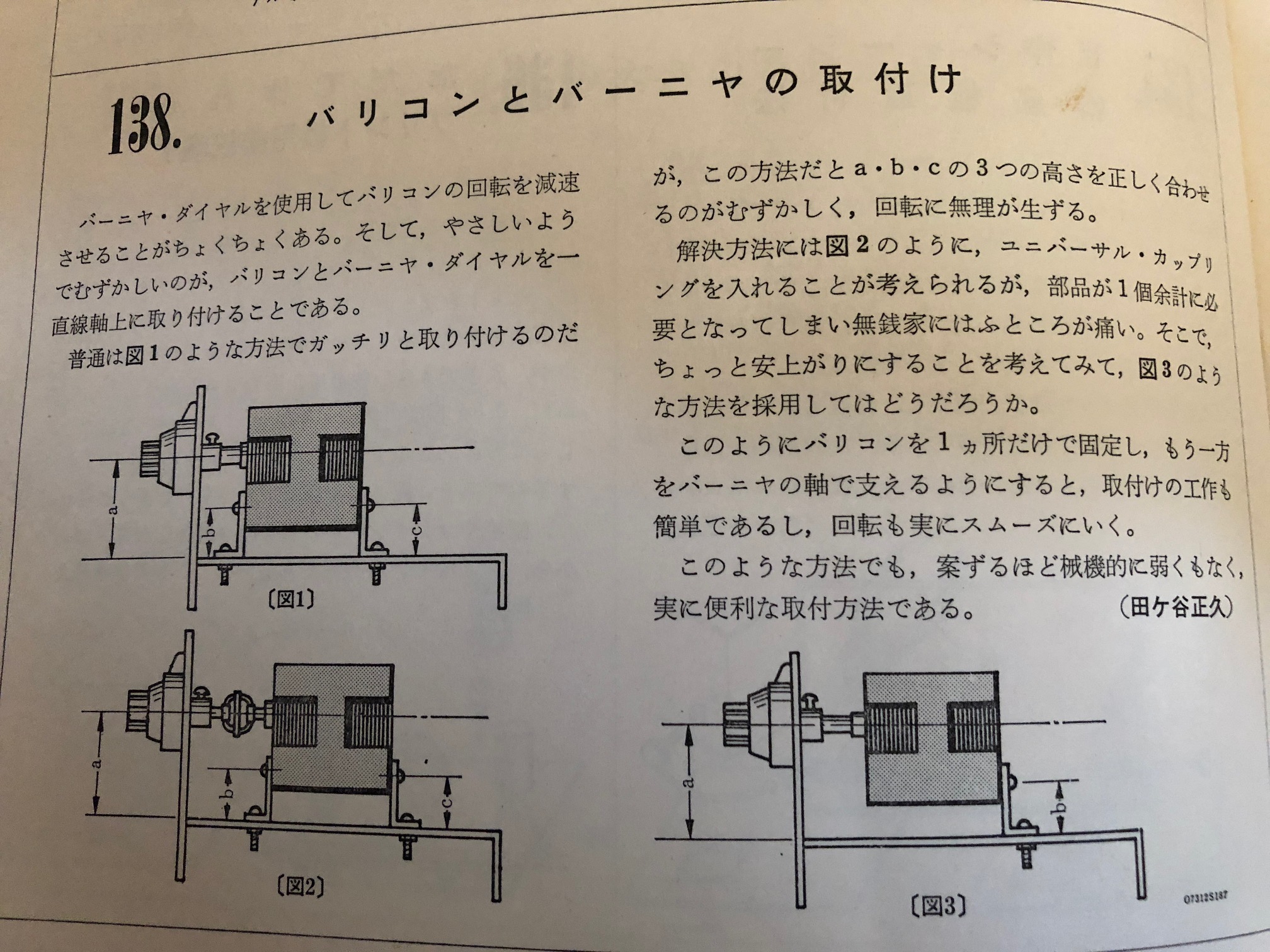

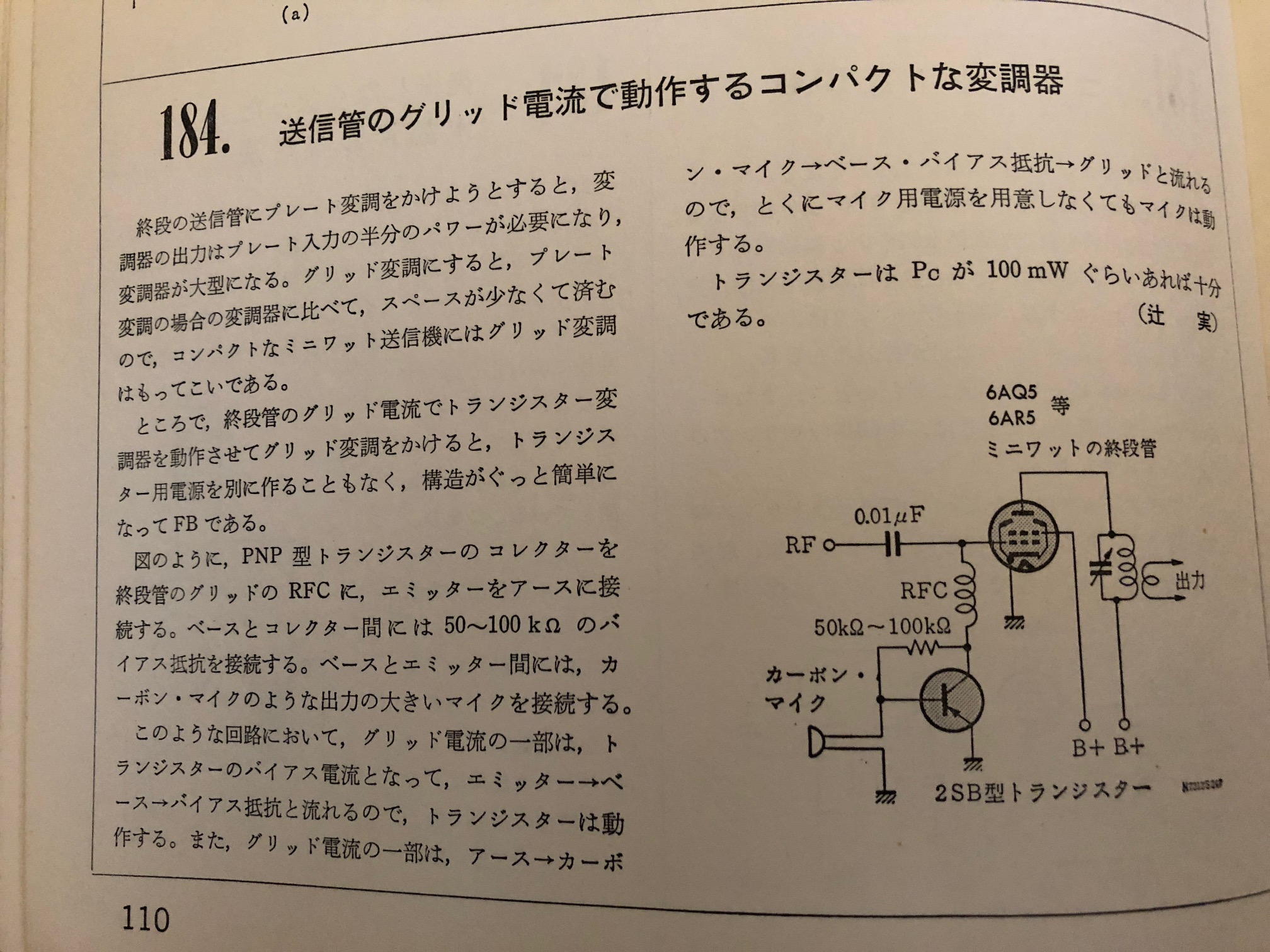

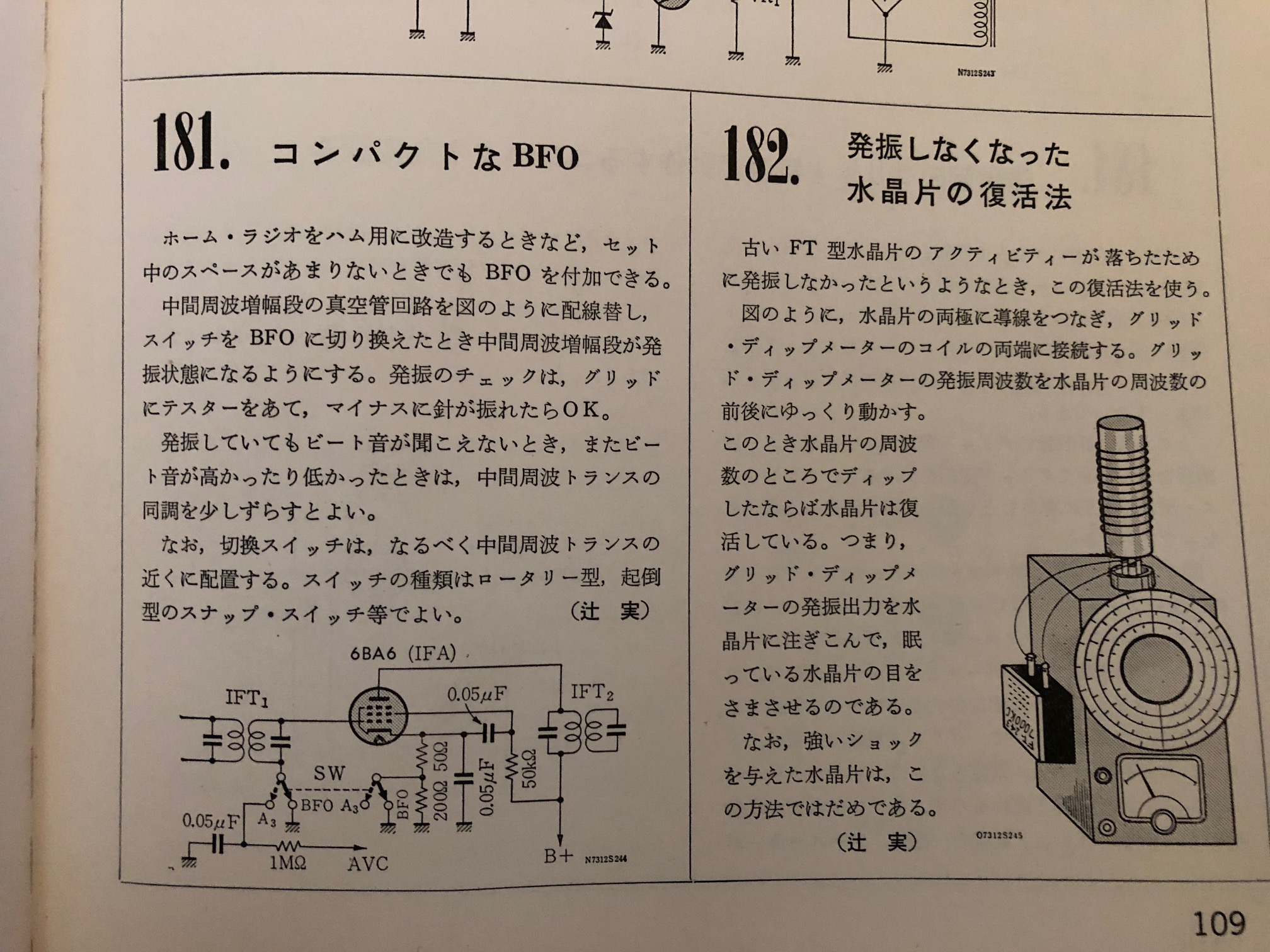

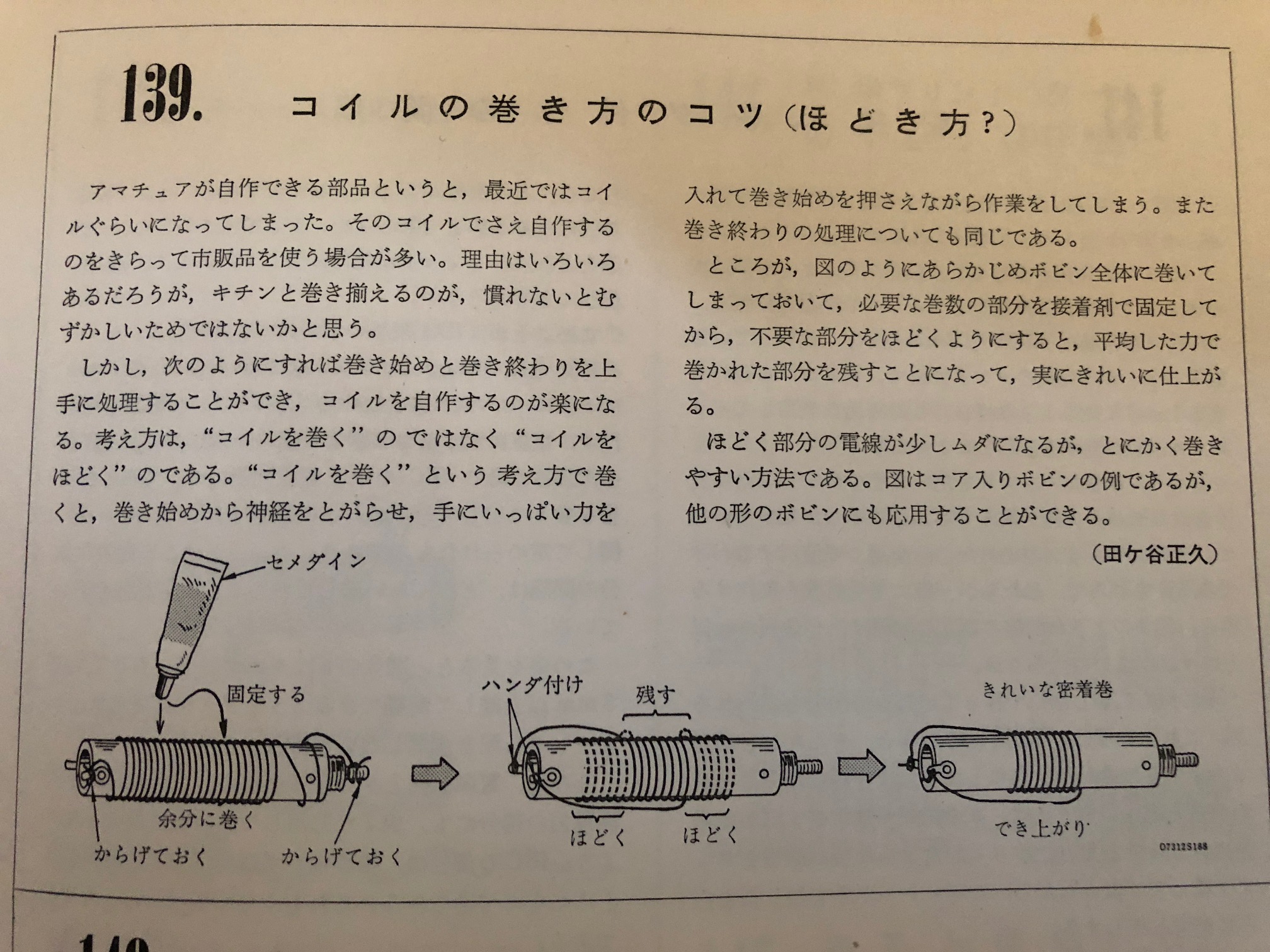

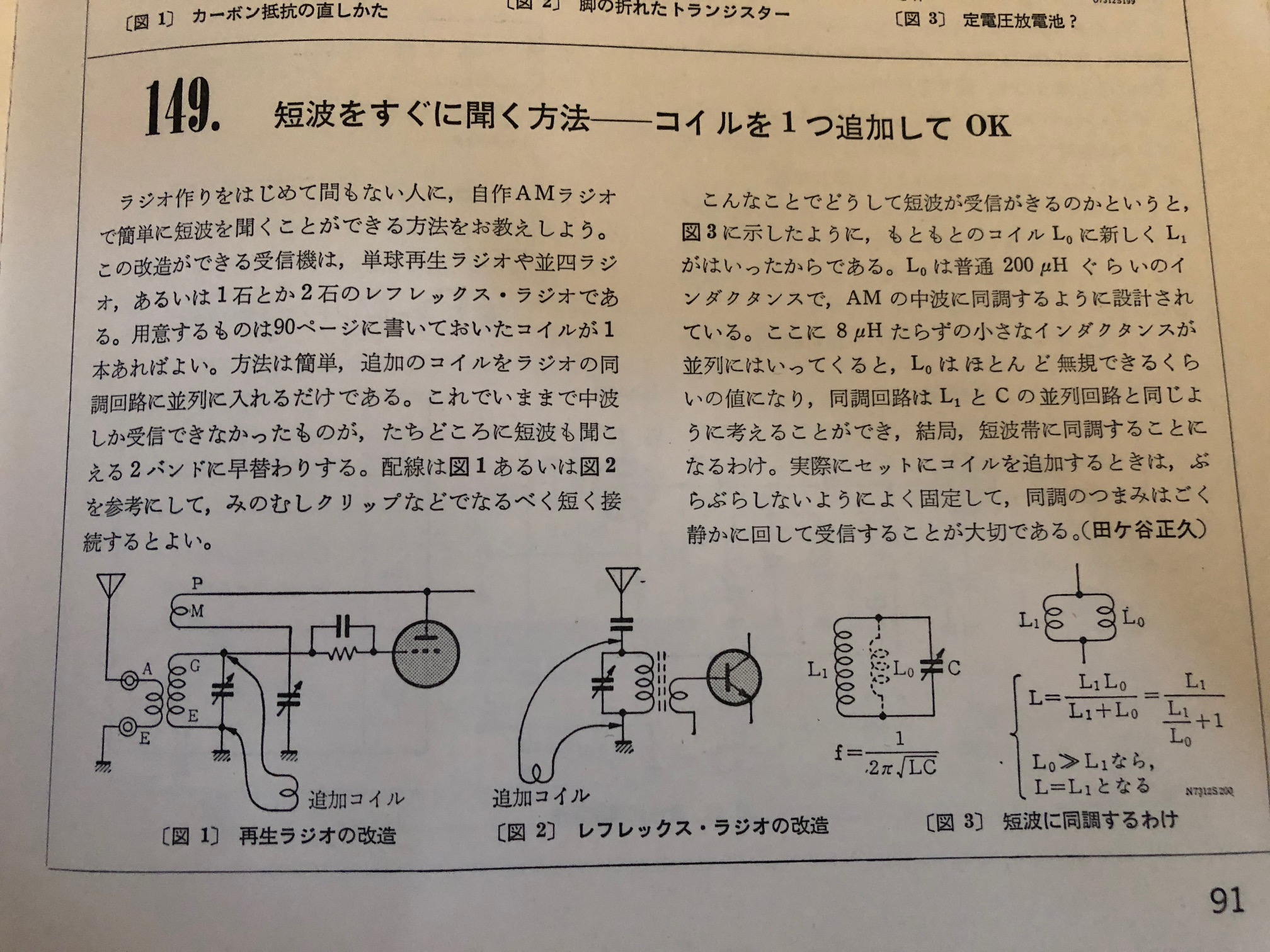

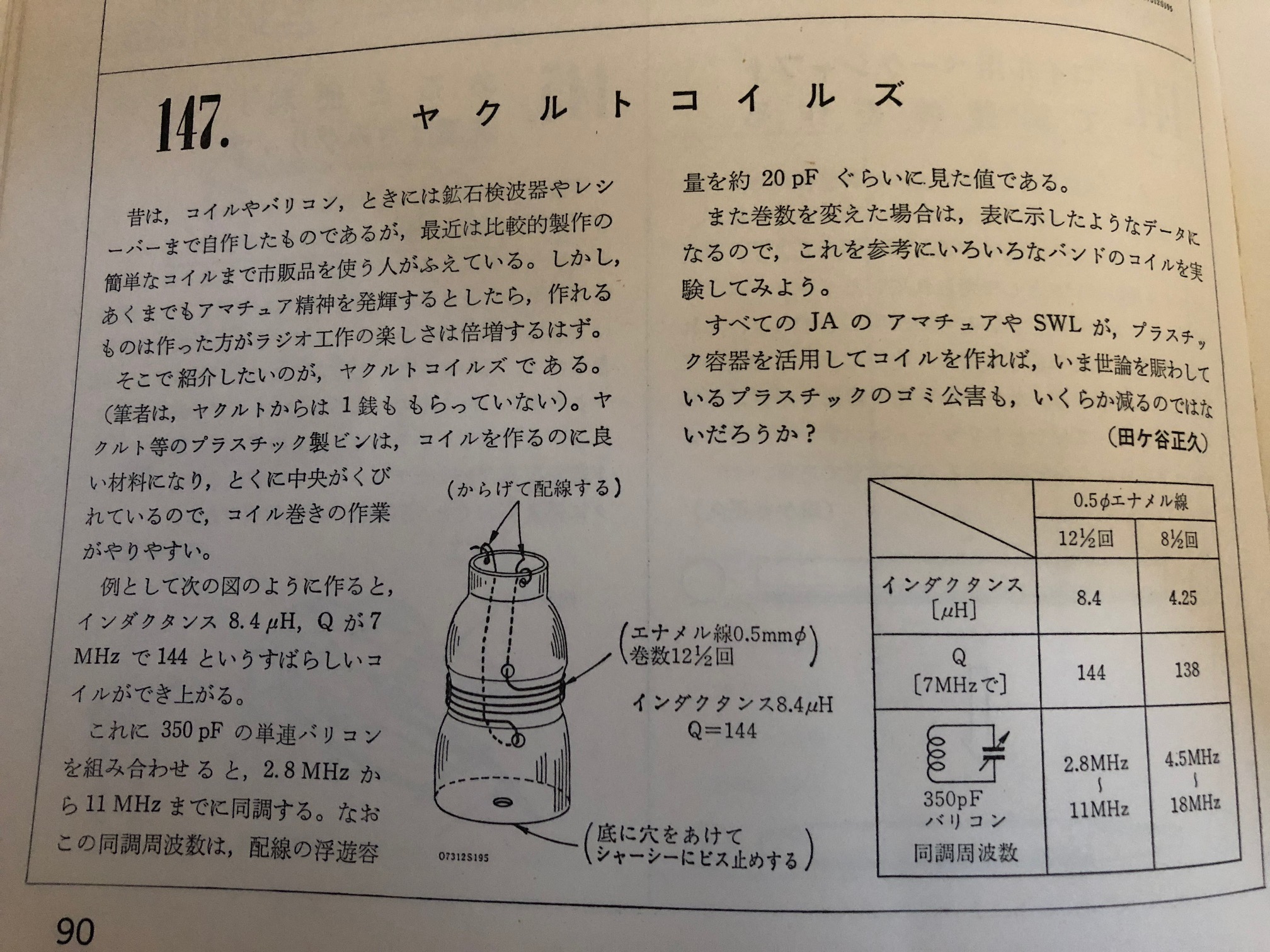

JH3EBM/1 佐竹さんより懐かしい記事を戴きました No.149 短波をすぐに聞く方法は私もやってました。 3.5 MHz の AM はこれで聞いてました。

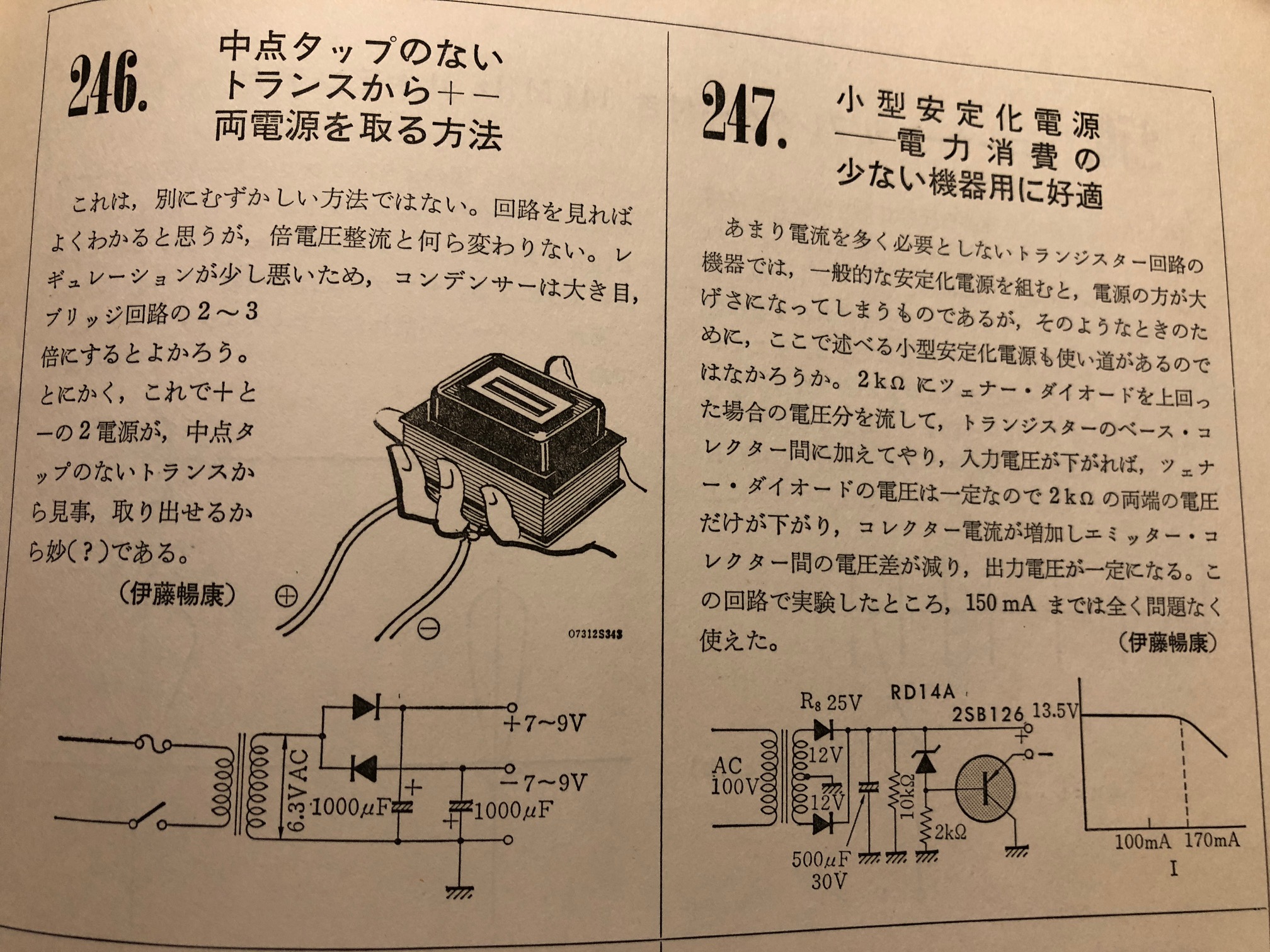

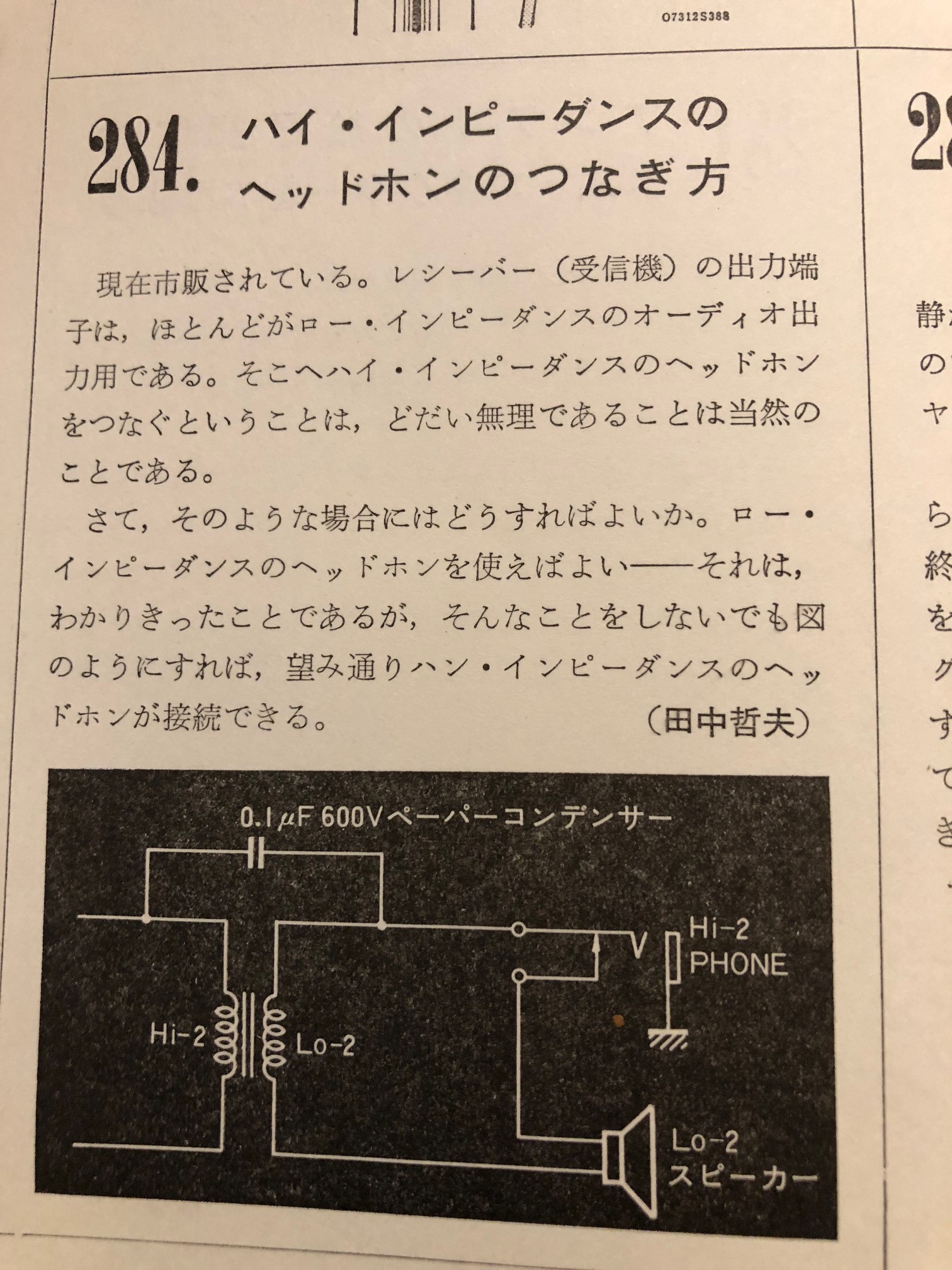

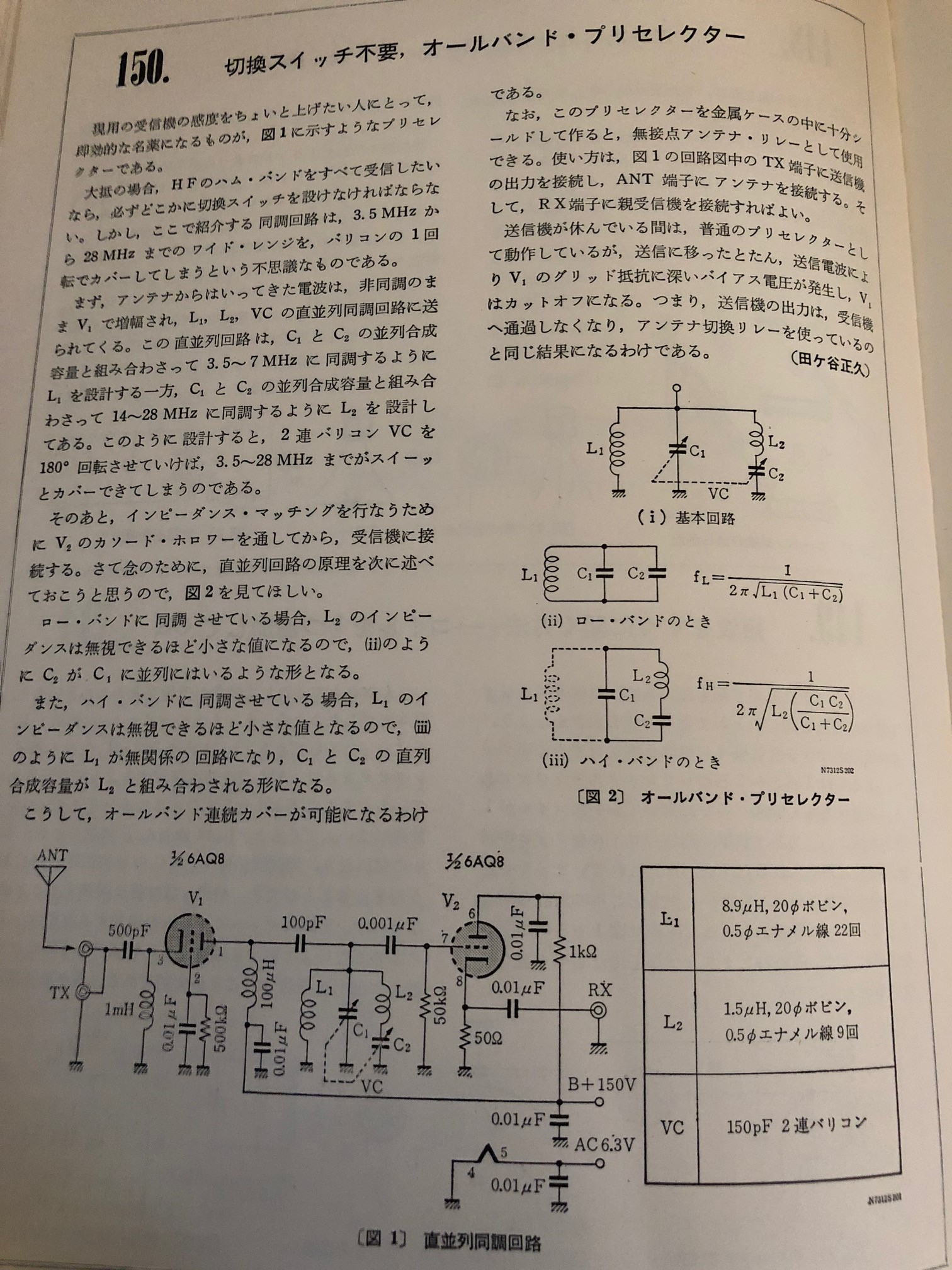

JH3EBM/1 佐竹です。「初歩のラジオ別冊 アマチュア無線アイデア百科」（誠文堂新光社刊）の記事を何枚かお送りします  2018//07/27 de JR1KQU 加藤欣一 |
|
2018 年ハムフェア － AM 通信愛好会は、今年は8/25 土曜日のみで
8/25～8/26 開催の 2018 年ハムフェアですが，AM 通信愛好会では、今年も JA9FIO 中嶋様の絶大なる御後援で、8/25 土曜日 例年通りの場所で 2 コマブースをご用意できました。
ハムフェアは翌日 8/26 日曜日もありますが、ブースの方は、土曜日だけとさせていただきます。
17:30 から、いつものワシントンホテル 1 階のジョージタウンで 2 時間、懇親会を持ちたいと思います。
このような予定でおります。
年一回のアイボール、貴重な情報交換で楽しんで戴ければと思います。 2018//07/25 de JR1KQU 加藤欣一 |
|

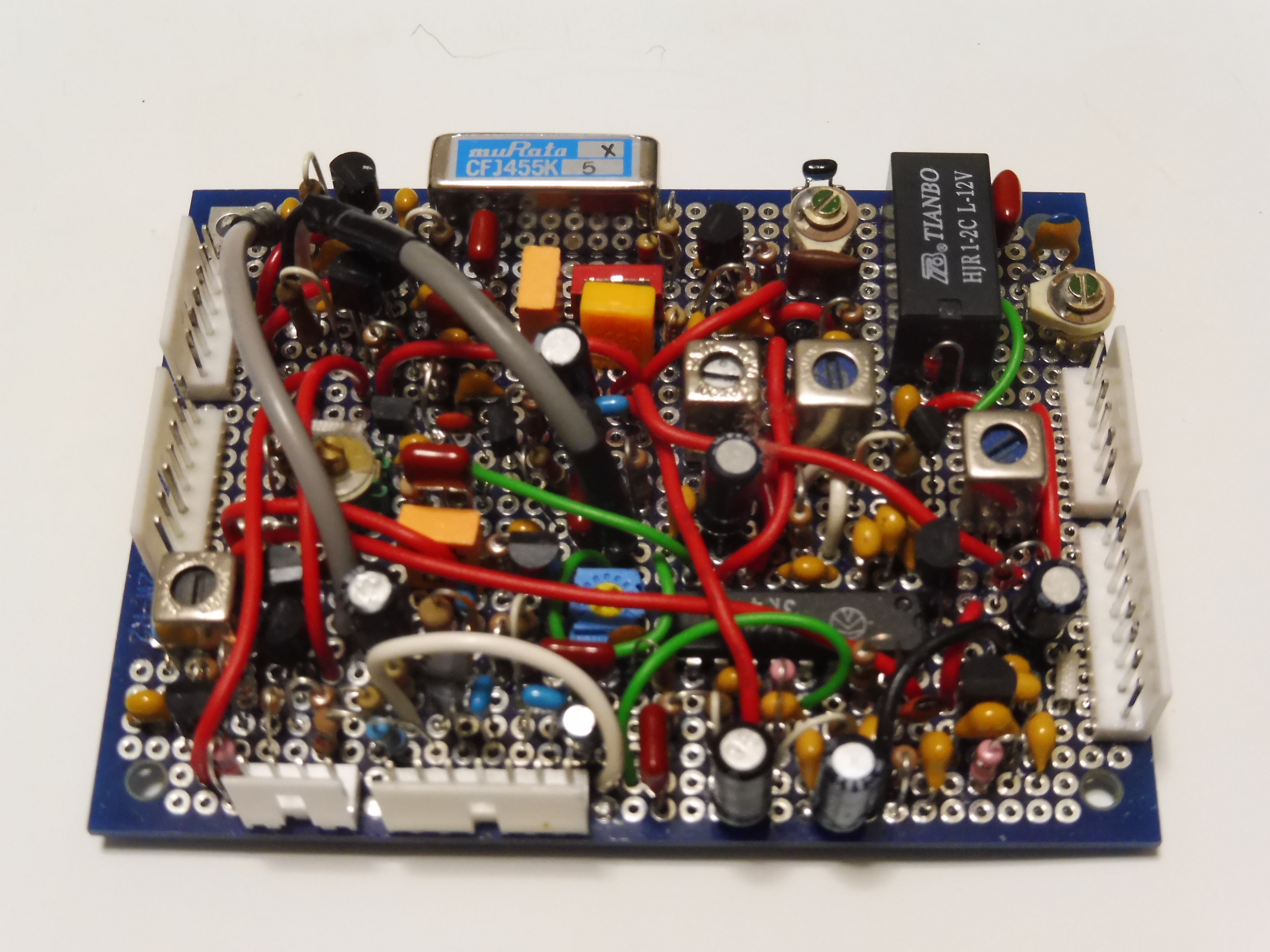

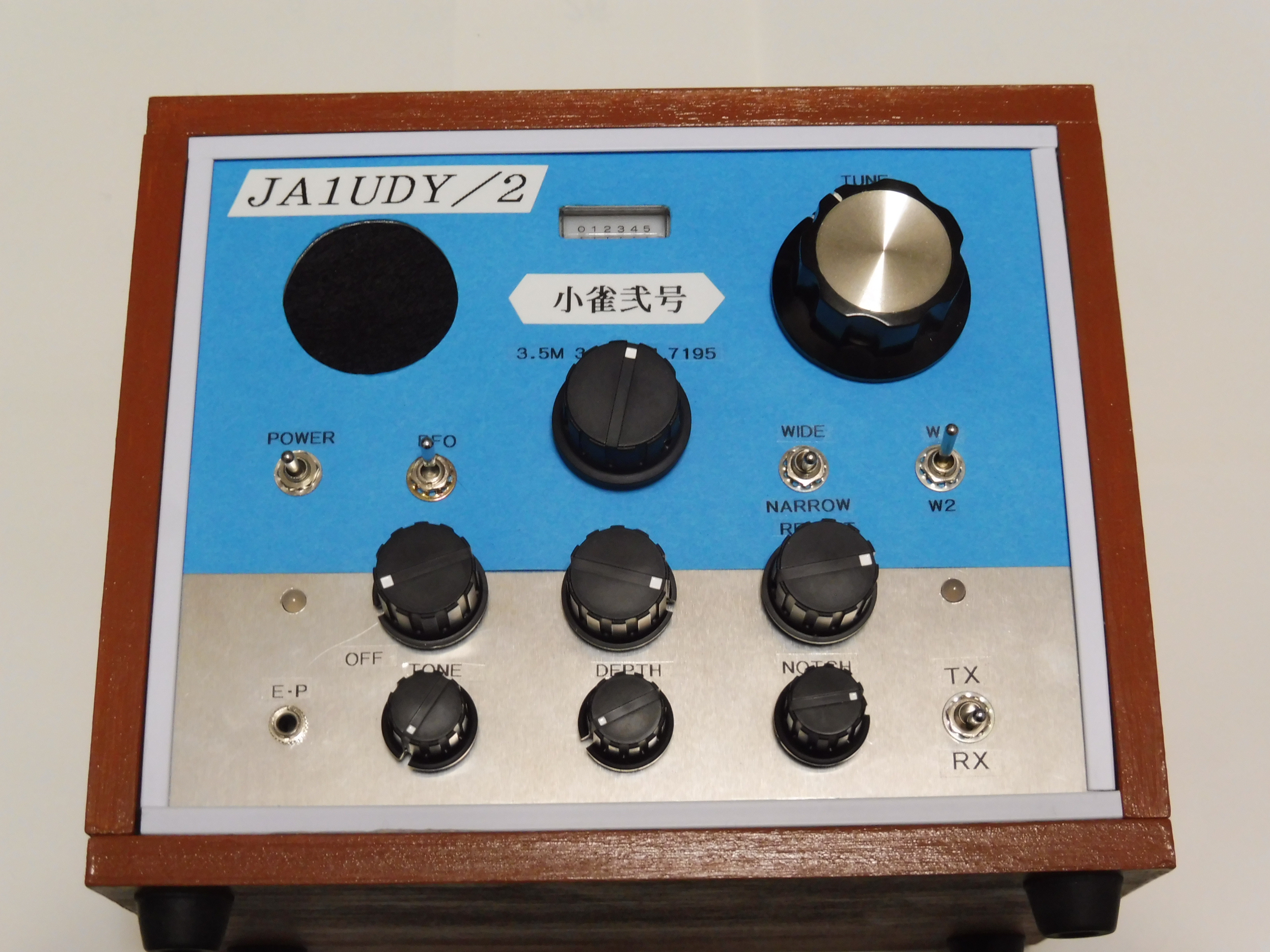

JA1UDY/2 三浦文雄OM の「小雀弐号」完成
蛇の目仙人より、去年ＪＲ1BPR西野様よりいただいたICで新作完成のお知らせです。
ようやく受信機作りも終わりました。随分長い間試行錯誤しましたが、ようやく納得のいく受信機が出来上がりました。
このICはAM用ですのでBFO付けると増幅してしまいIF回路が飽和してしまいます。というよりAGCが掛かってゲインを落としてしまいます。一応AM,SSB両方の受信としましたのでBFOは不可欠です。
実験しながら少しずつ組み込んでは取りはずしの繰り返しでした。3.5M,3.7Mは7Mコイルにコンデンサーをかまして共振させましたがハイCとなってQが下がり感度は下がってしまいましたが仕方ありません。コイルを追加するだけのスペースがありませんので。配線が込み合わないようリレーで切り替えております。
オーディオ出力は別基板でLM386を電源安定化で働かせております。
局発は3.5,3.7,7各バンドともLC発振でバリコンは使用せずにバリキャップにて同調を取っておりますが、思ったより安定しており各バンドともVR１回転で同調を取っておりますが慣れるとチューニング難しくはありません。ダイヤルをぐるぐる回すわずらわしさがありません。
RF.ATTで適正レベルで聞けばAM.SSB共に綺麗に再生します。混信のあるときはSSBフイルターに切り替えれば了解度が上がり、混信無ければワイドで聞くとすっきりした聞きやすい音色になります。
この受信機に3Wの7195送信基板を組み込み、トランシーバーといたしましたが受信は良いのですが送信の音がイマイチで改善の余地があります。いつか暇を見て直したいと思います。
JA1UDY/2 三浦文雄
小雀弐号の受信音です。BC-1004Cで聞いてました。
コンデションの悪いなか3Wで飛んで来るんで、QRPの場合はOKだと思います。話の内容十分解りますから。 戦時中スーパープロに再生式で立ち向かった日本軍はバカか、根性で勝てると勘違いしてたのか。１０代で特攻で亡くなった若者かわいそうですよ。 2018//07/20 de JR1KQU 加藤欣一 |
|
ときの広場掲示板に JA9BZQ 永野様の 50 MHz AM 送信機，変調器登場
7/2 18 時過ぎ、仕事の片付けやりながら事務所で TR-70 音聴箱2 で 7 メガを聞いてましたら JA1JPW 局が CQ 出されてました。
永野さん、新潟の 50 MHz AM ロールコールが第 5 土曜日まである週は、50.32 MHz で SSB のロールコールもやってるとの事で 6/30 に参加、平地からのキー局運用でしたが、しっかり親不知子不知の難所を超えて、グランドウェーブで交信できたとの事です。
ときの広場掲示板に新潟の AM ロールコールグループから永野さんの 50 MHz AM システムご紹介下さいとの事で、紹介されています。 皆様もご覧下さいませ。 2018//07/04 de JR1KQU 加藤欣一 |
|
Re: 求む！ 28MHz AM QSO！― とくに 4、7、9、0 エリア
JR1IVA 市川様より、28 MHz AM QSO のアイデアを戴きました。
4,7,0エリアの記念局 2018年7月アクテビティ
7195 AMメンバー 9エリア、沖縄
PR 28Mhz ＣＱ七夕 アクテビティ・・
7エリアの天童の記念局、JP7CZE 川辺さんがオペレートの時には、ぜひタイミングを見て 28 MHz AM も QRV してあげてください。本家、7195 AM の方もよろしく。 2018//07/02 de JR1KQU 加藤欣一 |
|
求む！ 28MHz AM QSO！― とくに 4、7、9、0 エリア JH8SST/7 八柳 頓首再拝
|
|
H8SST/7 八柳OM ― 28MHz AM やっと3エリアと交信できました
H8SST/7 八柳様より 28 MHz AM 交信リポートです。
E スポのハイシーズンですが、今年、当地では 28 MHz AM が週末に開かず、交信実績が伸びていません。
そんな中、23 日（土）の朝に 28.512 MHz で CQ を出す 3 エリアの局が聞こえたので、VXO を調整してゼロインし、AM でコールしたところ、無事に応答があり、AM / SSB のクロスモード QSO が成立しました。
これで 28 MHz AM 特記 AJD 完成まで 4、7、9、0 エリアを残す状態に一歩進展しました。 28 MHz AM は、HF で最も AJD の完成が困難なバンド・モードと感じます。
JH8SST/7 八柳 頓首再拝 2018//06/28 de JR1KQU 加藤欣一 |
|

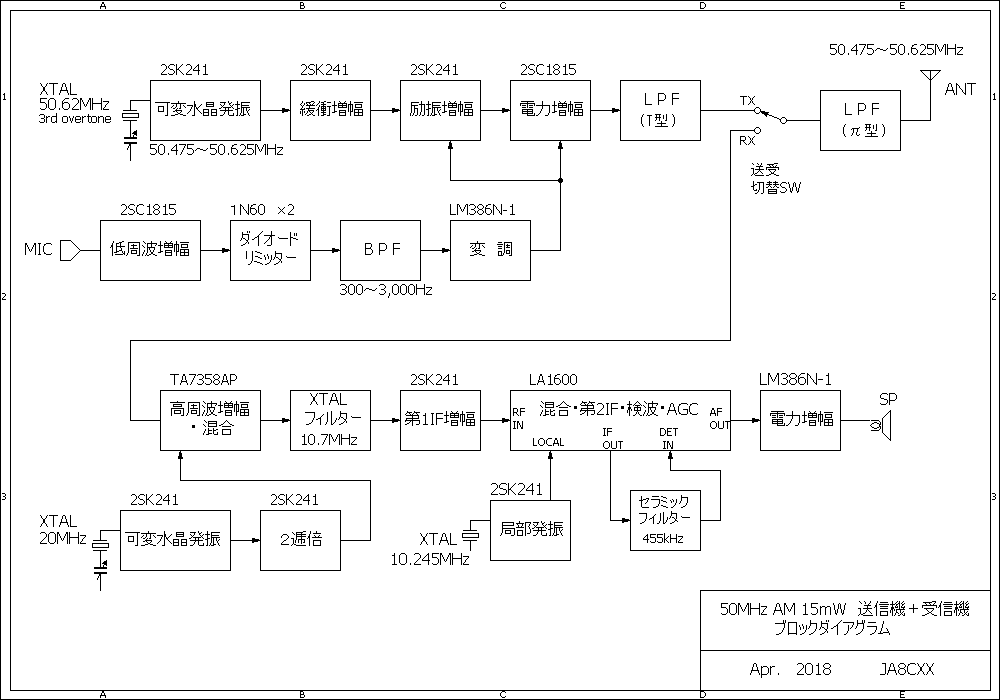

JA8CXX 高野OM ― 50MHz AM 15 mW で、北海道～九州のQSO！
JA8CXX 高野 OM より楽しいメールを戴きました。
ご無沙汰してしまいました、JA8CXX 髙野です。

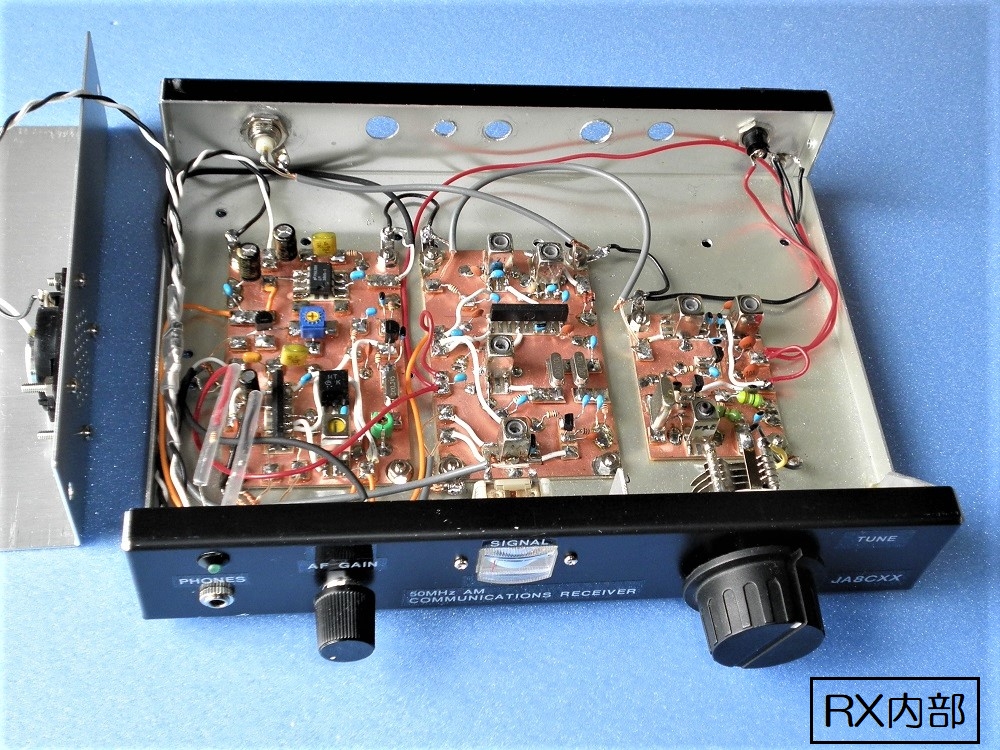

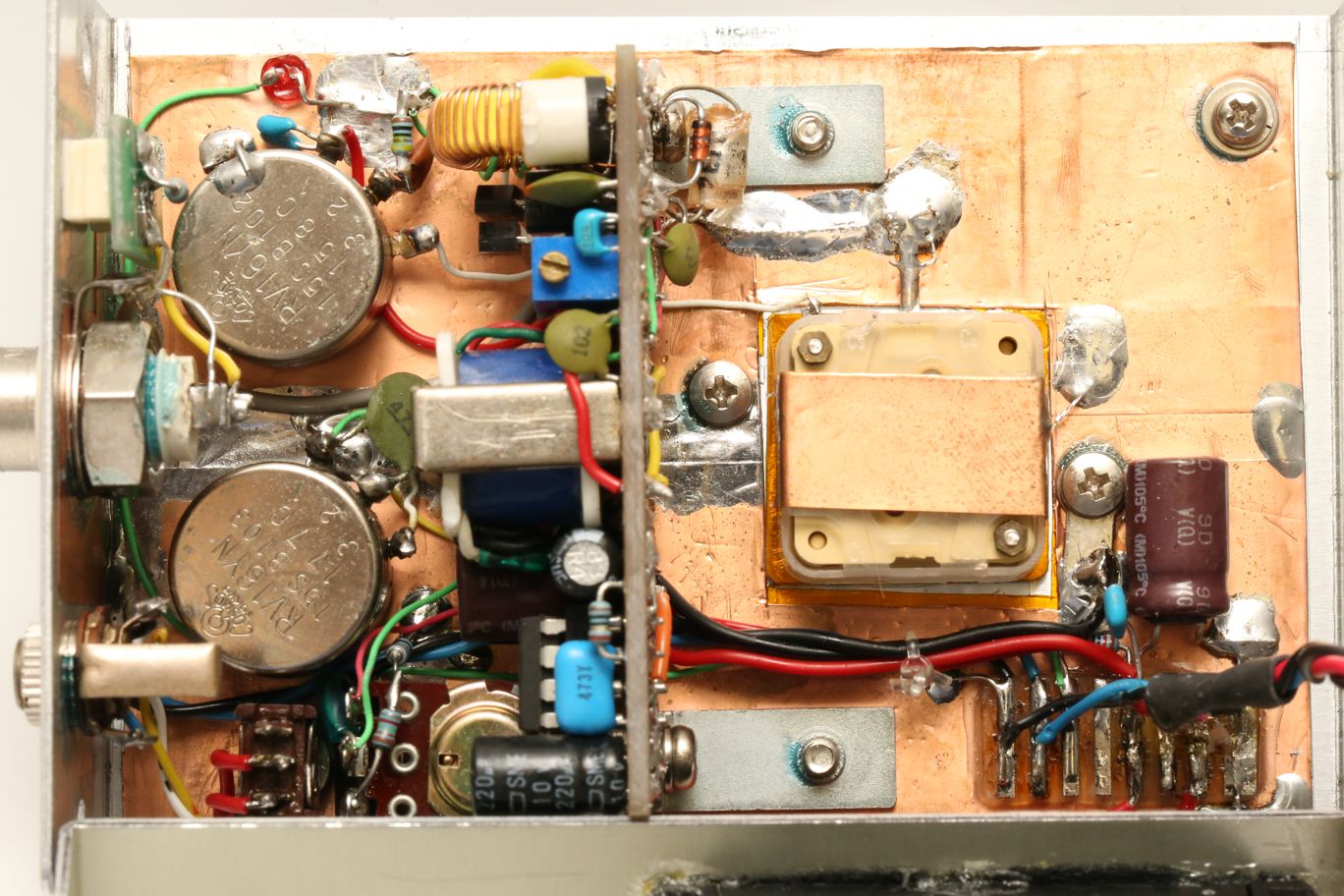

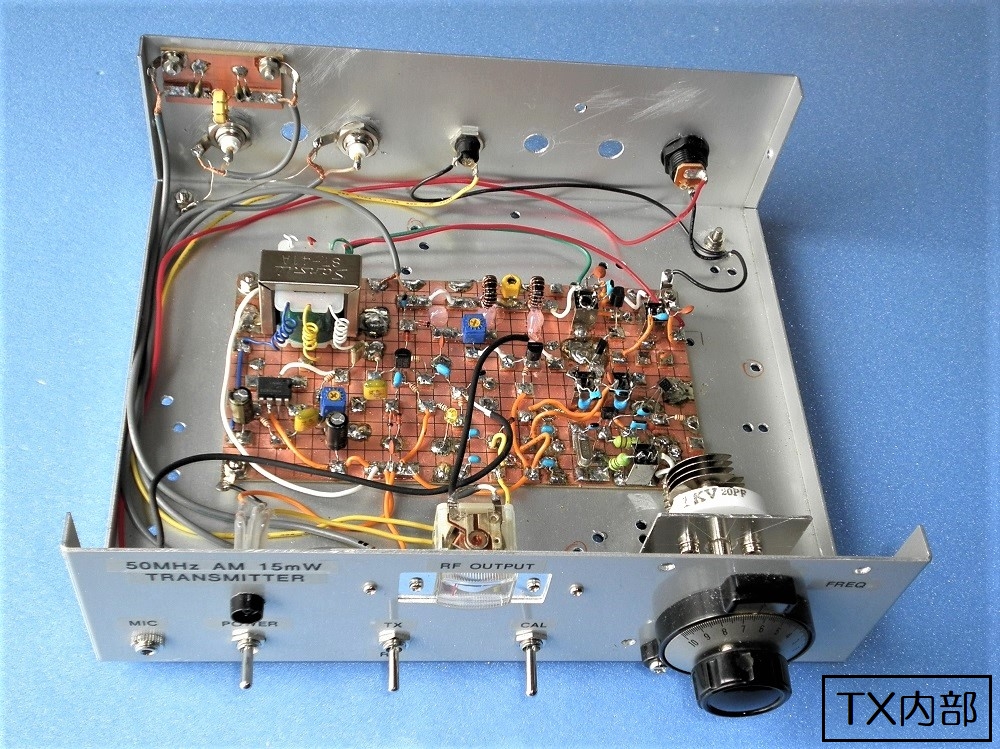

昨年秋から、50MHz AM の QRPp 機を製作しておりましたが、今年 2 月にほぼ完成しました。

  ケースは、以前作ったリグをばらして再利用したので、大き過ぎるし不要な穴だらけです。 送信部は 2SC1815 シングル、出力 15 mW、終段・励振段コレクタ変調、送信周波数は 50.475 ～ 50.625M Hz。 受信部は第 1 IF ＝ 10.7 MHz、第 2 IF ＝ 455 kHz のダブルスーパー。電源は単三サイズの Ni-MH 蓄電池4本（ 1.2 V × 4 = 4.8 V ）です。
完成後、ローカルの 2 局と交信できましたが、その後は相手局が見つかりませんでした。
5 月 30 日、強力な E スポが発生し、JA6GZH 局との QSO が成立しました。RS は His 59 - My 55 でした。 2018//06/28 de JR1KQU 加藤欣一 |
|
8J6VLP/QRP 21.154 MHz AM に現る！！
6/19、JA2PEZ 野口さんによれば、 E スポで JH1EAK 寺山さんとの 交信終わった 14 時 11 分に、かすかに呼んでくる局が。当初は 45 ～ 46 だったそうですが、そのうち 59 まで上がり、8J6VLP/QRP だったことがはっきりと確認できました。
8J6VLP/QRP は、オペレーターは日南市の JA6SZC 川島さんで、 AM の波は 1.5 W で、4 エレ八木との事ででした。
川島さんはよく TX-88A と 9R-59 で移動運用されますから、機械は何だったのか？ 88A なら 10W は出ますが。
皆様に 21.154 MHz AM に出てますので宜しくお伝え下さいとの、川島さんからの QSP です。
なお，記念局 8J6VLP のホームページ で，ぜひご覧ください。
2018//06/19 de JR1KQU 加藤欣一 |
|
アキバ、タイトのバリコン情報
6/18 久々にじっくりアキバ探索してきました。
速報ですが、500V 耐圧のタイトのバリコンがなくなりました。
まず、ラジオデパート 3 階の門田無線では完売したとの事、エスカレーター挟んで塩谷無線では、やはり完売 1 kV 耐圧のは 100～200 PF のものは少し残ってましたが。
残る 1 軒、秋葉原駅出てすぐのガード下の東邦無線にはまだありました！
しかも東邦無線では、500 V 耐圧 10 ～ 200 PF まで店頭在庫あり。30 PF あたりで 1,120 円とリーズナブルです。
お店の開店が平日、土曜日は 3 時位までは開いてるようですが、土日は休みと考えておいた方がよいと思います。
嬉しい事に分割巻きの RFC の種類も多いです。
70 mm のバーニャダイアルも確保したかったので門田無線で 2,730 円でした。バーニャはまだ入手可能だそうです。
アメリカ製のバリコンは軸の太さが 6.2 パイありツマミが入りません。
自作マニアの皆様参考にされて下さい。 2018//06/19 de JR1KQU 加藤欣一 |
|
AM の神も真っ青！大阪で震度 6
JN3ONX 神谷さんより、6月18日朝の大阪府北部地震のリポート（兵庫県明石市）です。
こんにちは。
ただ、ここしばらくの間震度6弱の余震、または熊本のような本震が後に来ると言う噂もあるようです。
東日本大震災の時、ドッグランでちょろちょろーーと遊んでいたうちのワン公はぐっすり寝込んで吠えてもいませんでした。
では。 2018//06/19 de JR1KQU 加藤欣一 |
|
パラオとの AM 交信の様子
先日の 18.142 MHz で T88DT 関口さんとの AM QSOの様子です。
2018//06/18 de JR1KQU 加藤欣一 |
|
久々、パラオとAM交信出来ました。
6/17、あまり強い E スポ出てなかったのですが、18.142 MHz で T88DT 関口さんの信号が 59 で入感です。SSB でコールして 59/59 で交信できました。
すかさず、この周波数で AM モードをお願いしました。出来ると思うけどと自信なさそうでしたが、こちらから、TX-88A をスタンバイさせてるからコールしますと AM でコールしました。
クリアーに 58 で聞こえています。良く来てます！
こちらはどうですか？
55で聞こえています。
SSB に戻り、綺麗に来てましたよと申し上げましたら、7 MHz の AM が CQ 誌に取り上げられて沢山の AM 愛好家がいらっしゃるんですねと、CQ 誌のおかげですんなり AM モードに応じていただけ良かったです。
6/19 夜まで QRV されます。カードは JH1OLB さんあて。 2018//06/17 de JR1KQU 加藤欣一 |
|
14.2848MHz X'talで 28MHz AM JR1KQU 加藤 OM 28 MHz AMは、E スポの巡り会わせが悪く、今期初 QSO 以降に新たな交信ができていない状況です。 今年は、SSB の局を AM で呼び、交信が成立してから AM をリクエストする手法で局数を伸ばそうと考え、適当な水晶を探したところ、アイテンドーに 14.2848 MHz という目的にピッタリの水晶がありました。 さっそく手に入れて動作させてみると、28.570 ～ 28.505 MHz まで VXO でき、目的にピッタリでした。 とにかく今年は週末に E スポが出てくれなくて空振りばかりですが、E スポが出たら、SSB 局を狙って AM でコールしていこうと考えています。 73 JH8SST/7 八柳 頓首再拝 2018//06/08 de JR1KQU 加藤欣一 |
|
関東梅雨入り近況報告
JH2EPX/1 宮路さんよりトランシーバ完成のお知らせが。
加藤様 ご無沙汰しております。
早いもので、 6 月のカレンダーが壁にかかっています、考えてみると 1年の半分が過ぎようとしているということに驚きです。
ハイバンドでの Es も毎日のように開けHF帯、50 MHz と電波を出されたり、コツコツと自作されたりと、お元気にご活躍のようですね。
私の方はボチボチです。近況報告を。
そうこうしているうちに 5 月ゴールデンウイークが過ぎて少し経った頃、腰を痛めて整骨医院通い、また虫歯で歯医者通いと、つい先週まで 50 MHz のアンテナがベランダから消えてしまっていました。

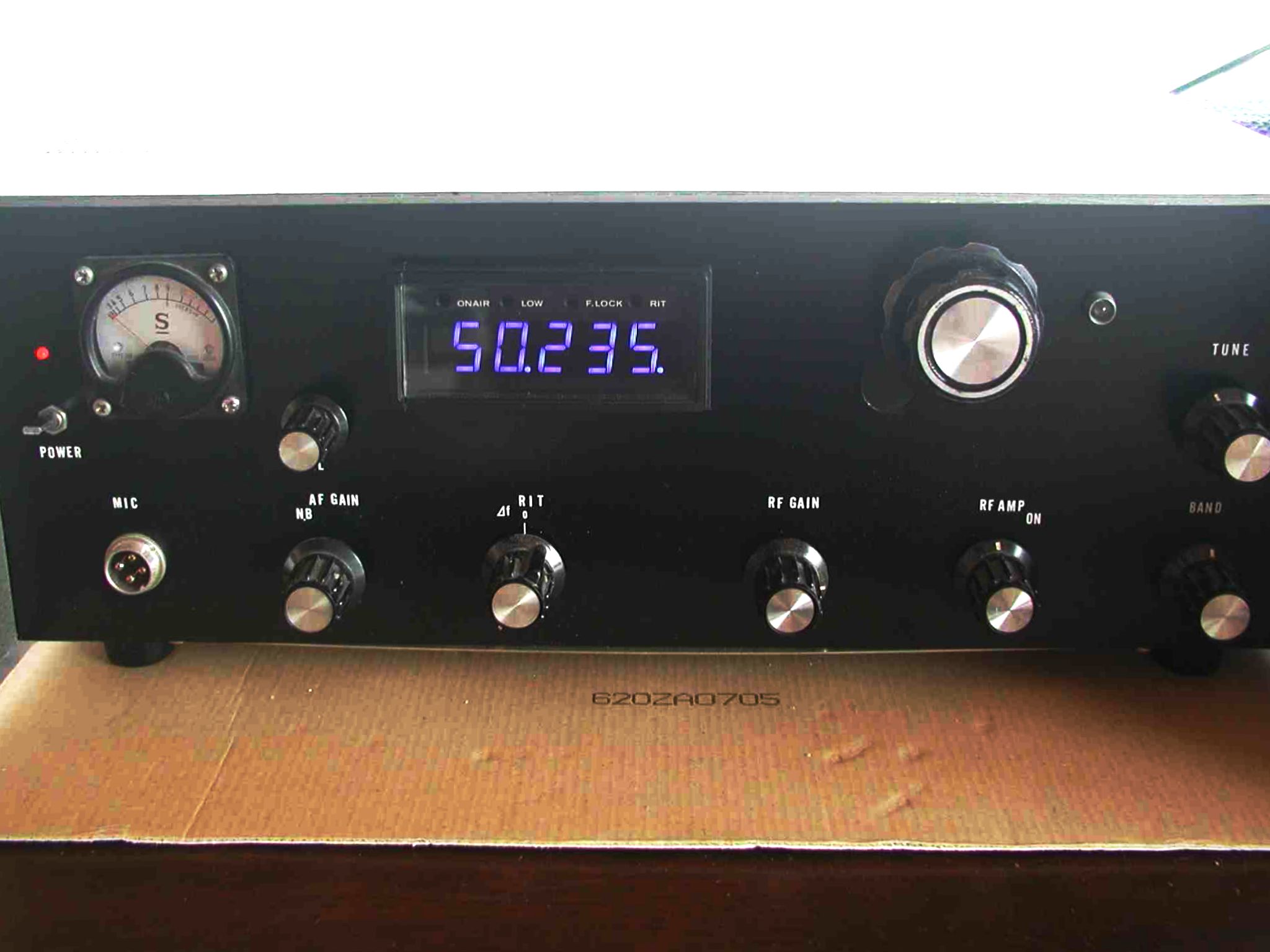

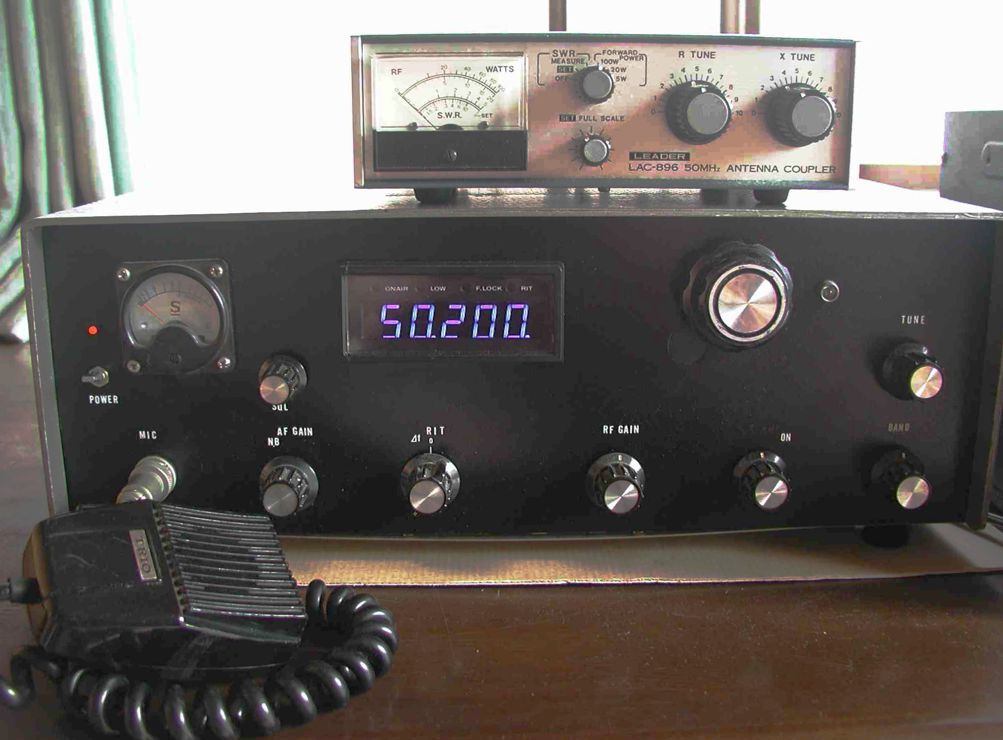

Es もシーズン真っ只中の5 月中旬、コリンズモデルの自作 50 MHz トランシーバーが完成。 50 MHz / SSB / 15 W （ 50.0 ～ 50.40 MHz ）。  アンテナが必要と痛感しました。 そこで、昨日、また 2 エレ HB9CV をベランダに出しました。これぐらいのアンテナが一番便利で楽です。

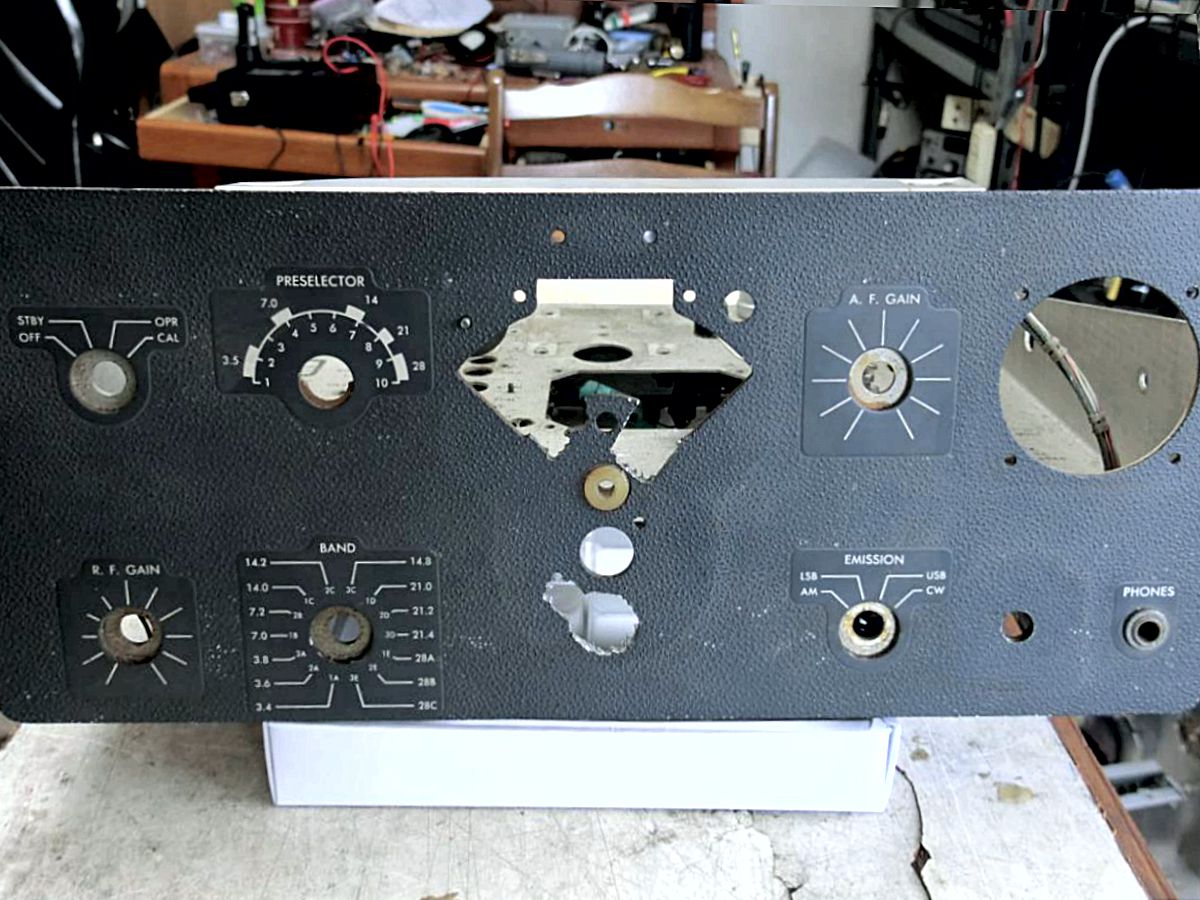

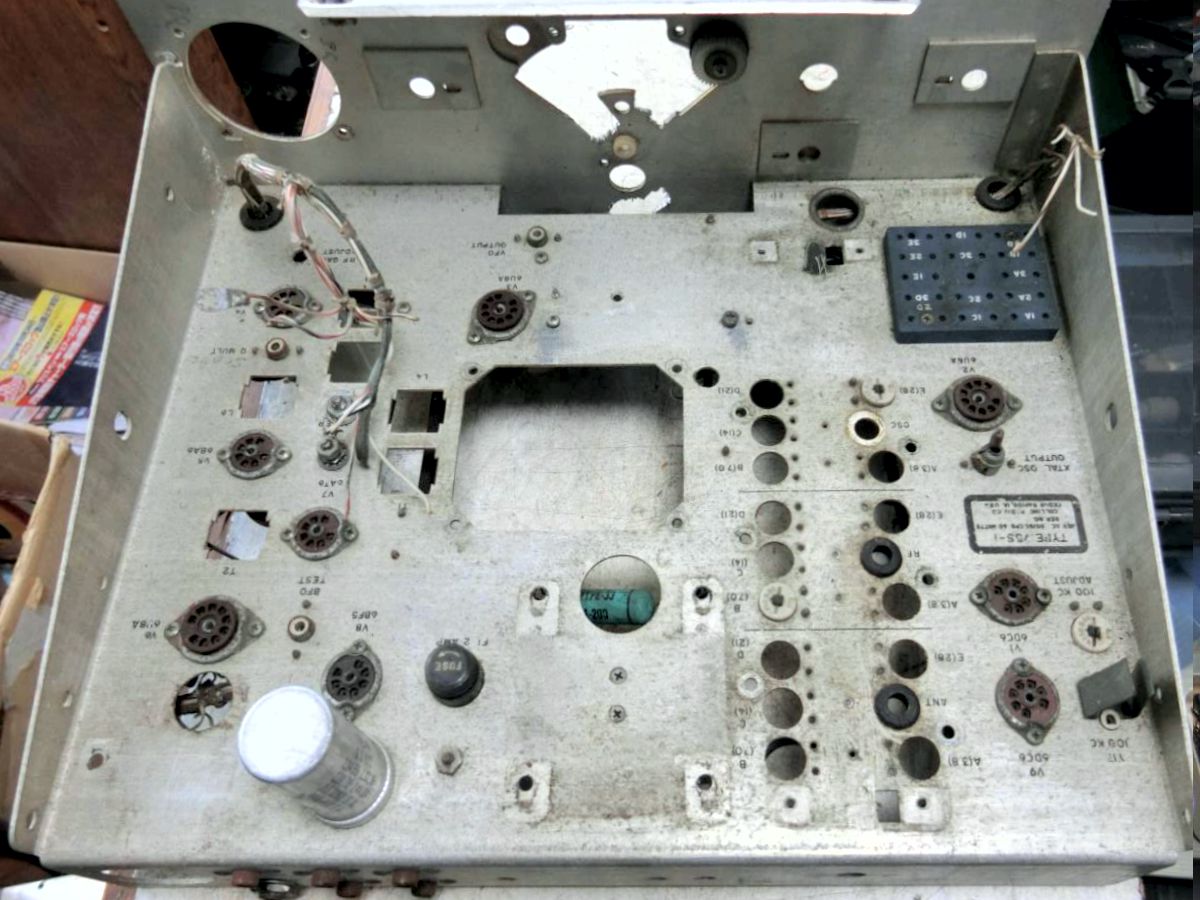

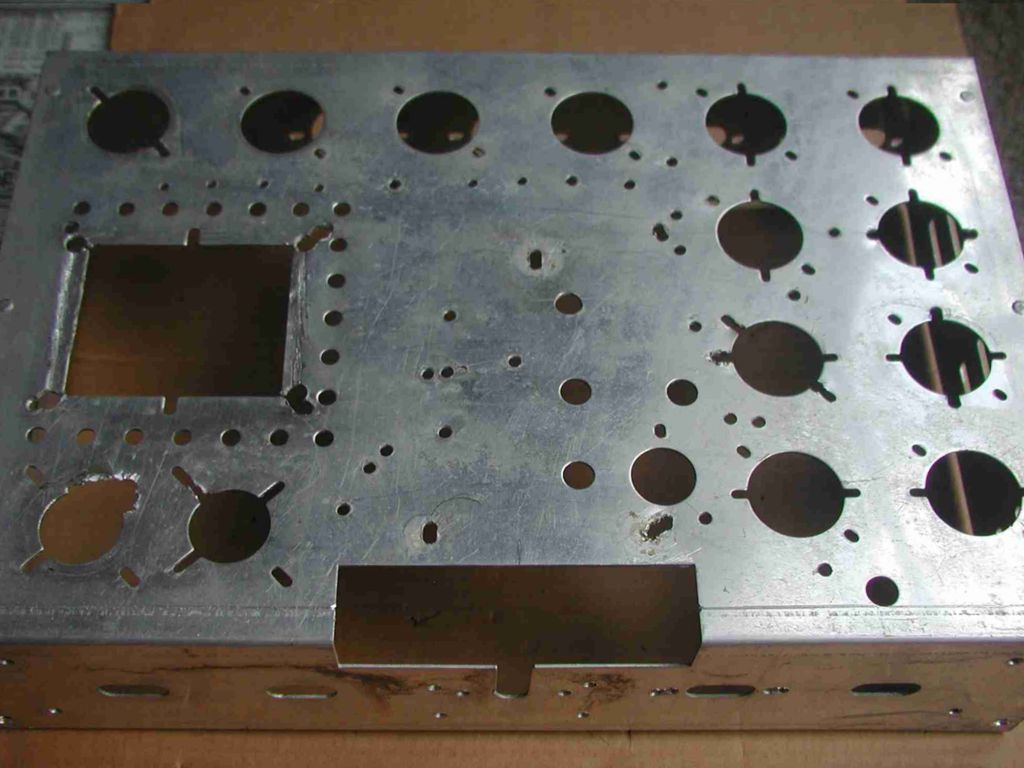

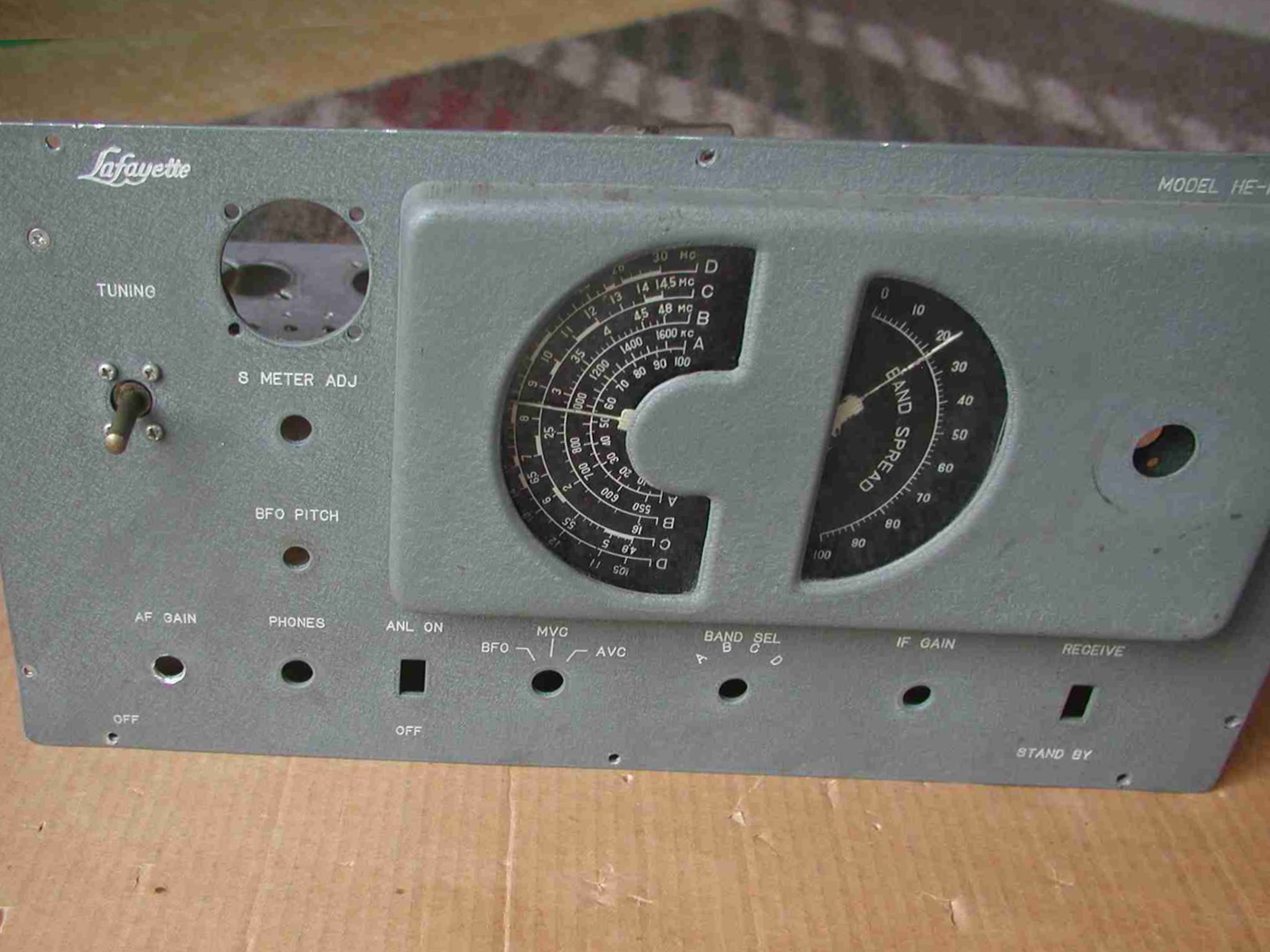

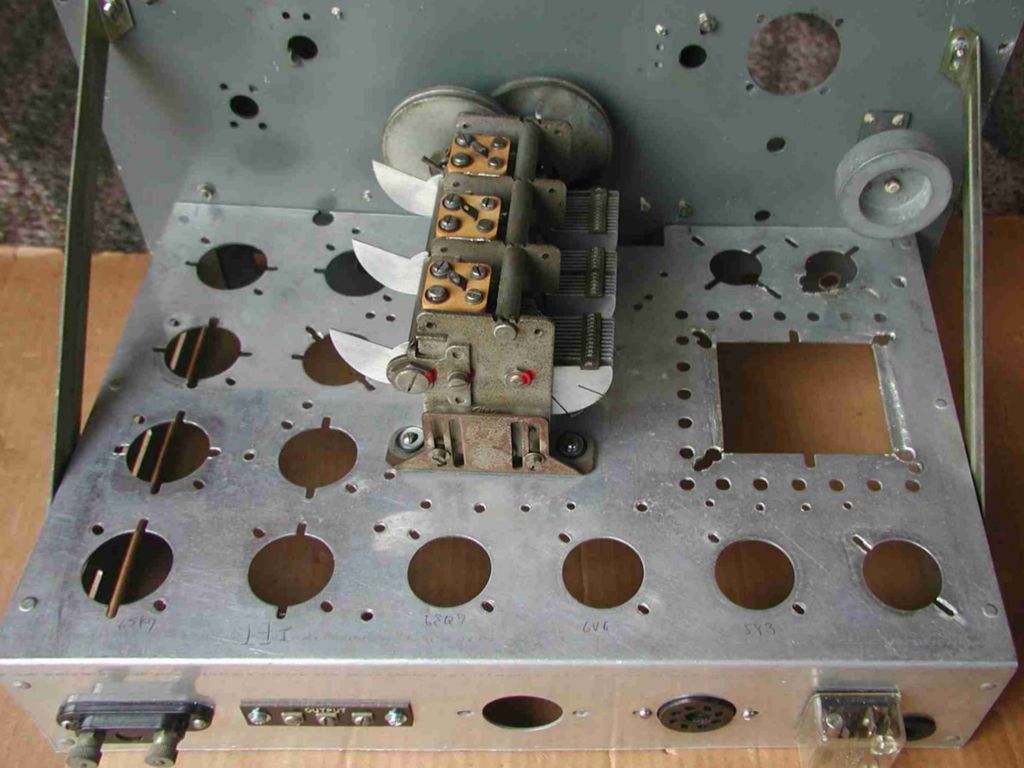

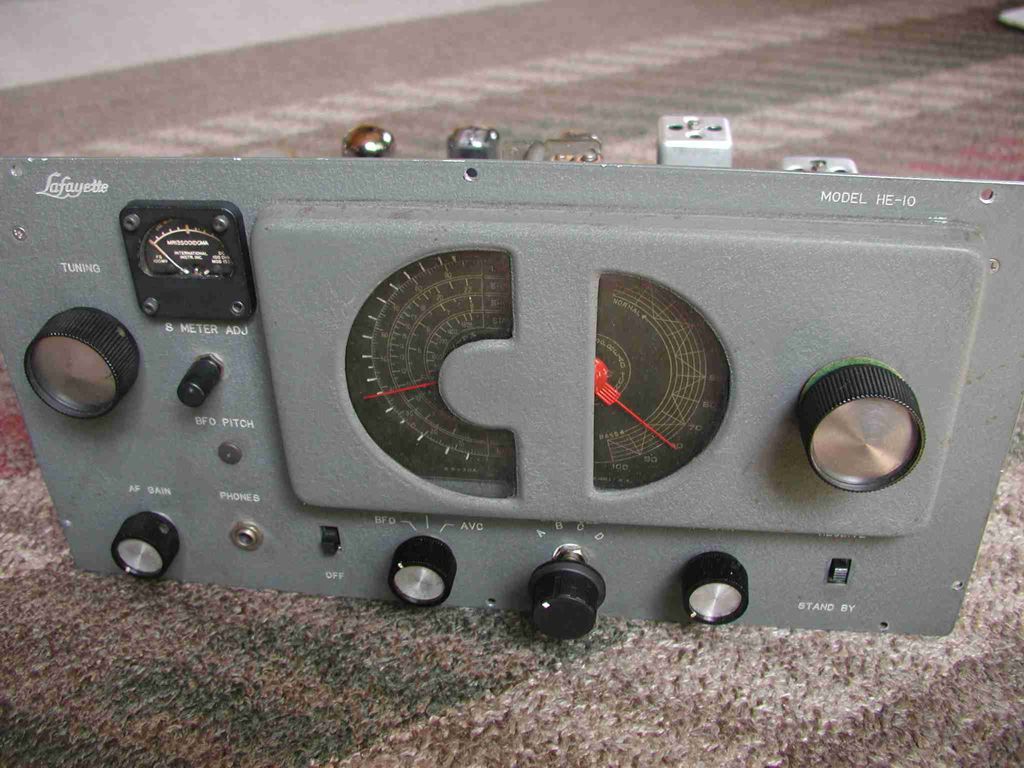

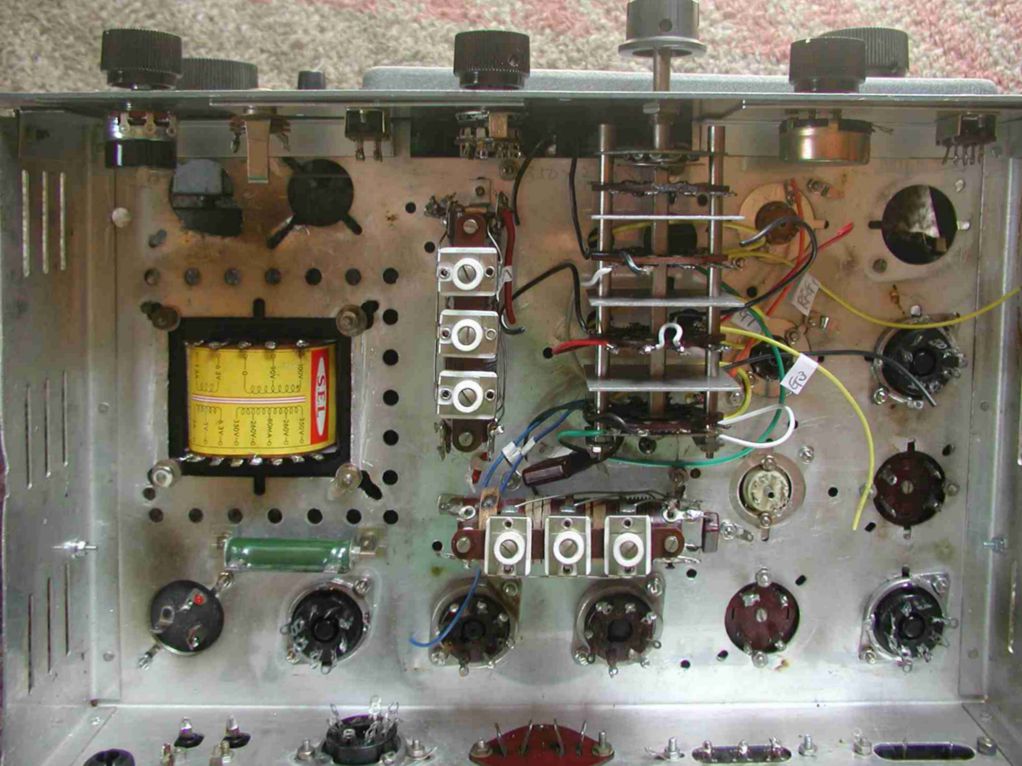

50 MHz 機の完成後、ふと真空管（ GT 管）の受信機の製作を思いつき、9R-4J モデルの 3 Band 通信型受信機を計画しました。手持ちの中古パーツや真空管ラジオ等の補修用パーツなどの部品をかき集めて組み立て、 現在自作に励んでおります。

50 MHz 自作トランシーバーは稼動状態、調子の具合を見てから改めてお相手ください。
腰は治りました。
それでは 2018//06/08 de JR1KQU 加藤欣一 |
|
ふみたてくん
JA9MWC 神谷OMよりお便りです。
こんにちは。
HP の GP アンテナ拝見しました。
以前福井県に遠敷郡上中町があった頃（現在三方上中郡若狭町）50 MHz で近距離 Es で 1 エリアがオープンした時、届いた SASE の中に、
その移動の 2 日後、なぜか普段は実家に寄りつかない弟が帰って来て、その翌朝、病床に居た祖母が安心したようにお浄土に旅立ちました。阪神淡路大震災の前年でした。
さて、「ベランダはあるがコンクリートの壁でアンテナが立てられない。」とかそういう人もいると思います。
それに、18 リットルのポリタンクに満水で無くてもよいから水を入れて（つまりは 18 kg 位の重し）、後はステーを 3 方向くらいに取れば、「竹槍」（ 9 では GP の事をそう呼んでいました。）なら自立するでしょう。 ポールですが、1.5 m くらいで収納出来るアルミパイプ（最近はローラー刷毛やお掃除刷毛の柄で，3.6 mかそれ以上長いのが販売されています）で代用出来ると思いますし、例のマグロ竿なら上を取り外して代用出来るのではないかと思います。
特に Es は 18 MHz が面白いですね。
では。 2018//06/07 de JR1KQU 加藤欣一 |
|
4 バンド 簡易型GPアンテナ（というか垂直ダイポール）の作り方
連日 E スポが発生、ここ 1 ～ 2 ヶ月は楽しめそうですが、7195 AM の皆さんは 7 メガの逆 V しか持っていない局も多く、わざわざ 18 / 24 / 28 / 50 MHz のアンテナ作るのは面倒です。
10 年ほど前に簡単に作った 4 バンドグランドプレーン（というか垂直ダイポール）ですが普通に使えました。
ステンレスの 4 m 位の安い物干し竿に、グラスファィバ製のつり竿を縛り付け 5 m 位あるといいかな。
垂直部分のラジエータは 4 本まとめてビニルテープもしくはタイラップで下から止めてよきます。精神衛生上 90 度ずつずらせて配置するようには止めましたが。
それで、4 本まとめて同軸ケーブルの芯線に半田付け、ラジアルは各バンド 2 本ずつ同軸の外被にまとめて半田付けします。
同軸ケーブルにつながる部分がゴチャゴチャしますので、しっかり各エレメント束ねて半田付け出来るように工夫して下さい。
グラスファィバの代わりに、アルミパイプに沿わせても動作しました。
その後、万歳アンテナに AC コード沿わせてバンド増やそうと試しましたが、V 型ダイポールの場合は全く動作しませ～んでした。不思議ですね～。
そういう意味では、垂直エレメントは、気持ち離すつもりで、釣り竿に 90°間隔でテープ止めした方が良いかもしれません。
マッチング回路は何も入れませんでしたが SWR も低くよく動作しました。
同調点は目的の周波数に合っても、どうしても SWR が 1.0 近くまで下がらないということが起こりえますが，1.5 程度まで下がれば実用的にはロスは少ないですから、OKとしましょう。
当時のログを見ますと、ヨーロッパの局と交信出来てますから大丈夫だと思います。
国内 E スポですからアンテナの高さも必要ありませんし、少しの間使えれば良いので手軽にバンド増やすには簡単でいい方法と思います。
どういう訳か 7 メガがコンディション悪い状態です。 2018//06/01 de JR1KQU 加藤欣一 |
|
とらせん基地局中間報告
グレーの油性ペンキがまだたっぷり残っていたので、躊躇なく塗ってしまいました。
こんな感じになります。あと内蔵電源、秋月の3Aキット組み込み、文字入れできましたら完成となります。

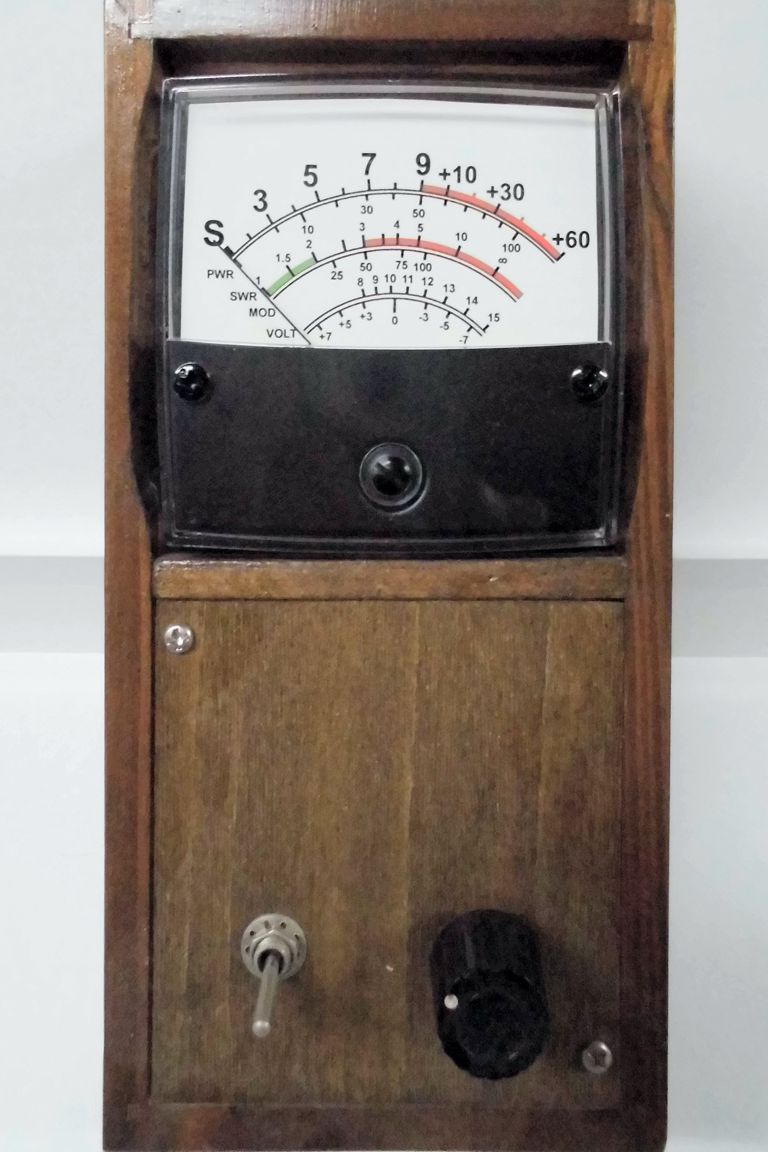

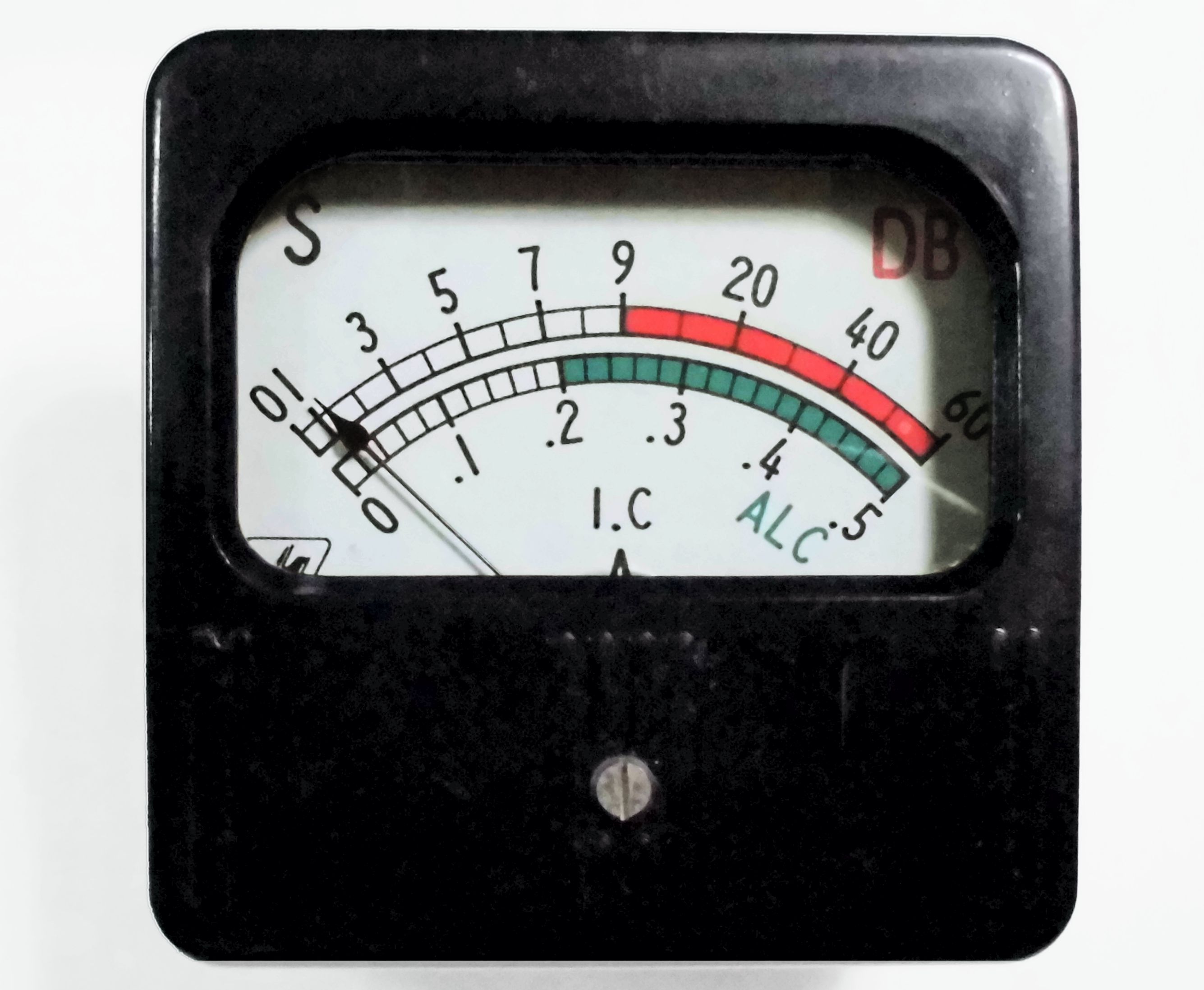

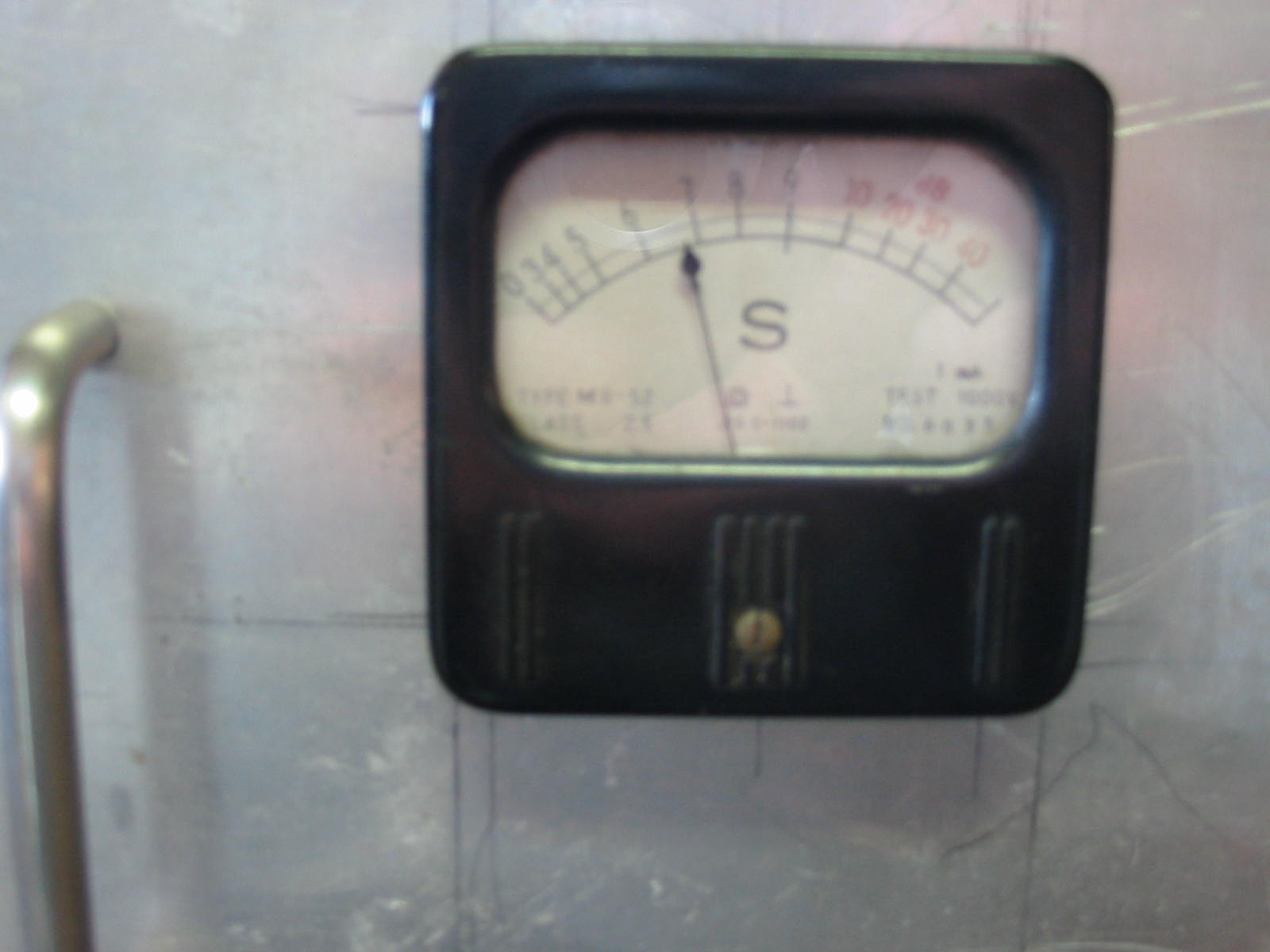

使ってみましたが、大型Sメータ見ながらチューニングツマミ操作するとなかなか良いですね～。 2018//05/31 de JR1KQU 加藤欣一 |
|
TX88A等の入力回路の処理について（2018/05/31 図の訂正と補足を追記）
さ～すがが、西野部長！！ずばり回答見事です。スッキリしました。
私も気になっていたのですが・・・・
JP7CZE 川辺さんの「最近のトランシーバーでも TX-88A のキャリアー注入器として使用できる？」で疑問の整合の件ですが、ほぼオープンのまま接続されていますのでトランシーバーの終段に対しては好ましくない状態です。
簡単に処理する方法として下記のような方法が考えられます。  2015/05/31 差し替え版
（１）から（３）のような方法の中で適当な方法で処理すれば安心して運用できると思います。
なお、ダミー抵抗の耐電力は安全を見込んで１０W以上となるようにしておく必要があります。
それではまた 【2018/05/31 訂正と補足】
先に送付した 図中の表に誤りがありますので再送します。
50 Ω 負荷時に 10 W の場合、両端の電圧は、22.3 V です。
88A の VFO 端子ですと直接 50 Ω の負荷でもいいのかもしれません。
100 W 機ではなく、10 W 機が安心できていいですね。
FT817 をエキサイターにしても、数 W で十分ドライブできます。
川辺さんも 88A や 88D を入手して FT817 でチャレンジしてはいかがですか。 今期初、18.120 で JA2PEZ ＆ JH1EAK 局とつながりました。 2018//05/30 de JR1KQU 加藤欣一 |
|
連日の強力E スポ発生!!
5/29 も夕方格バンド E スポが強力に出ました。
15 時位から聞こえて来ました。18 MHz を聞きましたので、TX-88A をチューニングして、まずは仕事片付けて 16:30 ～ 18 時すぎまで 18/24 MHz で遊べました。
今のトランシーバーはモード設定がタッチパネルやボタンの長押し、短押しなど操作が煩雑で、AM モードいいですよ～と気楽に了承いただいても、切り替わらない局も何局かいました。
川辺さんご指摘の SWR 3 以上になるとトランシーバーから電波停止する件ですが、JA2PEZ 野口さんと、JA2BCN 堀先生が 2 台まとめて FT991 を衝動買いされたようですので、88A をつないでキャリア方式のテスト依頼しました。
私は TS-570 を 88A につなぐ時はオートチューナーは切っています。SSB で出る時は入れてます。
一昨日、24 MHz AM で交信出来た様子を参考までに添付します。
7195 kHz AM がコンディション悪いなか、ハイバンドに上がればこんなに快適に AM 通信出来ます。
アンテナはしっかり各バンド整備して切替もスムーズに操作できるようにしておかねばなりませんが。 2018//05/30 de JR1KQU 加藤欣一 |
|
最近のトランシーバーでも TX-88A のキャリアー注入器として使用できる？
勝手に加藤さんに代わって書いておりますが．．．
加藤さんの TX-88A の VFO としてトランシーバーの出力を使用する件，非常に安易で周波数も安定した波が出せるすぐれものだと思います．
それは，最近のトランシーバーの送信部，ファイナルの半導体を守るために，SWR の値による保護回路が入っているのです．SWR が 3.0 を越えると送信できなくなります．
その場合、トランシーバーの出力を，直接 VFO 入力部に入力させて大丈夫なのか，インピーダンスのミスマッチングで SWR が3.0 を越えてしまい，送信できなくなってしまわなくはないか？インピーダンスのマッチング回路が必要になるのでは，という疑問です．
悩むよりやってみれば済むことなのですが，生憎，TX-88A が無いので．．．
いかがなもんでしょう？？？ 2018//05/28 de JP7CZE 川辺孝幸 |
|
50/18/24MHz Eスポ強力発生!!TX-88Aを24MHzでチューニング。
50 MHz は都内局のしぶきがきつく、避け、八柳様の 28 MHz に上がってみましたがEスポは出てませんでしたね。
何気に 24 MHz に下りましたら、物凄い E スポ発生です！
59＋ で北海道、鹿児島、四国、最後は秋田市の各局と交信出来ました。
まず SSB でやり AM に切り替えてもらうリクエスト方式です。
18:03～ 鹿児島の JM6EKY 福徳さんと交信中、どなたか KQU に声かけていただいた方がいらっしゃいましたが、鹿児島局より少し弱かったので聞き取れず失礼しました。
夕食済ませ 18 MHz 聞いたらまだ E スポ出てましたね。 2018//05/28 de JR1KQU 加藤欣一 |
|
JH8SST/7八柳様より、またまたお便り
ブログにアップしていただきまして、大変ありがとうございます。
SSB にはない QSB など、実にスリリングです。
こちらも送信は VXO ですので、28.636 で延々と CQ を出すよりも、SSB の強い局を探してコールするスタイルのほうが効率が良いことを実感したところでした。
受信機でゼロビートをとるようにキャリブレして呼んだところ、相手局も「 AM でもちゃんと SSB モードで受信できるものですね」と感心するほど、クロスモードで問題なく交信可能でした。
TX-88A にキャリアーを入れるのは実にうまい方法ですね。水晶発振時代からの大きな飛躍と思います。
年に 1 回程度、日帰りで羽田を往復することはあり、時間をみて急いで秋葉に足を延ばすことがありますが、電気街としての秋葉があまりにも落ちぶれてしまい、驚くばかりです。
28 メガ E スポで １ エリアが開いていましたら、またご連絡差し上げてみます。 2018//05/28 de JR1KQU 加藤欣一 |
|
JH8SST/7八柳様より、またまたお便り
ブログにアップしていただきまして、大変ありがとうございます。
SSB にはない QSB など、実にスリリングです。
こちらも送信は VXO ですので、28.636 で延々と CQ を出すよりも、SSB の強い局を探してコールするスタイルのほうが効率が良いことを実感したところでした。
受信機でゼロビートをとるようにキャリブレして呼んだところ、相手局も「 AM でもちゃんと SSB モードで受信できるものですね」と感心するほど、クロスモードで問題なく交信可能でした。
TX-88A にキャリアーを入れるのは実にうまい方法ですね。水晶発振時代からの大きな飛躍と思います。
年に 1 回程度、日帰りで羽田を往復することはあり、時間をみて急いで秋葉に足を延ばすことがありますが、電気街としての秋葉があまりにも落ちぶれてしまい、驚くばかりです。
28 メガ E スポで １ エリアが開いていましたら、またご連絡差し上げてみます。 2018//05/28 de JR1KQU 加藤欣一 |
|
とらせん基地局スタイル
夜間帯のらぐちゅう用に、とらせんに基地局スタイルの箱を作りました。
Sメータ・パワーメータは、ビンテージの1mAの電流計にしました。
中に安定化電源を組み込みます。とらせんは＋アースのため電源は別にしないとなりません。リニアと共通電源にしたりするとショートして電源落ちます。
基地局（電源内蔵）が完成すれば、東京ハイパワーのHL-66Vリニアつないだり、6JS6や６１４６でリニア作ったりして遊べます。
塗装は、ダークグレイの油性ペンキが残ってるので使います。
そうそう、サトー電気で 50.550、50.620 の水晶買って実装しないとロールコールに参加できません。
昨夜は、早速 JL1PSW モリーさんと交信、箱に入ったスピーカからはいい音します。 2018//05/28 de JR1KQU 加藤欣一 |
|
JH8SST/7 八柳様より、28MHz AM 今期初交信できました！！！
JH8SST/7 八柳様より、喜びのご連絡です.
ご無沙汰しております。お変わりありませんでしょうか。
5 月の連休に 28 MHz AM のリグをセットし、それ以来ずっと週末毎に E スポ待ちをしていました。今年は E スポの巡り会わせが悪く、ずっと空振りが続いていたのですが、今日、やっと今期初の 28 メガ AM での QSO ができました。
出している 8 エリア岩見沢市の局を発見したので、AM で呼んだ所応答があり、クロスモードで交信成立しました。
札幌市近郊の岩見沢市の局で、強力な近距離 E スポだったようです。
相手方は AM で初めて交信したとのこと。市販リグの AM は非常に FB な変調でした。現在の市販リグの AM には昔日の A3h の面影はなく、FB でした。
自作 28 MHz AM 用受信機を、SSB も復調できるように改造しておいたことが功を奏しました。
今期のハイバンドは 28 MHz AM 一本に集中します。7195 AM の OM 諸氏にも是非、スリリングな 28 MHz AM の楽しさを QSP していただければと思います。
JH8SST/7 八柳 頓首再拝 2018//05/26 de JR1KQU 加藤欣一 |
|
水晶使わない、TX-88A プチ整形のやり方
TX-88A や TX-88D で水晶を使って AM 電波出されている方は多いと思います。
7195 kHz のように周波数が決まっている場合はいいんですが、ハイバンドでやる場合水晶では非力です。
そんな時、今お使いのトランシーバーを VFO として使うと、ことのほか便利です。どっちみちトランシーバーを受信機に使ってる方が多いですから、送信時にも使わない手はありません。
たまたま 88A をヤフオクで手に入れた際、麗人号と同じように、トランシーバーからキャリア入れて使えたら、88A の使い道がぐっと広がるなと、物は試しと VFO 入力にトランシーバーから 5 W のキャリアを入れてみました。
改造というのもおこがましい、リレー回路の配線をやり変えるだけです。
今回、JA2PEZ 野口さんがヤフオクで 7000 円で入手された 88A を同様のやり方で整形しました。
皆さんほとんどやられてないと思いますのと、一台目やった経験者の私のほうが早いだろうと、一気にやってしまいました。
50 年前の代物で、電源関係のケミコンは全て取り替えました。ジャンク箱にあった物を流用しました。
参考まで、全体の回路図面を添付しました。（赤ペンの部分が今回やり直した部分です。）

このリレーやケミコンの取り付けには、ホームセンターで安価で手に入る、シリコンシーラント剤をいつも使います。
我々は、トランシーバーの周波数ドンピシャに慣れ過ぎてしまっている為、昔のように VFO でキャリブレとって周波数合わせての作業が、やってみると難しいです。
18と21，24と28 は、それぞれバンド切替スイッチ同じ位置でうまく動作します。
E スポシーズン、強い局と交信して、この周波数で AM に切り替えてリポート交換していただけますか？と伝えればすんなり AM 通信出来ます。
あらかじめ使うバンドで 88A を調整しておけば、スムーズに SSB/AM の切り替えできます。
50 MHz AM の周波数で延々 CQ AM 出されている方もたまにいらっしゃいますが、時間の無駄のように思います。SSB→AM リクエスト方式のが良いですね。 2018//05/26 de JR1KQU 加藤欣一 |
|

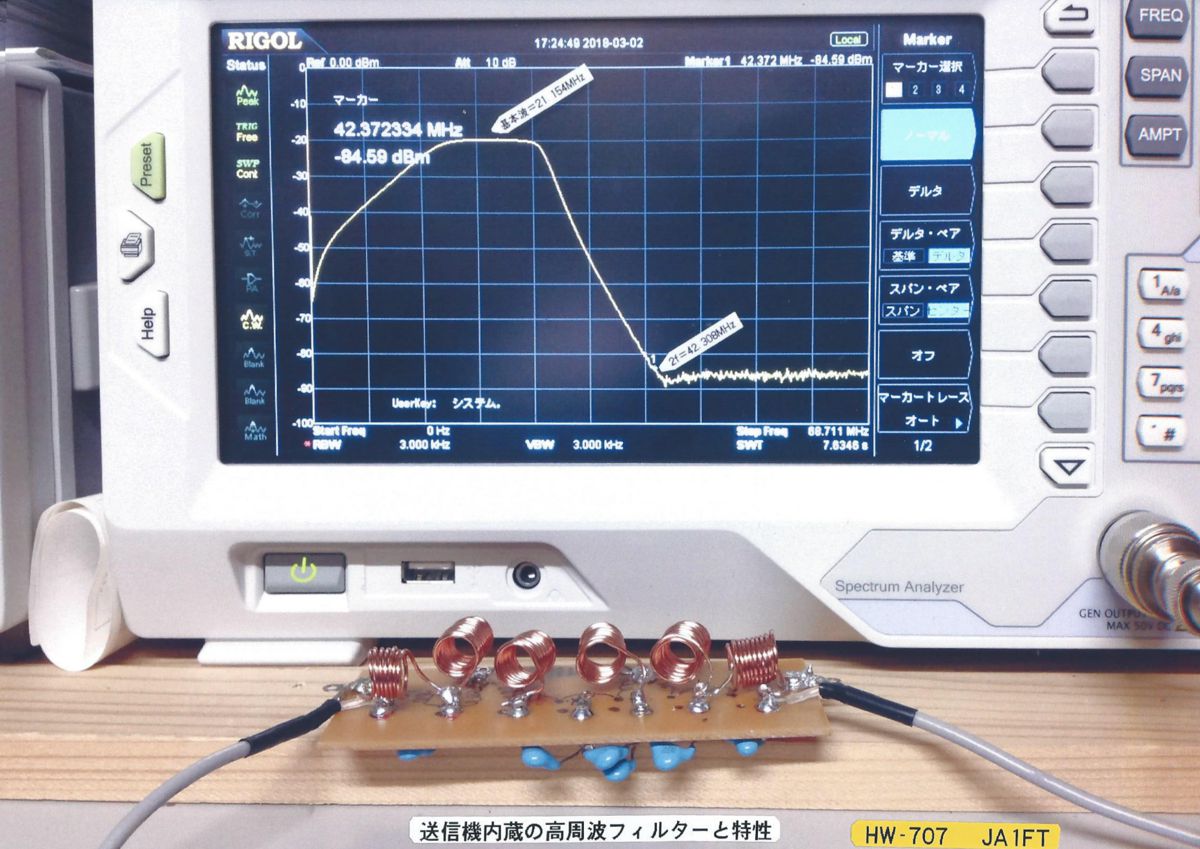

JA1FT 綿引会長の新作登場！！
綿引会長より最新の情報です。
しばらく電話もしてなかったので、お元気かなと連絡してみましたところますます、パワー全開いたずらばかりしておりますよ！との事。
ずっと、車はクラウンとセドリックしか乗ってこなかったですが、クラウンは長さ５mもあり、チョイ乗り用に小型車（パッソ？）が今日納車になるんですよとの事でした。
これは、ギネス記録塗り替えでしょうね！！
大先輩のスーパー人生目の当たりにしますと、勇気百倍です。
もう還暦すぎたから、ナンチャラカンチャラ、ばっかもーん！！ですね。

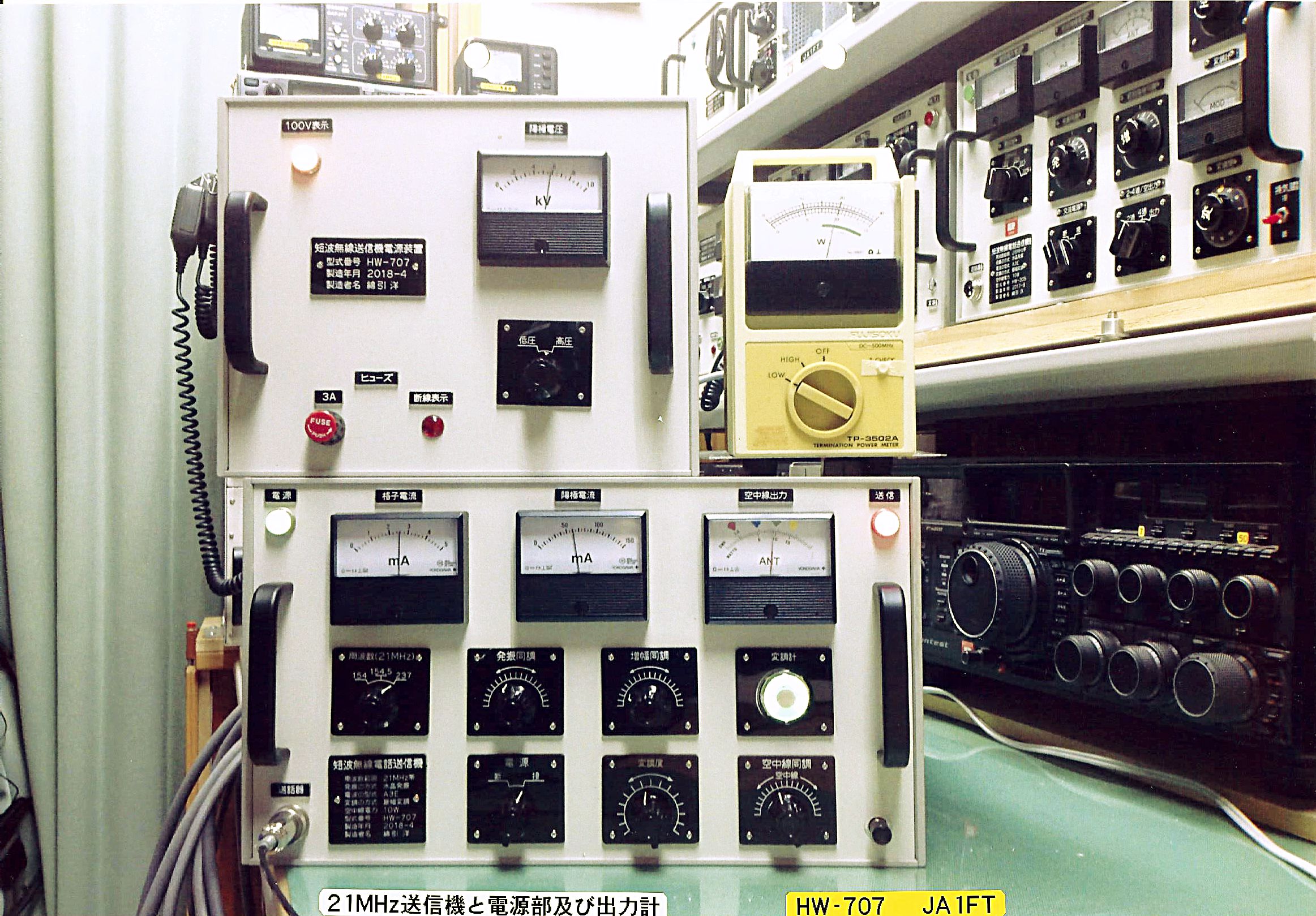

JA1FT 綿引 洋さんからの手紙（2018/05/15）(本文のPDF版はこちら） 2018//05/18 de JR1KQU 加藤欣一 |
|
JO1ODG/3 大木さん 7181kc に 59 でお出まし！
5/15 17:20～ 7181 kc で、いきなり JO1ODG/3 大木さんが 59 で入感です。
JA2PEZ、JH1EAK、JR1KQU、そして静岡の JA1UDY/2 からもブレークあり 5 人でラウンド QSO 出来ました。40 分間ストレス無しの強さで楽しめました。
先日来より甲賀の海抜 250 m の山より QRP 2 W で 7 メガや 3.7 メガにお出ましでしたが、とても交信できたと言えるレベルの話では無く、本人の話では JH1OTE 神津島からは 57 で来てる、他各地から 59 のリポートもらってるとの話なんですが、山には 100V が来てないので秋月のソーラー電池運用です。
7195 の仲間とラグチュウするには非力です。住まいの方にもアンテナ上げればいいじゃないかと、2 年前のハムフェアに香港から来た、古い友人 VR6CR がお土産でくれたアイコムのアンテナマッチャー（資料添付）
 Page.1 (PDF)  Page.2 (PDF)

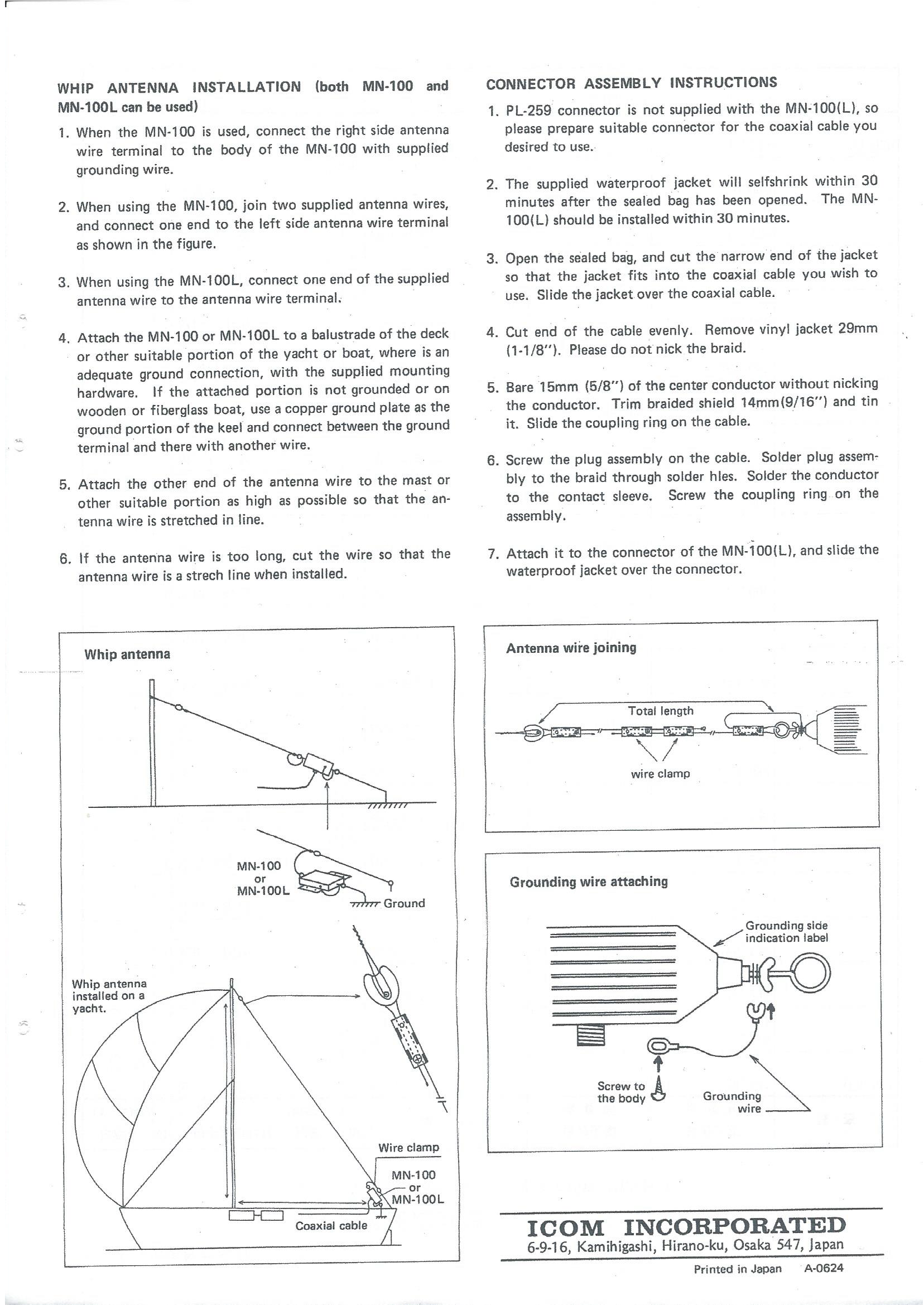

電線付けるだけで、1.5 ～ 30 MHz までオールバンド出れるというアンテナをもらったのがありそれを使って、とりあえず10m電線つないで出て来たとの話です。
中身がどうなってるのかわからず不思議に思ってましたが、CQ 誌 5 月号の p.106 から p.111 にマルチバンドの端部給電アンテナの製作記事が掲載されており、どうも正体はこのアンテナの仲間だなあと思いました。

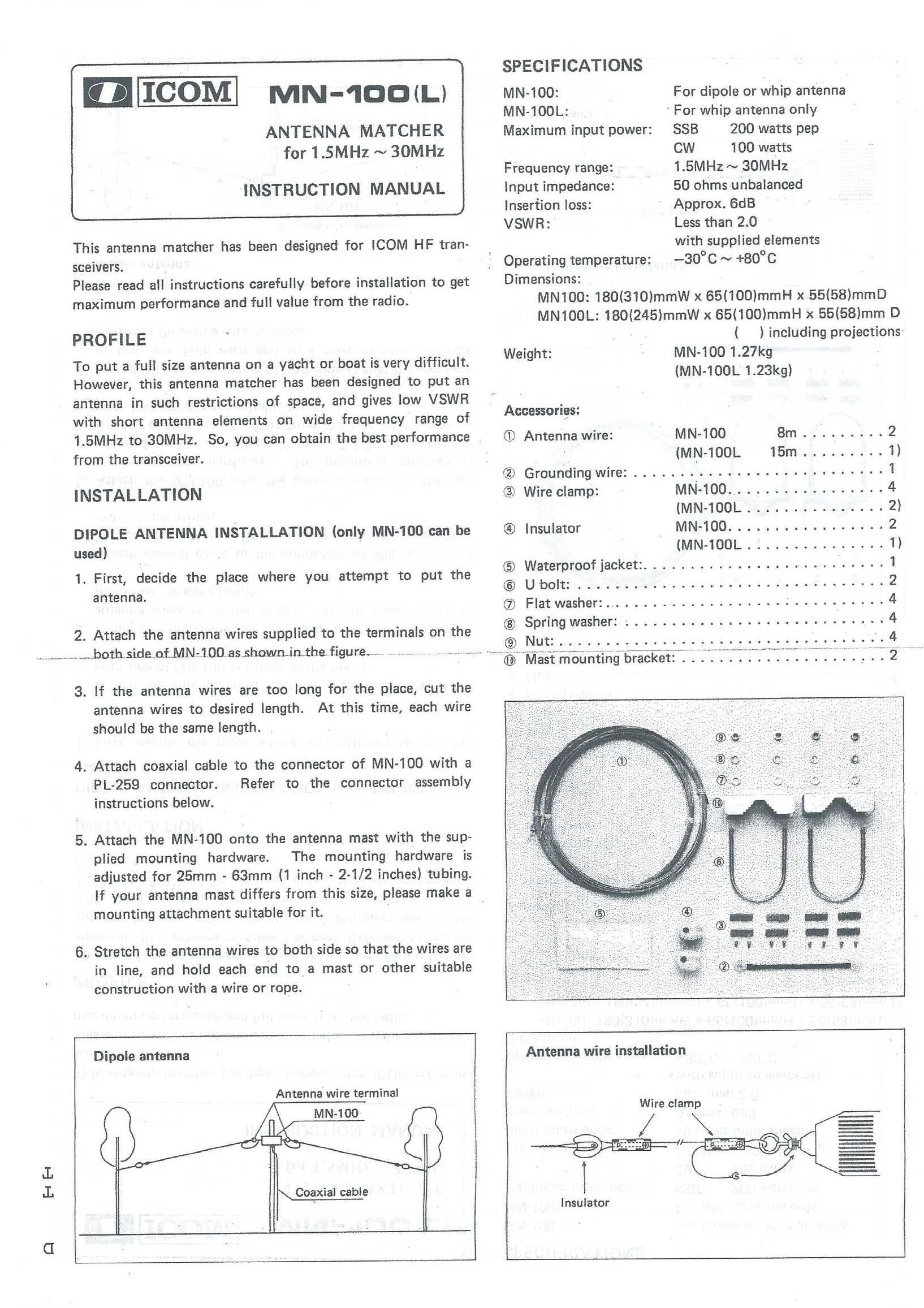

アイコムのアンテナとの話ですがネット検索しても英文の説明書しか出てきません。
ODG の話だと、10 m の電線一本でカップラ使って3.5 ～ 28 MHz まで SWR 1.1 に落ち、使えるとの話です。これはまさしく、ヨットマンアンテナだとご満悦でした。
確かに海上で使えば海面効果で電界強度は相当上がるでしょうね!!
近々、3757 でも実験予定です。 2018//05/16 de JR1KQU 加藤欣一 |
|
基地局型無線機スタイル
JR1IVA 市川君より RJX601 の勇姿を送ってもらいました。
RJX601 は新スプリアス規定 OK なんですよ。50 年前のモノなのに不思議です。
JL1PSW モリー君は、基地局型無線機スタイルで、カッチョよかですね。「往年の RJX601 の性能はそのままに、見映え力アップ 60 dB！」と啖呵も聞こえてきそうですね。
次は虎千リニュウアルですか？
「感度アップに銅（あかがね）色も芳ばしく、近頃、名代の伊達姿。目黒の虎千とは俺のことよーっ」と見栄をきれば、「よっ、日本一！」との声も飛んでくる。ブロンズのパネルはいかがでしょうか？
オットット！？何色にするか考えます。 2018//05/15 de JR1KQU 加藤欣一 |
|
虎千プチ整形大成功!! の巻
夜間滞のラグチュウに TR-1000 や RJX-601 を使い QRP 1 W でやってますが、殊の外宜し! 不満点としては､
以上の4点プチ整形する事にしました。
さて、午後、待望の虎千の改造にかかりました。
大型メータの効果は大変素晴らしくパワー計にして喋ると随分＋変調に大きくメータが振れます。
601 のマイクから始めて、次に 50 年前、津で 3.5 Mc のトランシーバーで使っていたアイワの M-120 クリスタルマイクに Z 変換のマイクアンプ 1 石入れたものをつなぎ、モリー君からリポートをもらうと．．．
まずもって、JA1UDY/2 三浦チューンナップバージョンとして、完璧動作品に仕上げてもらってありますので。
更なる改造として、付属スピーカーが昔の 6 石トランジスタラジオに付いてた小型のものなので、楕円形の中型の物を外付け、大型外付け S メータ（カラーコピー 3 色刷りの目盛り板、スティック糊で貼り）ただ S メータが逆振れするのが残念賞ですが、
さらに、13.8 V 1 A 位の安定化電源も内蔵させて木製のケース作りひとまとめにして操作性よく仕上げたいと思います。
モリー君 JL1PSW とは、直線距離で 4 km 位でしょうか。6 エレ HB9CV とスイスクワッド使えば 10dB 強のゲインが得られますから、AM 1W でうるさい位強く聞こえます。
6m AM はロールコール以外は全く誰も使っていませんので、都会の夜空を自分達で１人じめしてる感覚です！
これから TX-88A のキャリア注入方式の改造にとりかかります。こちらも、簡単プチ整形です。 2018//05/13 de JR1KQU 加藤欣一 |
|
アルプス超えの考察を JA9MWC 神谷 OM に戴きました。
アルプス超えの考察を JA9MWC 神谷 OM に戴きました。
こんにちは。
やりましたね！これは完全に山岳の回折です。長野市へのアンテナの方向で 2000 m から 3000 m クラスの山が途中にありませんか？ 編集者註：
両者の間には，全記事で「志賀高原」（山岳回折が起こっている）と書きましたが，これは間違いでした．正しくは「浅間山（標高 2568 m）」が，東京から見た長野市の手前の山になります．ここで山岳回折が起こっていると思われます．
長野市で出来たのなら、JA0BZC 局のいる松本市ともできると思います。
1 エリアの方が、富山方面に移動運用に来る時は、「FM東京」が聞こえる場所を選んでアンテナを上げるそうです。6 エレに SSB で 150 W で十分遊べるようです。そこから立山とか、その向こうの山を挟んで案外強力に飛んでいくと 思います。
逆に1エリアの方が、関東方面で移動する時は、「富士山が見える」場所でアンテナ上げるそうです。
富山でも AM の RC をやっていて、高岡市に重装備の方がいますから、200 W に 6 エレでかましてやれば気がついてくれると思います。
9 エリアが出来たら、JR1KQU で 50 MHz AJD では？AM 特記が付くかどうか判りませんが。 2018//05/05 de JR1KQU 加藤欣一 |
|
ホームページに関する危険情報 ー JE1EKH 小野里さんより
JE1EKH 小野里さんよりホームページに関する危険情報です。
ネットで「TX88D 修理」でホームページを検索したら，
強制終了して 閲覧削除で消えました。
※ HP 管理者も、怖くて試していませんが、 2018/04/27 de JR1KQU 加藤欣一 |
|
初めてのアルプス越え交信！のはずが．．．
5/23 19:36、 JI0PVS 長野市の戸谷さんの CQCQ が 50.2 MHz で RS54 で良く聞こえています。
設備は 15 mH の 10 エレ八木アンテナとの事、山岳回析なのか、50 MHz ニューカマーの私には、どういう伝搬で交信出来たのかよく解りませんが。
こんなビルに囲まれた盆地から飛んだので感激でした。
近頃は夜間ラグチュウ用に小型の 50 MHz トランシーバー作りたい虫が渦巻いて困ってます。タラレバ妄想です。
甲賀に移りすんだ JO1ODG 大木さんが海抜 250 m の山から 7 メガに出てます。 2018/04/27 de JR1KQU 加藤欣一
あれ～、ほんとにアルプス越え？？？ ちょっと待ったぁ～
と不思議に思ったのは，地理が大好きな HP 管理人。
やっぱり残念ながら、アルプスにあらず、 JP7CZE 川辺孝幸＠HP管理人 |
|
JH2EPX/1 宮路さんより 50 MH zコリンズモデルの速報
JH2EPX/1 宮路さんより 50 MH zコリンズモデルの速報が届きました。
AM 通信はいつものぞいています、私の自作報告なども掲載していただき恐縮しています。
私の方は先日報告をさせていただきました 50 M コリンズモデルのトランシーバーが半分完成。現在 28 MHz/SSB で 150 mW 出力で電波が出ています。
 2018/04/21 de JR1KQU 加藤欣一 |
|
JH2EPX/1 宮路さんより、50 MHz コリンズモデルの速報 先日、VX-7 の AM モード 1 W でトライした時には変調が経年変化で宇宙人みたいな声でした。今回はそれより 1/100 以下の QRP です。正直 2 人とも交信出来るとは予想もしていませんでした。 5 W トランシーバーから、いきなり 10 mW 自作機に切り替えました。 アンテナ切替に少し時間かかるとの事で、50.618 MHz AM（普段は 50.5 MHz でラグチュウしてます。多分 10 mW には 50.62 MHz が実装されてたんでしょう）にて、こちらから長い目にコールしてスタンバイしました。 当日 JR1KQU 側では S5 位のノイズでバーコードが振れています。果たして、受信に移りました。 えっ!! 何! ノイズスレスレの か細い声ですがモリー君の声がはっきり聞こえます。 音は小さいですが話の内容は 100 パーセント解ります。嘘だろ～マジ卍!! 距離は 5 km、ファィナル 2SC1815 10 円トランジスタ 9V 006P 乾電池× 1 運用 10 mW 出力です。 作って以来、今回が初交信との事です！ビックリです。 モリー君のアンテナはスイスクワッドで固定ビーム、私の方にはバックになります。お互い正面向ければもすこし強くなる事でしょう。 それと、5 W 同士での比較ですが、50.628 MHz の場合に比べて 50.5 MHz の場合の方が互いに 10 dB 強いです。 お互い周りを 10 階建てのマンションに囲まれた底同士ですので、反射とか色々な要素が絡みあって、ちょっとした周波数の違いで伝搬の状態が変わって来るんでしょう。 肝心の写真がまだですが、録音しましたら、しっかり話の内容解ります。 貴重な録音になりました。 まさかオモチャのチャチャチャで話できるとは思わないですから、神経が高ぶってしまい夜中目が覚めてしまいました。う～ん、修行が足りん。 未だに未完成ですが、この AM 通信で 2017/09/08 に姿を見せました鳶丸号の完成が待たれますね。 超再生トランシーバー同士で交信できそうです。 2018/04/16 de JR1KQU 加藤欣一 |
|
JH3EBM 佐竹様より、ハムフェアコンテスト出品作品の回路図到着  2018/04/09 de JR1KQU 加藤欣一 |
|
JH3EBM 佐竹様より、2年前のハムフェア出品の7 Mhz AM 送信機の詳細
JH3EBM 佐竹様より、２年前のハムフェアのコンテストに出品した 7 Mhz AM 送信機の詳細を送っていただきました。
こんにちは。ご無沙汰しています。もう2年前でしょうか、ハムフェアの 7 Mhz AM 送信機のコンテストに出したものを 2 年ぶりに通電して変調を確認しました。
発振は 6C5、終段は 6V6G、変調は 6BM8 のロフチンホワイトアンプ回路でプレートスクリーン同時変調だったと思います。
横に 7 Mhz が聞けるトランジスタラジオを置いて変調確認しましたら、深い変調が掛かっていました。
また TX88A と 9R59 もセットしました。トランシーバー出力はまだ準備できていませんが、7.1 Mhz の水晶で、21.298 MHz で AM 送信できます。
アンテナに出力がうまく乗れば交信できそうです。
［追伸］
★参考にした製作記事です。  ★いま、製作は全くできていません。 ★ FT101ES / 100 W も送信が壊れました。FT400S も送信が故障、 ★ JR310 も煙がでる始末でなかなか上手くいきません。
（アンテナは大事です。QRP で遊ぼうと思えば尚更です。ハイバンドでカミソリビーム！！） 2018/04/06 de JR1KQU 加藤欣一 |
|
JA1HU 伊藤伝次郎様より最新作のお手紙を戴きました。

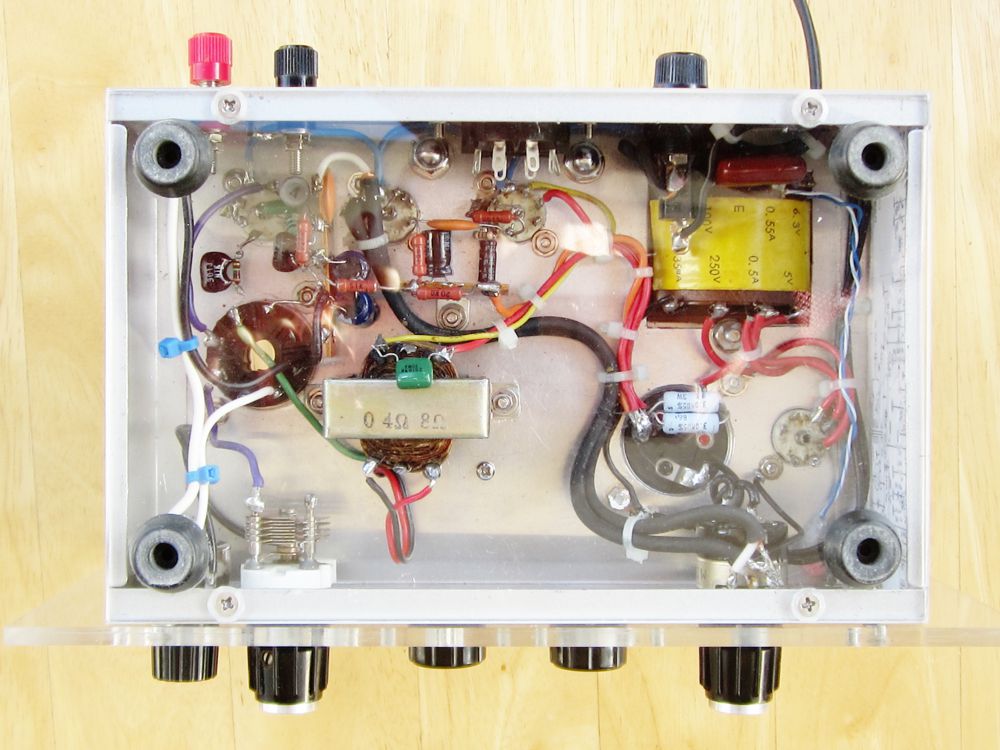

JA1HU 伊藤伝次郎様の最新作 真空管式ダイレクトコンバージョン受信機の試作1号の記事が届きました。。
私の今回の真空管式ダイレクトコンバージョン、何故か大陸放送の混信もなく、ハム局を分離して聞こえます。7181/7195 kHz。
ふと、真空管でやってみたらと思い試作1号は、
極力部品点数を減らし、有り合わせのパーツで、なるべく早く作る事で作ってみました。
JA1SZJ スーパーローカルの小林さんは、毎日のように来て聞いています。感度は TS520 とほとんど同じ位、音はダイレクトコンバージョンの方が良さそうです。
アンテナはマルコーニ容量接地アンテナを竿型 λ / 2 ダイポール型にして聞きましたが、同じように良く聞こえます。
これは試作機なもんですから次々と改良？改造型を作ります。
写真写りの良いように少し体裁よく 4 / 10 頃から 4 月一杯 30 日まで新しい真空管ダイレクトコンバージョン作ります。バリエーション多く考えていますよ。Hi
との事です。（文中のカッコ内は加藤が加筆しました）
2018/04/04 de JR1KQU 加藤欣一 |
|
JH2EPX/1 宮路様より近況報告
JH2EPX/1 宮路様より近況報告を頂きました。
加藤様、ご無沙汰しています。
私の方は定年後の時間をボチボチと楽しんでいます。
そろそろ 50 MHz のスイスクワッド ANT をあげようかな、という気持ちになりとりあえずという気持ちでアンテナを組んで見ました。
ラジオや通信機、無線機の自作は相変わらず続けています。
現在の自作機器の報告をひとつさせていただきます。

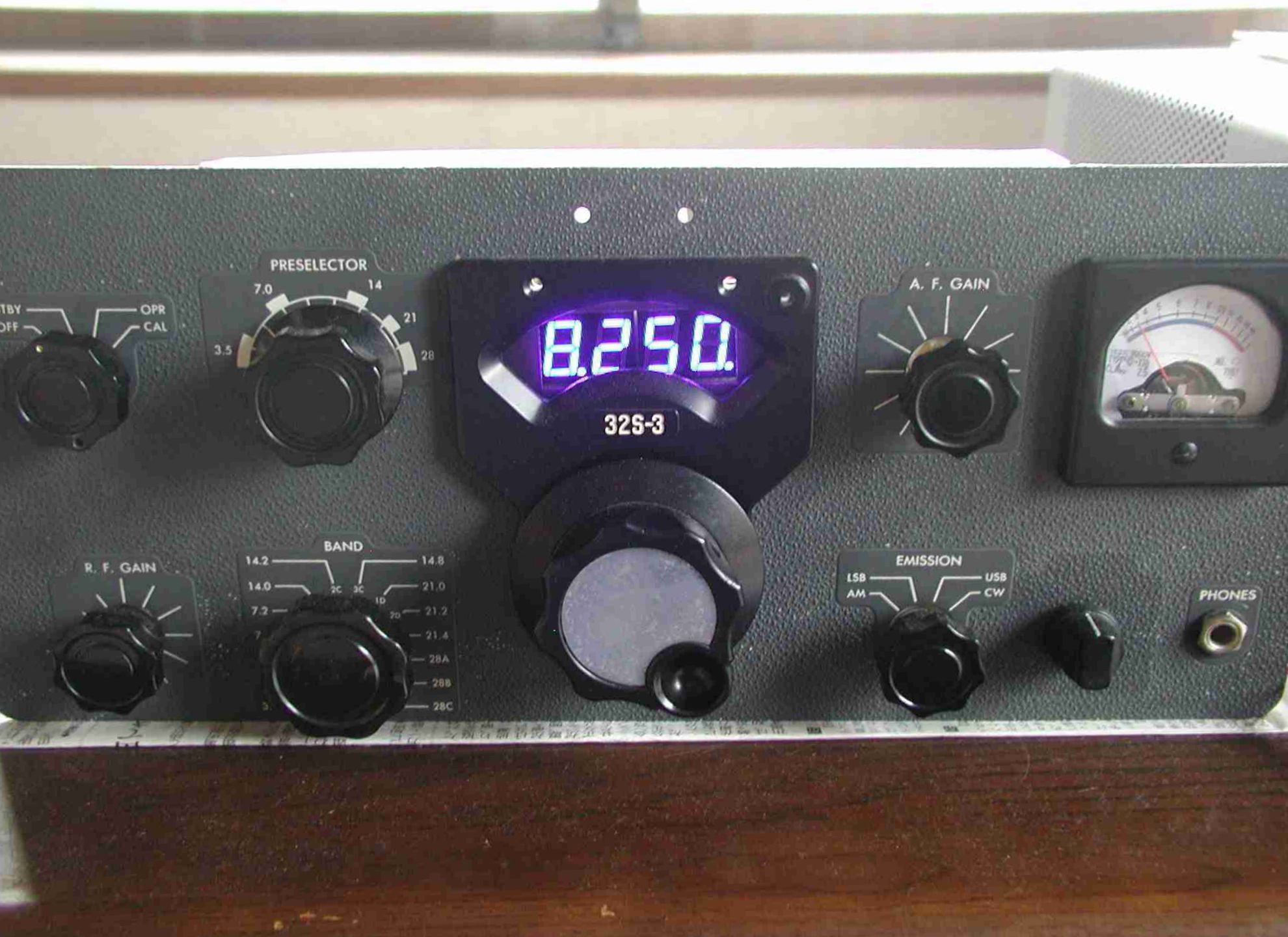

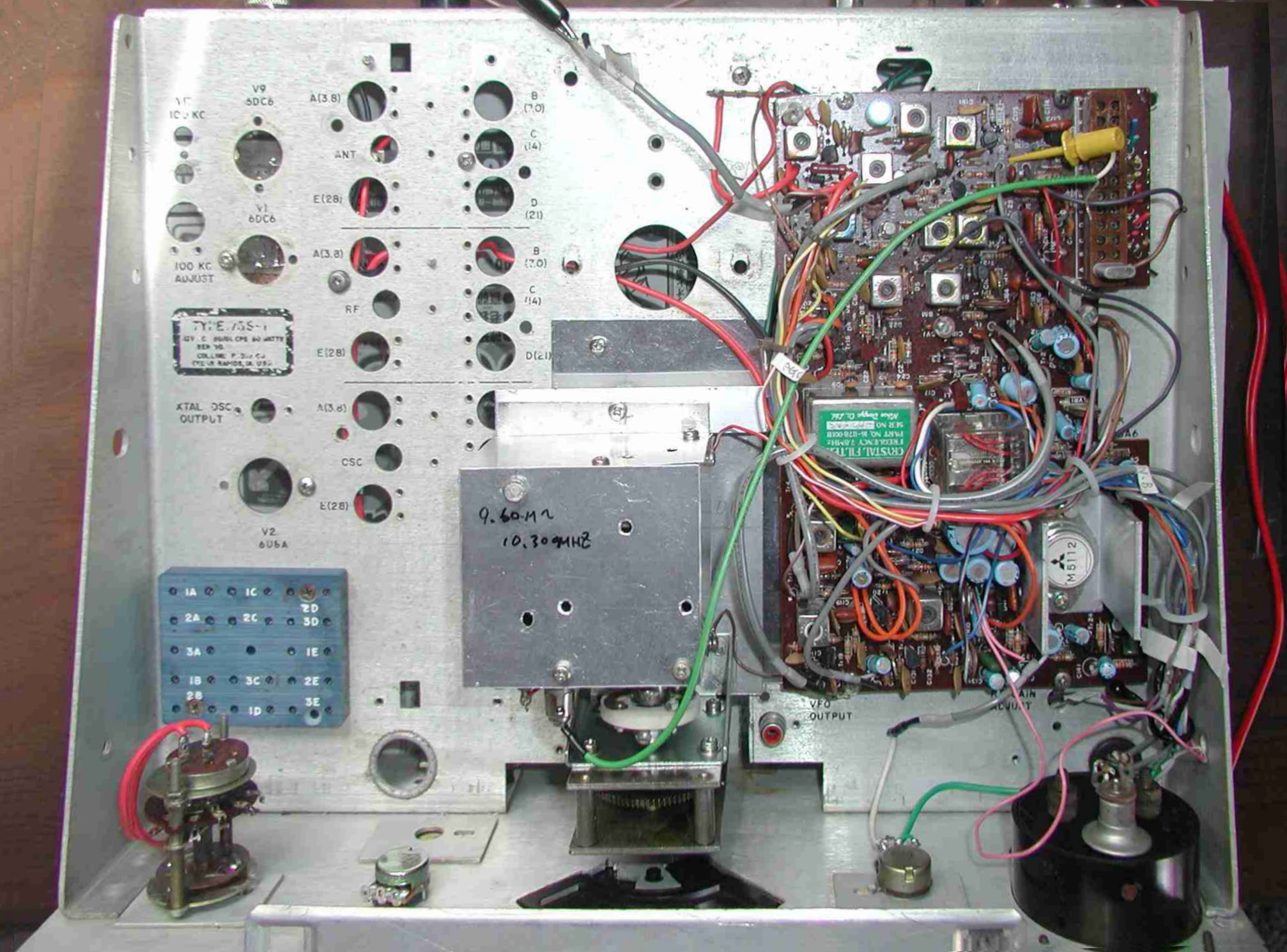

今年オークションで入手したコリンズのボロボロシャーシ（パネル付、ケース無し）75S-1 タイプのジャンク品、3,000 円で落札、残骸部品をすべて取り除きシャーシを洗浄して、ハムフェアの時にコツコツ購入して集めたパーツ類（メーター、ダイヤル、ダイヤルエスカッション、つまみなど）を利用して組み立てに入りました。
3 / 10 から製作計画を立ててスタート。
モガモガの電波になるか、いい感じに出来上がるか、完成後は是非、お相手下さい。
de みやじ JH2EPX/1 2018/04/01 de JR1KQU 加藤欣一 |
|
JA6SZC 川島さんより、Sメーター作成
JA6SZC 川島様より S メータ製作の情報を戴きました。
加藤さん、おはようございます。
S メーターが入手困難なので、AC 電圧計の整流器と抵抗を外して使っています。
写真写りが悪いですが、こんな感じです。
de JA6SZC 川島 2018/03/31 de JR1KQU 加藤欣一 |
|
JJ1HMR 田中さんより、アンテナシステムとリグの紹介
加藤さん、昨晩はどうもありがとうございました。
加藤さんに JJ1HMR としての 1st station になっていただき、こんな嬉しいことはありません。
AM はぶっつけ本番でしたが、今時のリグは、AM ブーム復活のせいか、結構変調の質に気を使っているのかもしれませんね。
さて、アンテナ、タワー、シャックの写真をお送りします。

ケーブルの長さや引き回しを整えるだけで、なんのかんので1日かかってしまいました。
タワーはラジオクラフトの World Wind 15J というクランクアップタワーで、高さ 15 ｍ のものです。建築基準法を厳格に守ると、15 m を超える高さの構造物の場合、役所の認可が必要と判断される場合があり、この高さにしました。
アンテナは HF がミニマルチの万能選手 T33jrH-WARC-E2、7, 10 MHz がロータリーダイポール、14,21,28 MHz が 3 エレ、18, 24 MHz が 2 エレです。
リグは以前から使っていた FT-991 に、あらたに IC-7610 を加えました。私の能力では IC-7300 でも十分なんですが。。。エンジニア・計測器屋魂を揺さぶられてしまいました。

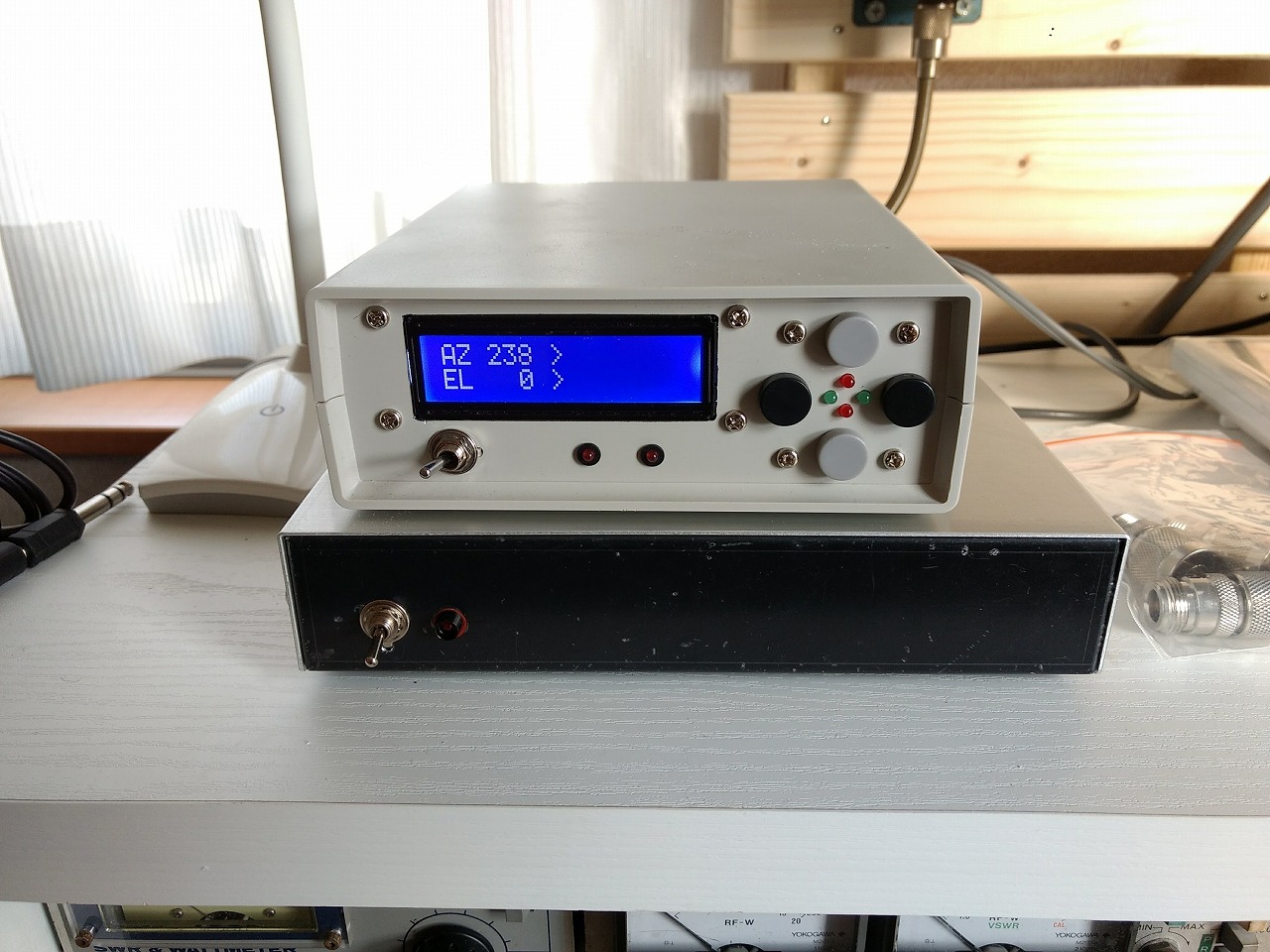

3 枚目の写真、棚の左上に映っているのは、PC とローテータのインターフェースです。
今日はホームセンターで、押し入れ用のすのこを買ってきて、それにフィルターやコモンモードチョークとかを取り付けました。
ちなみにリグが収まっているのは、ニトリで買った AV ラックです。 これに 2 x 4 材で下駄をはかせスペースを稼いでいます。
さて来週から宇都宮に移りますので、なんとかリモートコントロールしたいと思っています。ここから離れるのはまったくの想定外だったのですが、リモートコントロールしやすいIC-7610を奮発したのは正解でした。
長文、おつきあいありがとうございました。
2018/03/31 de JR1KQU 加藤欣一 |
|
Ｓメータの記事
以前、「JA4BYO 後根茂生OM から、『5球スーパーにSメータを』のレポート」の記事でお伝えしたメーターの目盛板についてですが、自作した目盛板をとりつけると古いメータがこのようにカッチョヨクなります。
コピーする原図は、気に入った別のメータから目盛り板を外し、倍率を電卓で確認してコピーとるだけです。 2018/03/19 de JR1KQU 加藤欣一 |
|
Eスポシーズンにそなえて
段々と春の足音が聞こえてきました。昔の TX-88A や TX-88D で 18 MHz、21 MHz、24 MHz、28 MHz AM を運用する際、手持ちのトランシーバーをVFOと受信機に使うと、ことの他便利です。

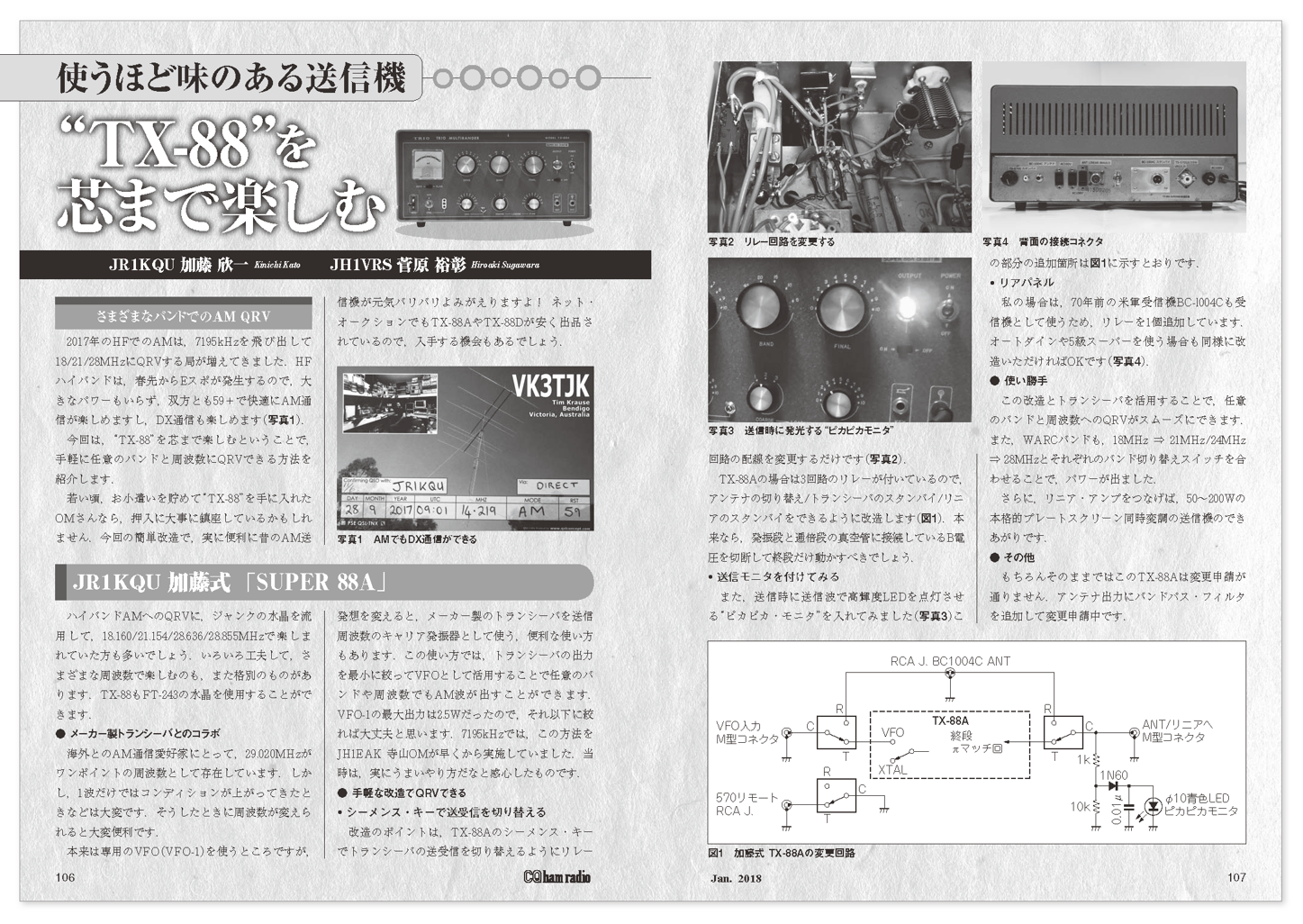

CQ 誌 2018 年 1 月号 P.126 ～ 129 に記事が掲載されてますが、見落とされた方のため、お知らせします。
自作で出られてる方は 3757 / 7195 kHz 水晶発振の方が多いですが、このやり方で遜色なく動作します。
あらかじめ、目的のバンドでチューニングしておき、まず SSB で交信 59 の強さなら間違いなく AM でできますから、相手局にこの周波数で AM モードで交信して下さいと伝え、相手はトランシーバを AM モードにするだけです。
ハイバンドになるほど電波はガツンと強くなりますから、AM でやると昔の雰囲気が味わえ楽しいですよ。
QSL 交換されてる局なら SSB/AM のカードが送られてきて、２度楽しいです。
間もなくEスポが発生します。是非お試し下さい。 2018/03/09 de JR1KQU 加藤欣一 |
|
JH2EPX/1 みやじ様から，真空管式ラジオの情報

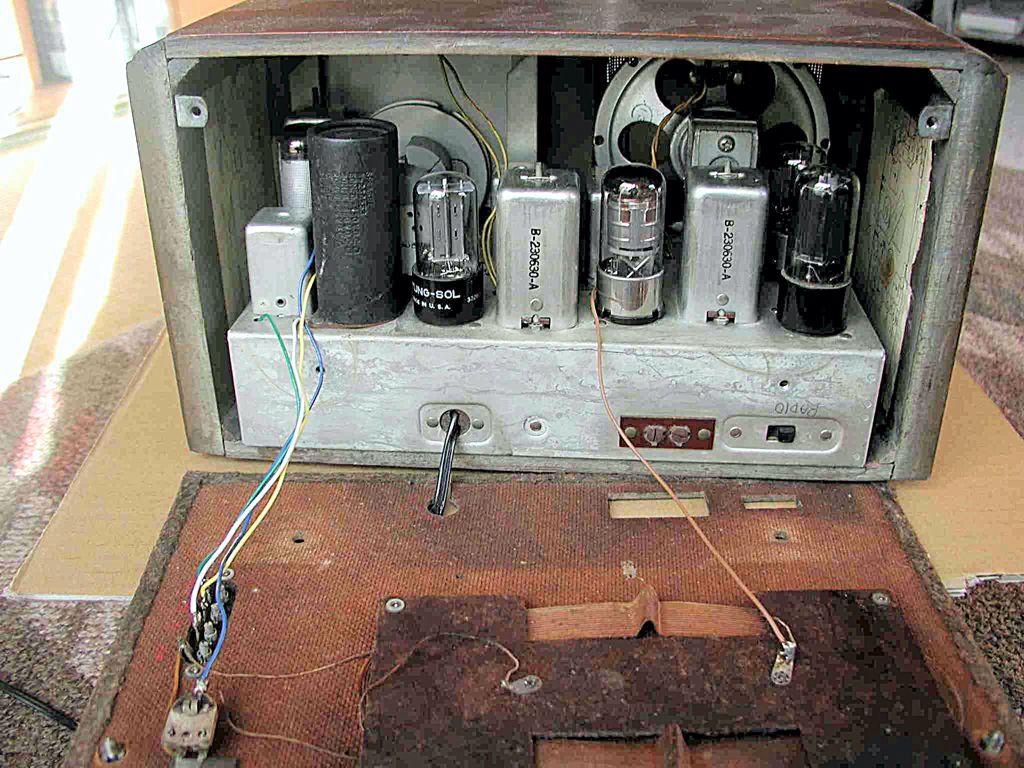

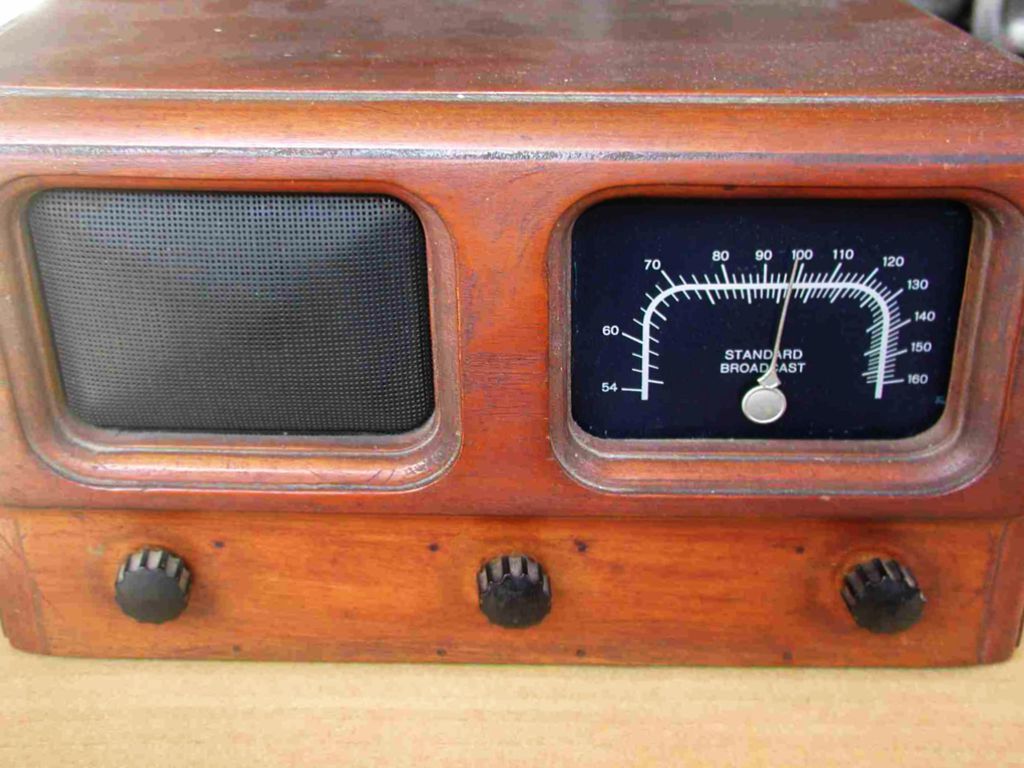

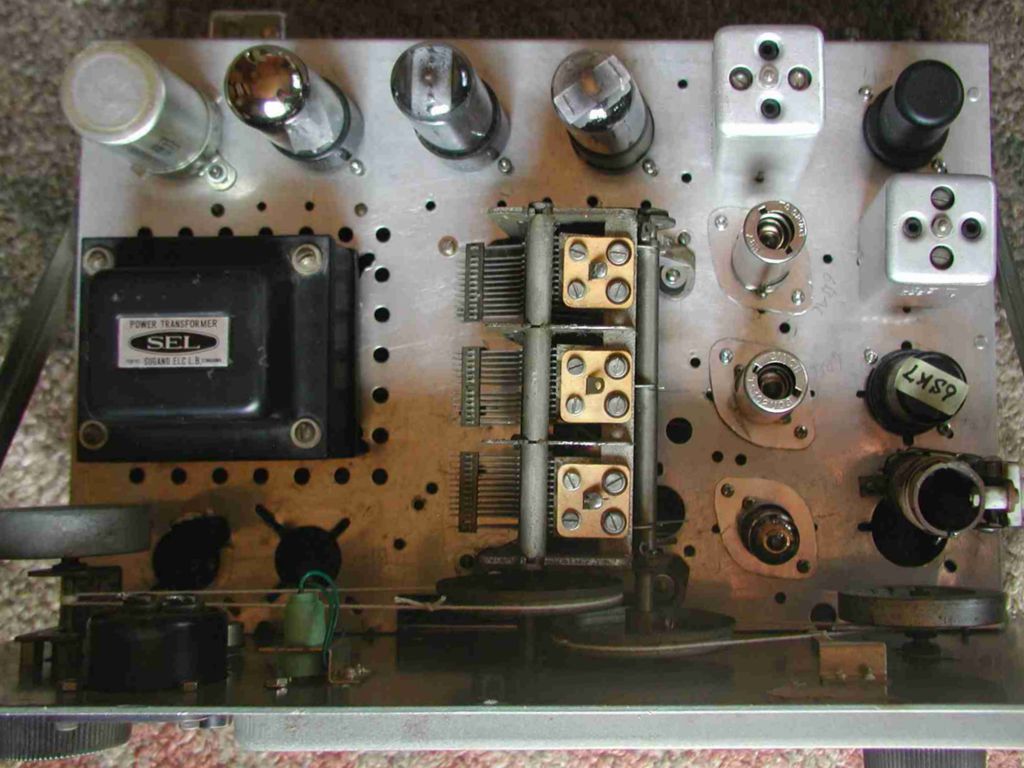

以前ずいぶん集めた（オークションでの購入品）USA 製の真空管ラジオ。（プラスチック）ベーク製のラジオですが、半分売却してしまいました。
主にネットオークションで真空管ラジオの掘り出し物探しは続けていました。安価なもの、デザインの良いもの等を気にかけてはいましたが、最近は、ラジオ購入は一休みしています。
現在手元に 10 台所有しています。ZENITH、Emerson、CROSLEY、Motorora、BUSH RADIO、ARVIN など、主にトランスレスの GT 管、メタル管のラジオがメインです。
昨年は 6 月ごろに、Motorora 製の木製ラジオ（ボロボロで壊れていて鳴らない）を 2,200 円で落札し、解体して整備。部品（コンデンサと真空管）を交換したところ、見事に生き返りました。
…………
参考までに、現在所有のラジオの一覧を載せておきます。
また情報交換よろしくお願いいたします。
JH2EPX/1 相模原市 みやじ 2018/03/09 de JR1KQU 加藤欣一 |
|
JH2EPX/1 みやじ様の自作 50 MHz 15W SSB トランシーバー
先日 50 MHz/SSB(50.20 MHz) で最初に QSO した装置です。
装置自作といっても、一から設計して基板起こして作るという気力はここ 10 年なくしました。
今まで 50 MHz の自作装置は 9 台程作りました。初期製作の 5 台ぐらいは色々な回路を参考に、基板から作っていました。

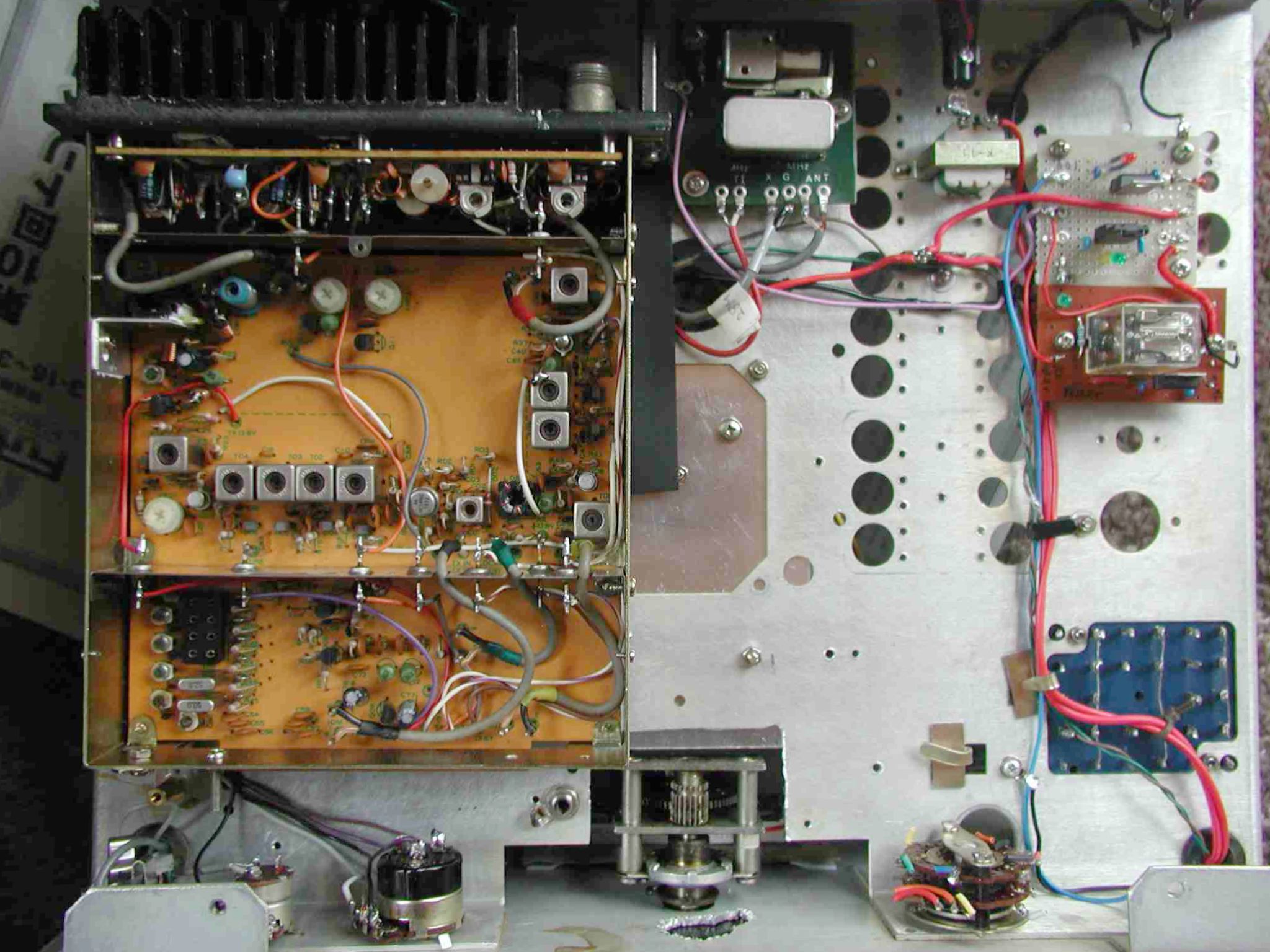

写真の装置は 28MHz ハンディー機の基板と、28 MHz から 50 MHzへのトランスバータ基板、そして、TS-520 用の VFO ユニットをメインにして組み立てたものです。

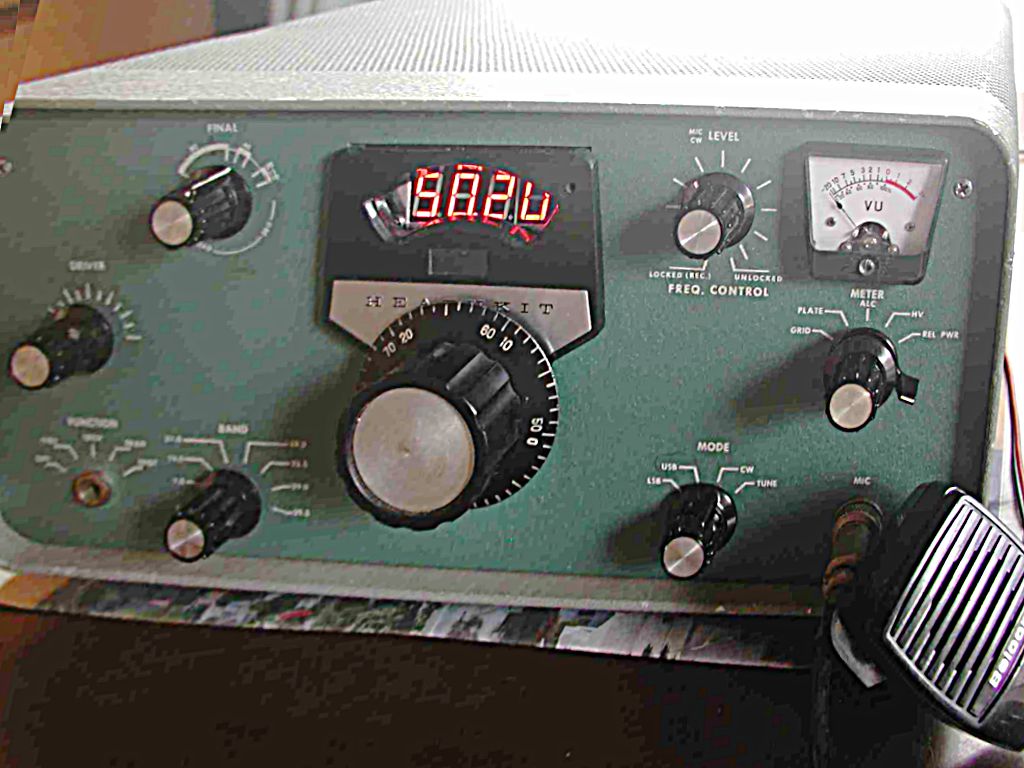

次回また、今手直し中のヒースキットケースに組み込んでいる装置の状況などを報告させていただきます。
参考に写真をお送りしました。またよろしくお願いいたします。
JH2EPX/1 みやじ＠相模原市 2018/03/08 de JR1KQU 加藤欣一 |
|

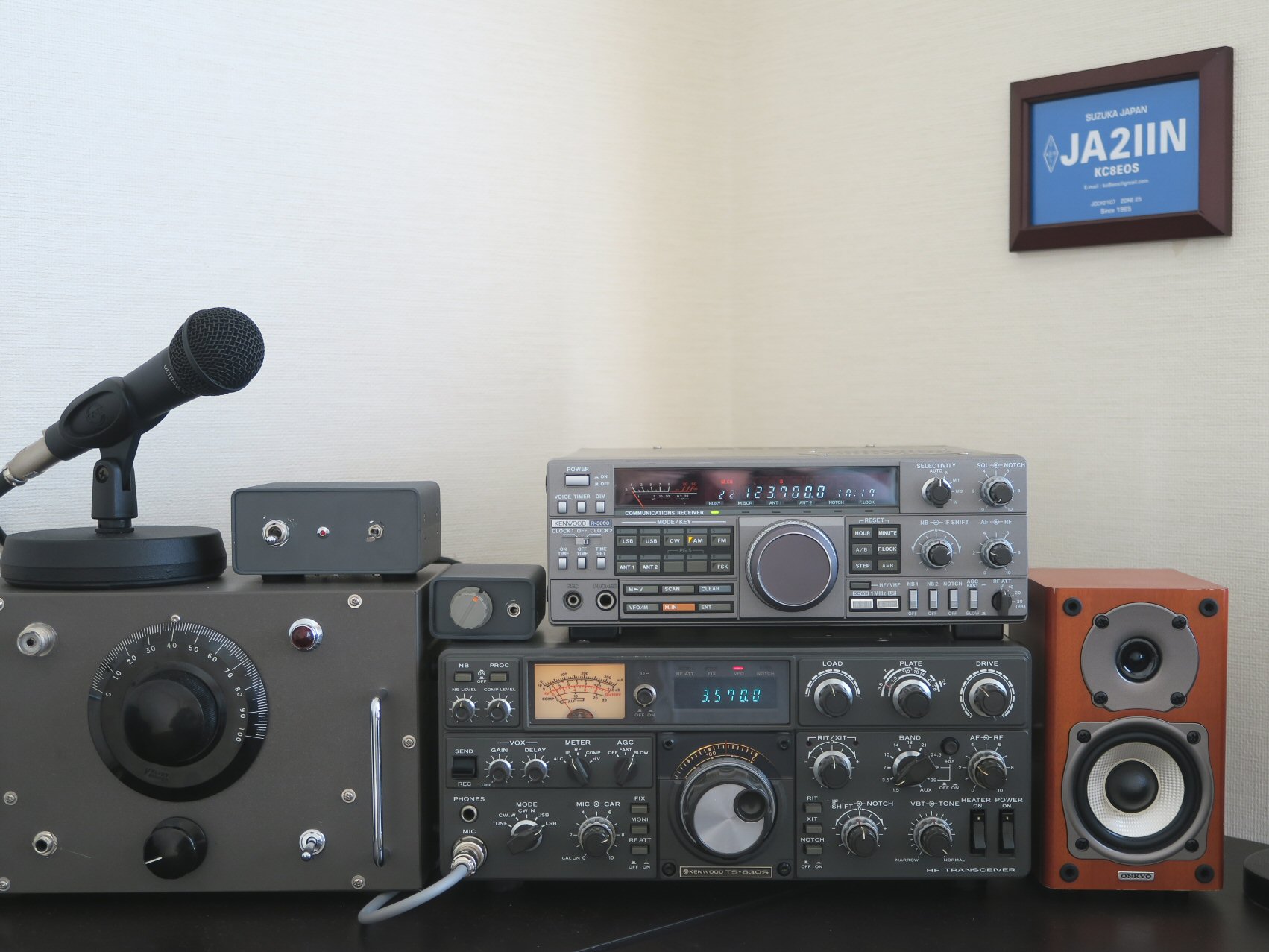

JA2IIN 局の TS-830S
先日交信頂いた JA2IIN 中西さんの TS-830 の懐かしい音、今のトランシーバーよりずっといい音でした。
加藤さん、ＱＳＯありがとうございました。
TS-830S は、確か 1981 年頃、給料の安い時、小さな娘 2 人を抱えておりましたが思い切ってボーナスで買った記憶があります。
それとマイクですが HEHRINGER の XM8500 というものを使っています。サウンドハウスというところで 1,900 円くらいで買いましたが、今は 2,180 円と値上がりしています。
TS830S には CW フィルターも 2 個入れてあるので CW も問題ありません。
TS830S は YAHOO! オークションで 3 万円で手に入ります。それに 1本 6,000 円のモービルホイップアンテナという組み合わせ、ローコストでアマチュア無線はできる、、、という証明になりませんかね。
加藤さんとの 3.5MHz での交信は実に高校生以来、50年ぶりになります。当時は三重県津市内自作AM送信機で、加藤さんは JA2OZE のコールサインでした。
また、この週末の ARRLコンテストでは、7 メガのモービルアンテナに取り替えて、TS-830S で難なく 10 局ほどと交信できました。まさしくお手軽無線局です。数 m の針金にオートチューナーつなぐよりコスパははるかにいいですね～。
PS： 2018/03/04 de JR1KQU 加藤欣一 |
|
7195 水晶、サトー電気に再入荷
サトー電気の Web 見ましたら、2017.11.27 に再入荷したとの事です。
7181，7195 ともたっぷり在庫あります。 2018/03/04 de JR1KQU 加藤欣一 |
|
JA4BYO 後根茂生OM から、「5球スーパーにSメータを」のレポート

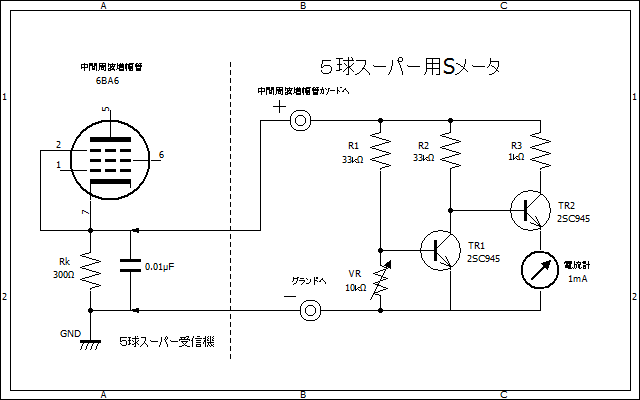

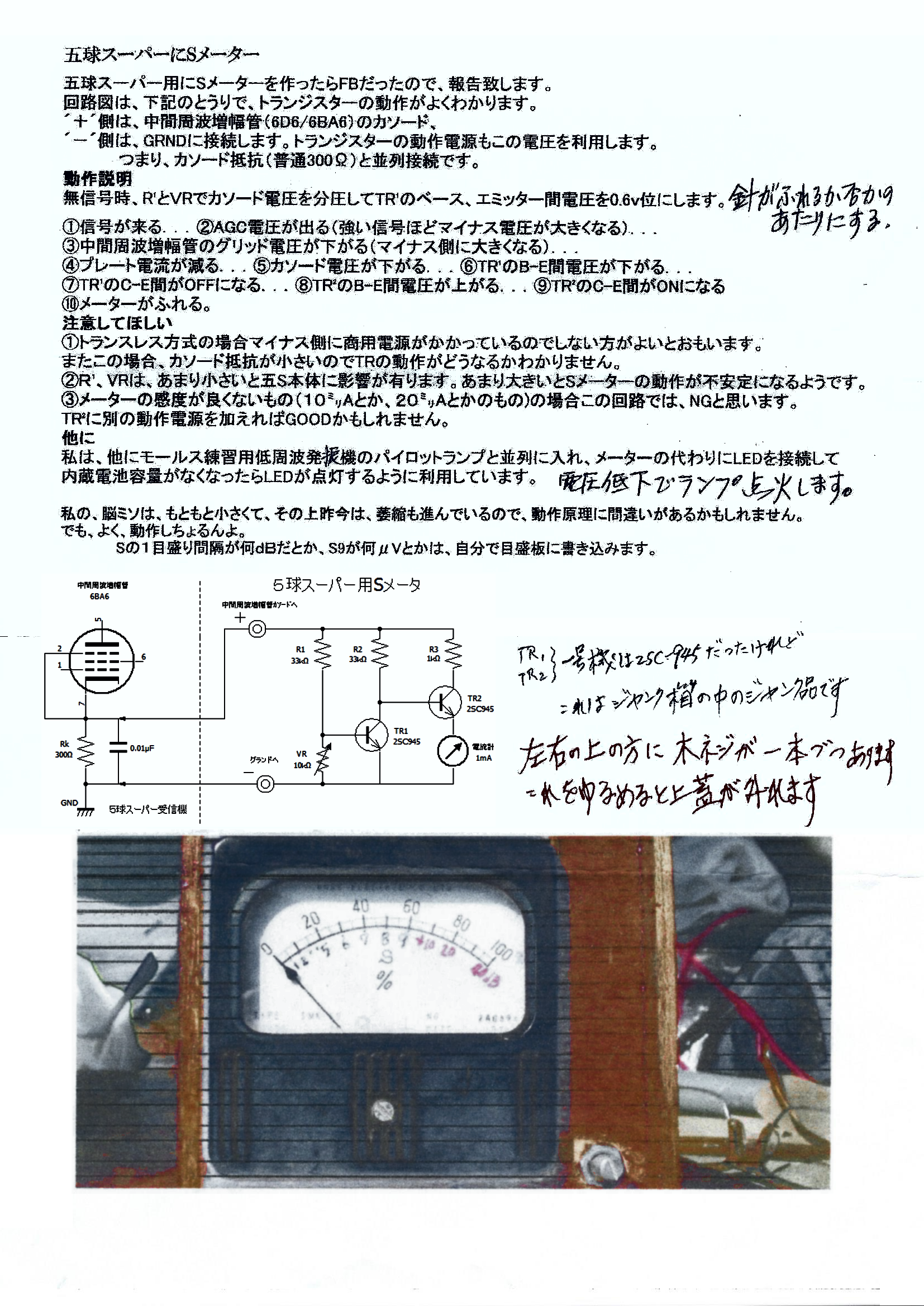

JA4BYO 後根茂生OM から、「5球スーパーにSメータを」のレポートです。
5球スーパー用にSメータを作ったらFBだったので報告致します。
動作説明
無信号時、R1とVRでカソード電圧を分圧してTR1のベースエミッタ間電圧を0.6V位にします。(1) 信号がくる (2) AGC電圧が出る(強い信号ほどマイナス電圧が大きくなる) (3) 中間周波数増幅管のグリッド電圧が下がる(マイナス側に大きくなる) (4) プレート電流が減る (5) カソード電圧が下がる (6) TR1のBE間電圧が下がる (7) TR1のCE間がOFFになる (8) TR2のBE間電圧が上がる (9) TR2のCE間がONになる (10) メータが振れる
あとがき
私の脳みそはもともと小さくて、その上昨今は萎縮も進んでいる（ 1943 年生）ので、動作原理に間違いがあるかも知れません。
でも、よく動作しちょるんよ！
S の 1 目盛り間隔が何 dB だとか、S9 が何 μV とかは自分で目盛り板に書き込みます。 目盛り板について JR1KQU のアイデアをひとつ
１．手持ちのSメータの目盛り板の扇形の端から端の長さを計ります。 ２．目盛りを入れたいメータの扇形の長さを計ります。何％拡大か縮小かを電卓叩きます。 ３．コンビニに行き、その％に合わせコピーとります。 ４．作りたい目盛り板に合わせてハサミでカットしてスティック糊で貼り付けます。 ５．まるで買ってきたような見栄えの良いメータが出来上がります。 2018/02/26 de JR1KQU 加藤欣一 |
|

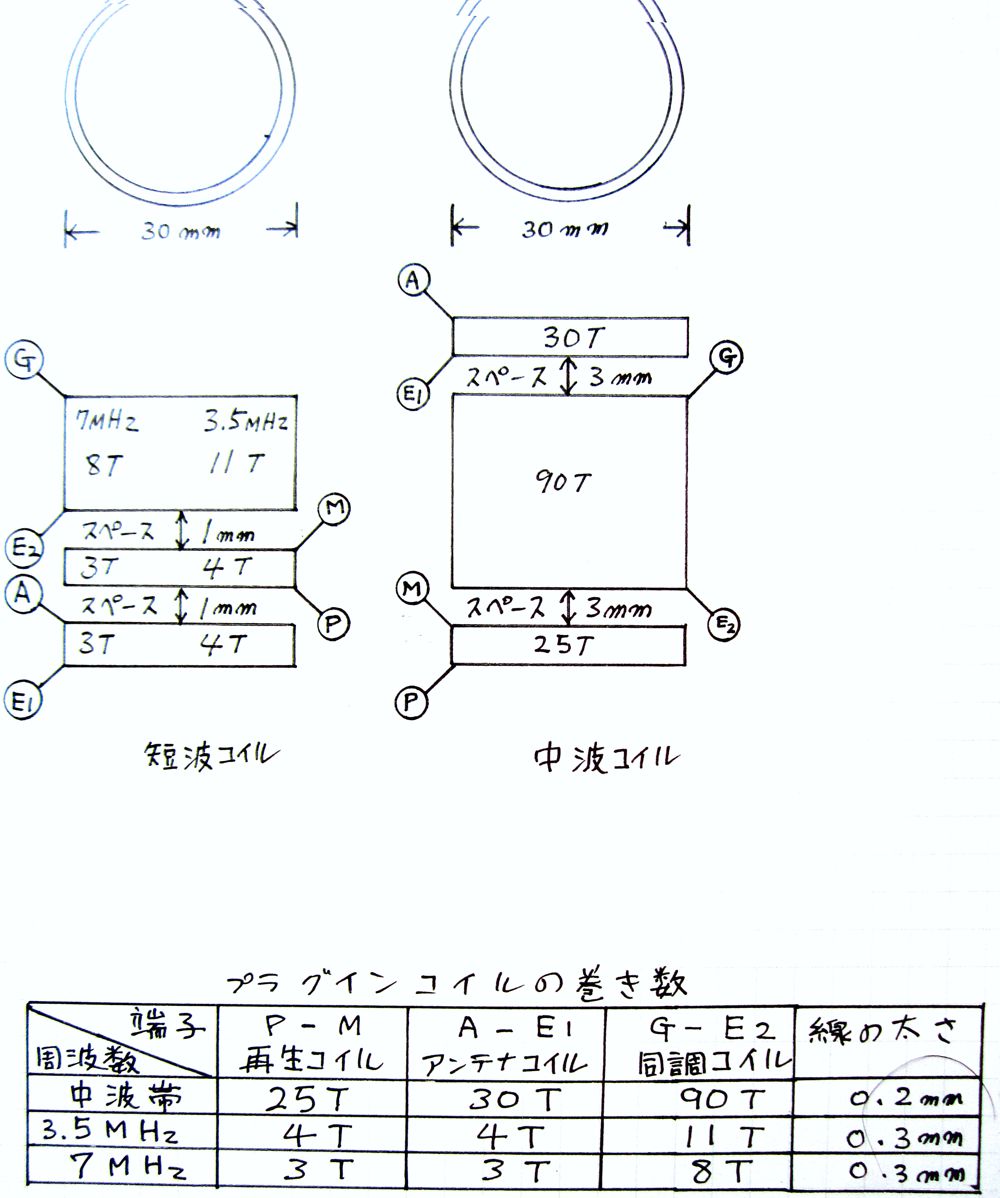

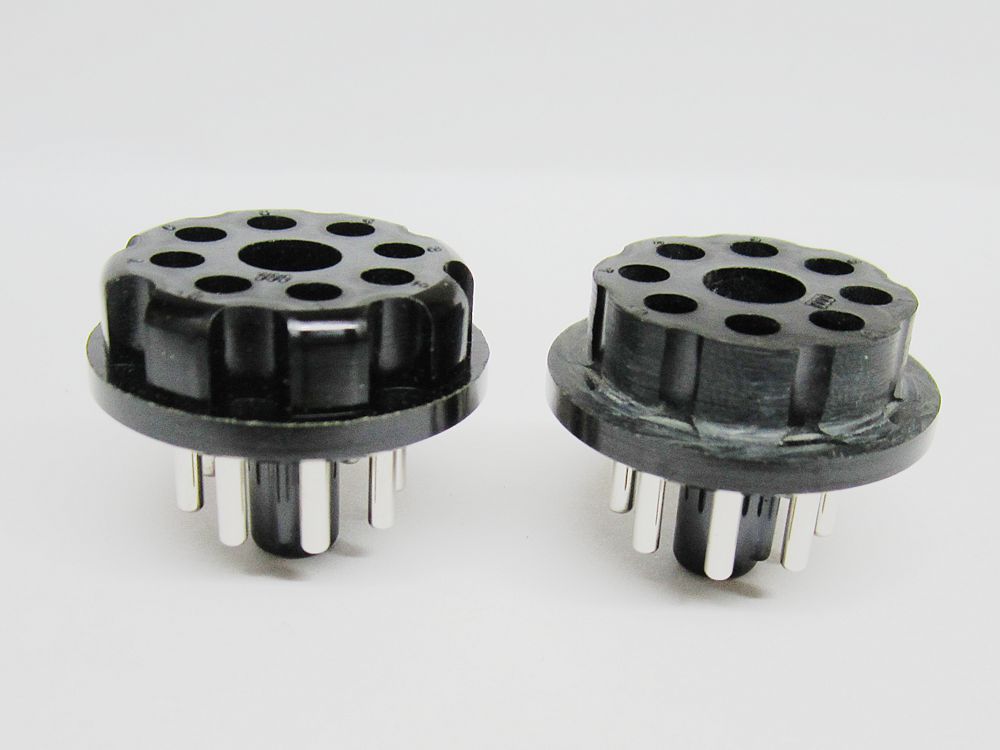

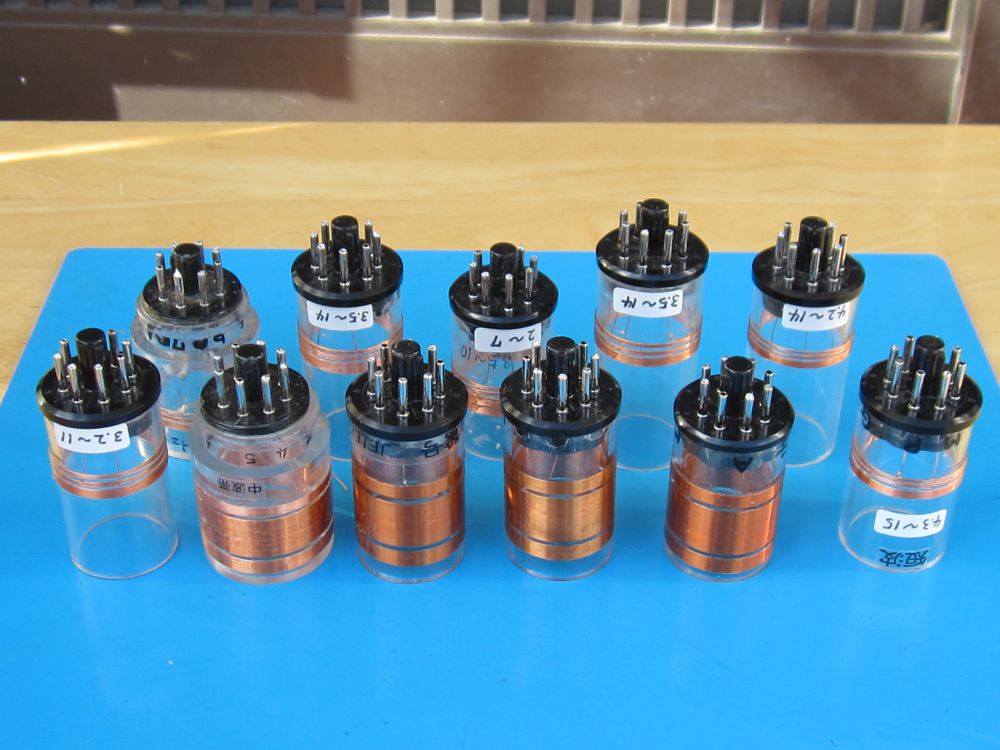

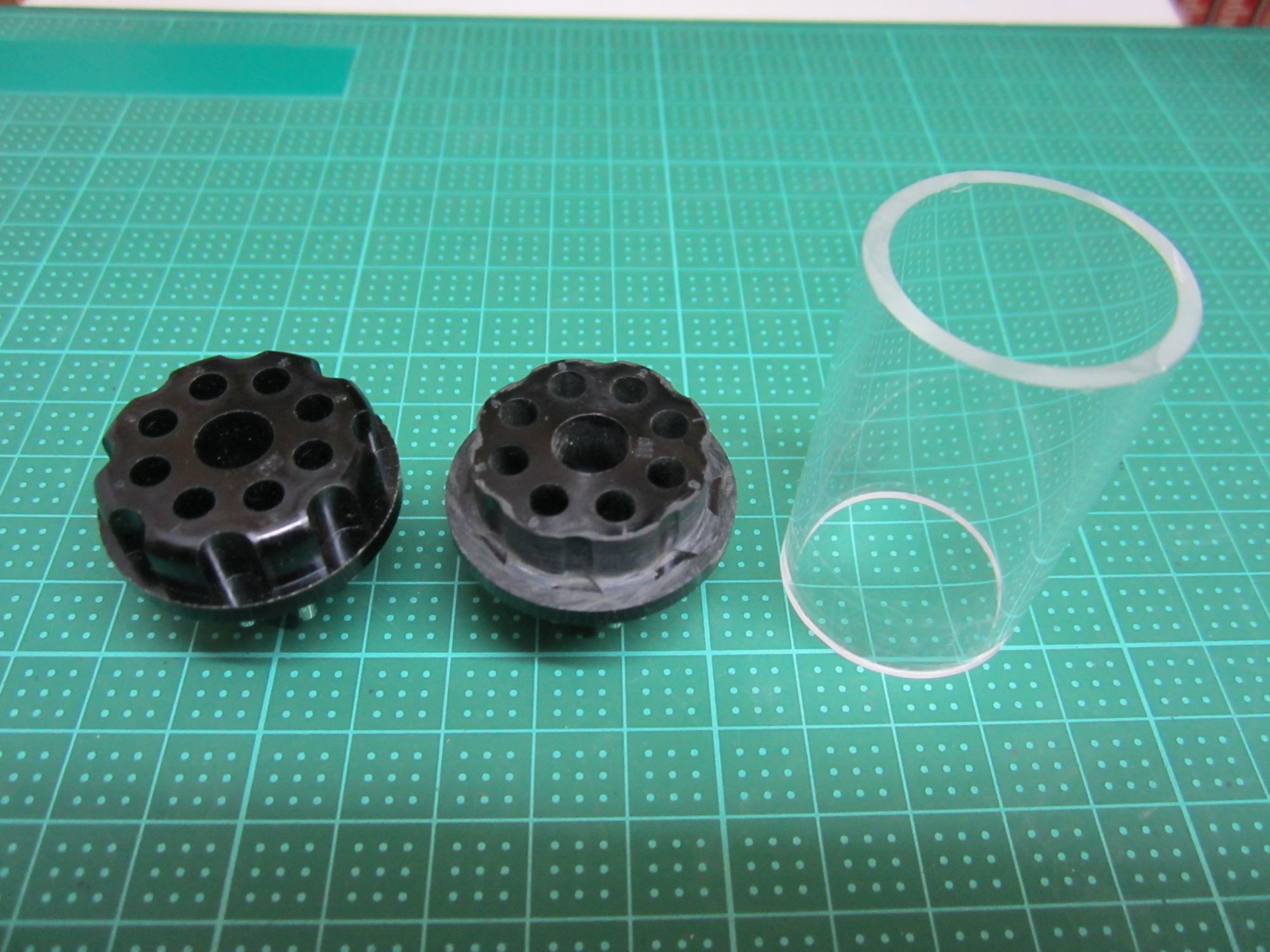

CQ誌２月号AM通信掲載の記事の補足：JE1EKH 小野里様より「コイルについての補足説明」

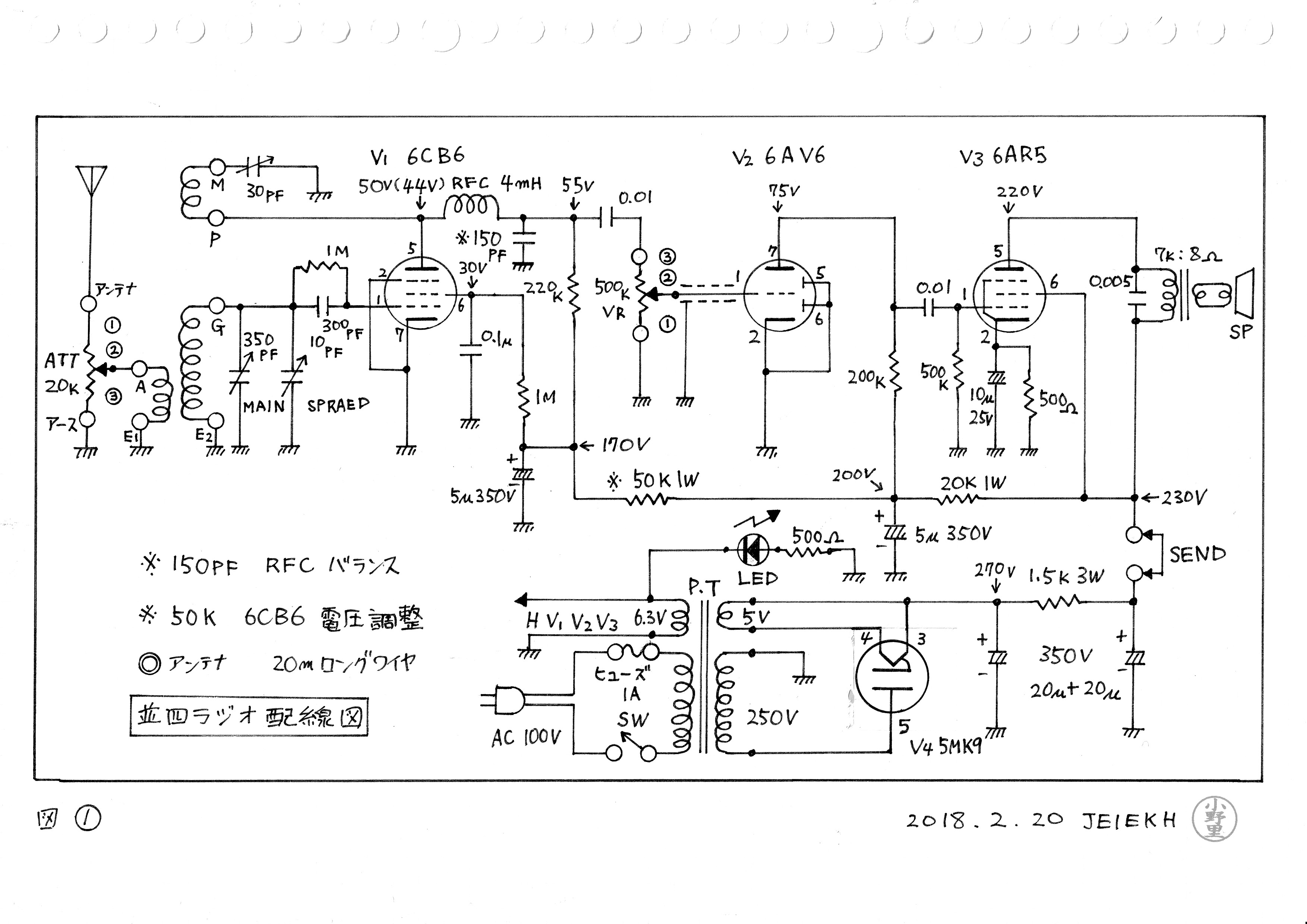

JE1EKH小野里様よりCQ誌２月号AM通信掲載の記事、コイルについて補足説明をいただきました。
（ＪＥ１ＥＫＨ 小野里） 2018/02/19 de JR1KQU 加藤欣一 |
|
謹賀新年、ジャンボ干支です
皆様、あけましておめでとうございます。
JA2MEI 関さまより恒例のジャンボ干支の写真をいただきました。
ジャンボ御利益ありそうな、ありがたいお戌さまです。
今日の午前中にジャンボ干支が奉納されると聞いて 居ましたので、早速午後に出かけて来ました。 三重県津市美里町家所の辰水神社です。 JA2MEI 関
2018/01/01 de JR1KQU 加藤欣一 |
| Copyright (C) 2013-2022, JA2OZE/JR1KQU Kin'ichi KATO (jr1kqu(at)yahoo.co.jp), all rights are reserved. |
